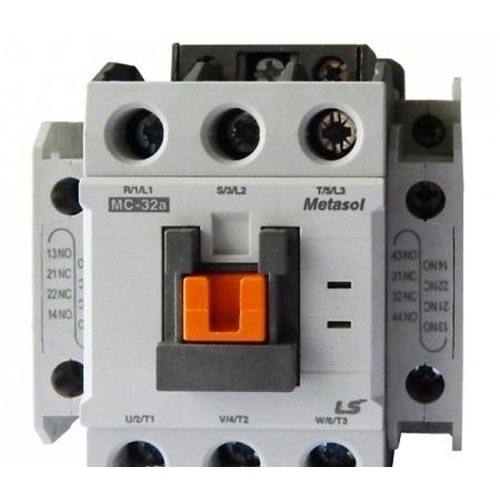

Khởi động từ LS Metasol MC-32a, MC-40a – cuộn hút 220VAC

Khởi động từ LS Metasol MC-32a, MC-40a – cuộn hút 220VAC dùng để làm gì

LS MC-32a và MC-40a là khởi động từ dòng Metasol của LS Electric, dùng điều khiển động cơ ba pha cỡ vừa như bơm nước, quạt công nghiệp, máy nén. Cuộn hút 220VAC đấu được với mạch điều khiển dùng nút nhấn, timer, phao điện.

Hai mức dòng

MC-32a – 32A

Động cơ tới 15kW ở 380V.

MC-40a – 40A

Động cơ tới 18,5kW ở 380V.

Đóng cắt tải từ xa

Khởi động từ dùng một cuộn hút nhỏ để đóng cắt tiếp điểm lực lớn, nhờ đó có thể điều khiển động cơ, máy bơm, quạt hoặc đèn chiếu sáng bằng nút nhấn, công tắc hẹn giờ, phao điện hoặc bộ điều khiển. Mạch điều khiển và mạch lực tách riêng giúp vận hành an toàn hơn.

Kết hợp rơ le nhiệt

Để bảo vệ động cơ khỏi quá tải, khởi động từ thường được ghép với rơ le nhiệt cùng dòng, tạo thành bộ khởi động động cơ hoàn chỉnh. Tiếp điểm phụ dùng để duy trì, khóa chéo hoặc báo trạng thái.

Xem thêm cùng nhóm

Xem thêm các lựa chọn khác tại khởi động từ – Contactor, nhóm lớn hơn khởi động từ & Rơ le và các sản phẩm LS. Vật tư cùng giai đoạn thi công: vật tư thiết bị điện (GĐ13).

Vì sao cần chọn đúng ngay từ đầu

Chọn đúng Khởi động từ LS Metasol MC-32a, MC-40a – cuộn hút 220VAC ngay từ bản vẽ giúp tránh phải thay thế khi đã thi công, giảm phát sinh và giữ hệ thống vận hành ổn định lâu dài. Thông số trong trang được tổng hợp từ tài liệu của nhà sản xuất để bạn đối chiếu với nhu cầu thực tế trước khi đặt hàng.

Ghép rơ le nhiệt

Dùng rơ le nhiệt cùng dòng Metasol có dải chỉnh bao trùm dòng định mức động cơ.

Chọn theo dòng và công suất động cơ

Chọn khởi động từ theo dòng định mức AC-3 (tải động cơ) lớn hơn dòng làm việc của động cơ ở điện áp đang dùng. Tải điện trở như đèn, sưởi có thể dùng thông số AC-1.

Chọn điện áp cuộn hút

Điện áp cuộn hút phải khớp với nguồn điều khiển của tủ, ví dụ 220VAC. Dùng sai điện áp cuộn hút sẽ làm cuộn hút không đóng hoặc bị cháy.

Mua kèm và xem thêm

Xem thêm các lựa chọn cùng nhóm tại khởi động từ – Contactor, hoặc rộng hơn ở khởi động từ & Rơ le và các sản phẩm LS. Sản phẩm thuộc nhóm vật tư thiết bị điện (GĐ13). Bảo hành theo nhà sản xuất, chi tiết ở chính sách bảo hành.

Lưu ý khi đặt hàng

Đối chiếu mã MC-32a / MC-40a với bản vẽ hoặc danh mục vật tư của công trình trước khi đặt, vì các mã gần giống nhau có thể khác thông số. Hỏi Nhavui về tình trạng hàng và thời gian giao, giữ lại hóa đơn và phiếu bảo hành để đối chiếu khi cần.

Kiểm tra khi nhận hàng

Khi nhận hàng, đối chiếu tem mã, model và số lượng với đơn đặt, kiểm tra bao bì và ngoại quan Khởi động từ LS Metasol MC-32a, MC-40a – cuộn hút 220VAC còn nguyên vẹn, không móp méo hoặc nứt vỡ. Nên chụp ảnh nếu phát hiện sai khác để Nhavui hỗ trợ xử lý nhanh.

Lắp đặt

Gài lên thanh ray 35mm hoặc bắt vít, đấu cuộn hút A1–A2 vào nguồn điều khiển 220VAC.

Đấu nối mạch lực và điều khiển

Đấu nguồn ba pha vào các cực vào, tải ra các cực ra, cuộn hút đấu qua nút nhấn hoặc thiết bị điều khiển theo sơ đồ. Dùng đầu cos phù hợp và siết vít đúng lực.

Chạy thử

Thử mạch điều khiển trước khi cấp mạch lực: nhấn Start, Stop và kiểm tra tiếp điểm duy trì. Sau đó chạy tải, đo dòng và chỉnh rơ le nhiệt theo dòng định mức của động cơ.

Chuẩn bị an toàn

Ngắt nguồn tại aptomat của mạch trước khi thao tác và dùng bút thử điện kiểm tra lại. Việc đấu nối điện nên do thợ điện thực hiện.

Nghiệm thu và bảo trì

Sau khi lắp xong, đóng nguồn, chạy thử một chu kỳ đầy đủ và kiểm tra nhiệt độ đầu nối sau vài giờ vận hành. Định kỳ 6–12 tháng ngắt điện, siết lại đầu nối, lau bụi và quan sát dấu hiệu nóng hoặc đổi màu. Vật tư và thiết bị liên quan xem tại khởi động từ – Contactor và vật tư thiết bị điện (GĐ13).

Kiểm tra trước khi vận hành

Trước khi cấp nguồn hoặc cấp nước, rà lại toàn bộ đầu nối, vị trí lắp và sơ đồ, bảo đảm Khởi động từ LS Metasol MC-32a, MC-40a – cuộn hút 220VAC được cố định chắc, không có vật lạ hoặc dụng cụ bỏ quên bên trong. Sau đó vận hành thử ở chế độ không tải hoặc tải nhẹ trước khi đưa vào sử dụng chính thức.
