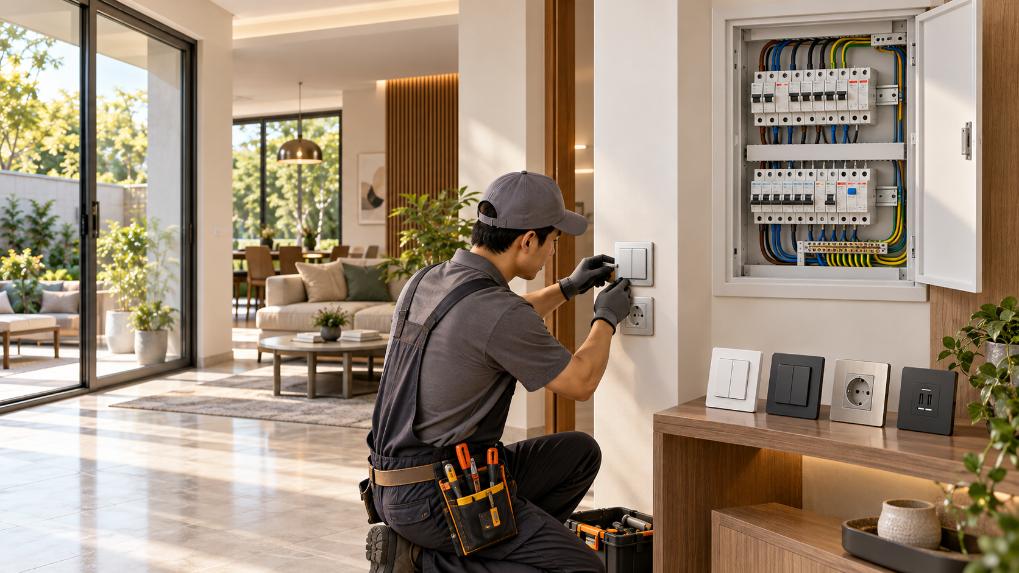

Thiết bị điện là nhóm vật tư ảnh hưởng trực tiếp đến sự tiện nghi, khả năng vận hành và an toàn của ngôi nhà. Một công tắc không đúng cấu hình dây có thể khiến việc điều khiển không như mong muốn; ổ cắm thiếu tiếp địa làm giảm hiệu quả bảo vệ; còn thiết bị đóng cắt chọn sai thông số có thể khiến hệ thống điện không được bảo vệ đúng yêu cầu.

Ở giai đoạn Thiết bị điện (GĐ13), gia chủ cần lựa chọn tủ điện, MCB, RCCB, RCBO, công tắc, ổ cắm, mặt che, phụ kiện đấu nối và các thiết bị điều khiển thông minh theo thiết kế và nhu cầu sử dụng.

Đây là giai đoạn hoàn thiện các thiết bị phân phối, đóng cắt, bảo vệ và sử dụng điện sau khi hệ thống dây dẫn, ống luồn, hộp âm và nguồn cấp đã được thi công tại GĐ05 – Điện, nước & mạng âm.

Trọng tâm của GĐ13 là chọn đúng model, đúng thông số kỹ thuật và đồng bộ với hệ thống điện âm đã chuẩn bị.

Gia chủ có thể quyết định thương hiệu, kiểu dáng và ngân sách trong những phương án đáp ứng yêu cầu. Riêng cấu hình thiết bị bảo vệ, sơ đồ đấu nối và các điều kiện an toàn phải được xác định, kiểm tra bởi người có chuyên môn.

Thiết bị điện được chia thành bốn phân khúc Tiết kiệm – Phổ thông – Trung cấp – Cao cấp để chủ nhà lựa chọn theo ngân sách và mức độ hoàn thiện.

Phân khúc Thương hiệu tham khảo Nhóm sản phẩm chính
Tiết kiệm MPE, Sino–Vanlock Tủ điện, MCB, RCBO, công tắc và ổ cắm thông dụng
Phổ thông MPE, Sino–Vanlock Tủ điện nhiều kiểu mặt, công tắc và ổ cắm đa dạng kiểu dáng
Trung cấp Panasonic, Schneider Electric Tủ điện, thiết bị bảo vệ, công tắc và ổ cắm đồng bộ
Cao cấp Panasonic, Schneider Electric Công tắc, ổ cắm thiết kế cao cấp và hệ thiết bị phân phối điện đồng bộ

Các thương hiệu có thể cung cấp nhiều series thuộc những mức giá khác nhau. Phân khúc trong bảng là gợi ý lựa chọn, không phải xếp hạng chất lượng an toàn của toàn bộ thương hiệu.

Thiết bị điều khiển thông minh của Rạng Đông và Schneider Electric Wiser được trình bày riêng vì cần lựa chọn theo nguồn điện, kiểu tải và hệ kết nối.

Đối với MCB, RCCB, RCBO và thiết bị bảo vệ khác, thông số thiết kế quyết định lựa chọn, không phải tên thương hiệu hay phân khúc giá.

Bảng dưới đây tổng hợp những vật tư chính của GĐ13. Quy cách cần kiểm tra được nêu cụ thể để giúp gia chủ lập danh sách, đối chiếu mã hàng và hạn chế mua thiếu phụ kiện.

Nhóm vật tư Vật tư / quy cách tham khảo Thương hiệu tham khảo Trạng thái
Tủ điện âm tường Dòng T4, T6, T10, T14, T20, T24, T32; chọn theo số cực, số module thực tế, kích thước hốc âm và phụ kiện MPE Kiểm tra
Tủ điện mặt hoàn thiện Dòng TS-4 đến TS-24, Series G; kiểm tra kích thước thân, kiểu mặt và sức chứa MPE Kiểm tra
Tủ điện chống bụi, nước Series WP; chọn cấp IP, kiểu lắp và kích thước theo model, môi trường sử dụng MPE Cần chốt
Tủ điện Level Art BQDX08T11AV đến BQDX32T11AV; lựa chọn 8, 12, 16, 24, 32 đường theo danh mục Panasonic Kiểm tra
Hệ tủ điện dân dụng Resi9; kiểm tra số module, phụ kiện và cấu hình thiết bị tương thích Schneider Electric Kiểm tra
MCB nhánh Loại 1P, 1P+N hoặc số cực theo thiết kế; dòng định mức, đặc tuyến và khả năng cắt MPE, Sino–Vanlock, Panasonic, Schneider Electric Cần chốt
MCB tổng Loại 2P hoặc cấu hình khác theo nguồn; xác định dòng định mức, số cực, khả năng cắt MPE, Sino–Vanlock, Panasonic, Schneider Electric Cần chốt
RCCB Thiết bị bảo vệ dòng dư; xác định số cực, dòng định mức, dòng dư tác động và loại dòng dư Panasonic, Schneider Electric và hãng có model phù hợp Cần chốt
RCBO Thiết bị bảo vệ quá dòng kết hợp dòng dư; kiểm tra đặc tuyến, số cực, khả năng cắt và dòng dư tác động MPE, Panasonic, Schneider Electric Cần chốt
SPD Thiết bị chống sét lan truyền; lựa chọn loại SPD, điện áp làm việc liên tục, dòng xả và mức bảo vệ điện áp theo thiết kế Schneider Electric và nhà cung cấp có thiết bị phù hợp Cần chốt
Thanh ray DIN Ray DIN 35 mm; xác định chiều dài và số lượng theo cấu hình tủ Theo hệ tủ điện Kiểm tra
Thanh trung tính N Thanh đấu dây trung tính; xác định số đầu nối, tiết diện và cấu hình phân chia trung tính Theo hệ tủ điện Kiểm tra
Thanh tiếp địa PE Thanh đấu dây bảo vệ; xác định số đầu nối, tiết diện và cấu hình nối đất Theo hệ tủ điện Kiểm tra
Thanh cái phân phối Thanh cái dạng răng lược hoặc phụ kiện phân phối; xác định số cực, dòng định mức, kiểu cực đấu Schneider Electric và hệ phụ kiện tương thích Cần chốt
Đầu cos và đầu nối Cos pin, cos vòng, đầu nối dây; chọn đúng tiết diện lõi, loại dây và đầu cực cho phép Nhà cung cấp phụ kiện điện có thông số kỹ thuật Cần mua ngay
Công tắc một chiều Công tắc 1 chiều, 1–3 nút hoặc cấu hình tương ứng; kiểm tra dòng định mức và kiểu hạt MPE, Sino–Vanlock, Panasonic, Schneider Electric Cần chốt
Công tắc hai chiều Công tắc điều khiển một nhóm đèn từ hai vị trí; kiểm tra sơ đồ dây và series MPE, Sino–Vanlock, Panasonic, Schneider Electric Cần chốt
Công tắc trung gian Công tắc dùng trong sơ đồ điều khiển từ ba vị trí trở lên Panasonic, Schneider Electric và series có chức năng phù hợp Cần chốt
Ổ cắm 2 chấu Loại đơn, đôi hoặc ba ổ; kiểm tra dòng định mức, kiểu phích và số lượng ổ MPE, Sino–Vanlock, Panasonic, Schneider Electric Cần chốt
Ổ cắm có tiếp địa Ổ cắm có tiếp điểm nối đất, yêu cầu dây PE được đấu đúng và loại phích tương thích MPE, Sino–Vanlock, Panasonic, Schneider Electric Cần chốt
Ổ cắm chuyên dụng Ổ cắm hoặc đầu nối cho tải riêng; xác định dòng định mức, số cực, loại phích và điều kiện lắp Theo yêu cầu thiết bị và thiết kế điện Cần chốt
Công tắc thông minh Công tắc cảm ứng hoặc cơ điện tử 1–4 nút; kiểm tra nguồn, dây N, kiểu tải và giao thức kết nối Rạng Đông, Schneider Electric Wiser Cần chốt
Bộ điều khiển thông minh Bộ IR/RF/Wi-Fi, bộ điều khiển rèm, module đóng cắt theo chức năng thiết kế Rạng Đông, Schneider Electric Wiser Cần chốt
Hạt công tắc, ổ cắm Hạt chức năng đúng series, kích thước, số lượng và kiểu lắp MPE, Sino–Vanlock, Panasonic, Schneider Electric Cần chốt
Mặt che và khung viền Mặt 1 hạt hoặc nhiều hạt, khung và phụ kiện đồng bộ theo series Theo thương hiệu công tắc, ổ cắm Có thể mua sau
Nhãn mạch và phụ kiện tủ Nhãn đánh dấu MCB, đánh dấu đầu dây, vật tư gom và quản lý dây Theo hệ tủ điện Cần mua ngay
Vật tư bảo vệ thiết bị Màng che, túi bảo quản, hộp phân loại mặt che và phụ kiện Nhà cung cấp vật tư bảo vệ Có thể mua sau

Kiểm tra: Đối chiếu với thiết kế, kích thước hoặc vật tư đã chốt từ GĐ05. Chỉ đặt mua khi xác nhận đúng hiện trạng.

Cần chốt: Xác định model, thông số, series, phụ kiện và số lượng trước khi mua hoặc thi công công việc liên quan.

Cần mua ngay: Mua khi hạng mục tương ứng chuẩn bị lắp đặt, sau khi đã duyệt cấu hình kỹ thuật.

Có thể mua sau: Có thể giao gần ngày hoàn thiện nếu đã xác nhận đúng mã và khả năng cung ứng.

Một số model hoặc series có thể ngừng sản xuất, thay mã hoặc thay đổi tình trạng phân phối. Khi đặt hàng cần đối chiếu danh mục hiện hành, tem nhãn, thông số và mã sản phẩm thay thế được hãng xác nhận.

Tủ điện là nơi bố trí thiết bị đóng cắt, bảo vệ và phân phối nguồn đến các mạch sử dụng trong nhà.

Khi lựa chọn, cần kiểm tra sức chứa, kích thước hốc âm, kiểu nắp, số module và khả năng lắp các thiết bị thực tế.

Chủng loại Model / quy cách tham khảo Thương hiệu
Tủ điện âm tường T4 – chứa 2–4 cực MPE
Tủ điện âm tường T6 – chứa 5–6 cực MPE
Tủ điện âm tường T10 – chứa 7–10 cực MPE
Tủ điện âm tường T14 – chứa 11–14 cực MPE
Tủ điện âm tường T20 – chứa 15–20 cực MPE
Tủ điện âm tường T24 – chứa 21–24 cực MPE
Tủ điện âm tường T32 – chứa 25–32 cực MPE

T4 và T6 có thể được xem xét cho cấu hình nhỏ. Các model T20, T24 hoặc T32 phù hợp khi cần bố trí nhiều thiết bị hơn, sau khi đã kiểm tra sức chứa thực tế.

Cần kiểm tra thanh DIN, thanh N, thanh PE và phụ kiện có được cung cấp sẵn hay không.

Chủng loại Model / series tham khảo Thương hiệu
Tủ điện âm tường TS-4 MPE
Tủ điện âm tường TS-6 MPE
Tủ điện âm tường TS-10 MPE
Tủ điện âm tường TS-14 MPE
Tủ điện âm tường TS-20 MPE
Tủ điện âm tường TS-24 MPE
Tủ điện mặt trang trí Series G MPE
Tủ điện chống bụi, nước Series WP MPE

Dòng TS và dòng T có thể khác nhau về kích thước hốc lắp và cấu tạo vỏ. Không thay đổi series khi chưa kiểm tra kích thước thực tế.

Với dòng WP, cần xác nhận cấp IP của model cụ thể và môi trường lắp đặt.

Chủng loại Model tham khảo Thương hiệu
Level Art, màu trắng, 8 đường BQDX08T11AV Panasonic
Level Art, màu trắng, 12 đường BQDX12T11AV Panasonic
Level Art, màu trắng, 16 đường BQDX16T11AV Panasonic
Level Art, màu trắng, 24 đường BQDX24T11AV Panasonic
Level Art, màu trắng, 32 đường BQDX32T11AV Panasonic

Dòng Level Art là lựa chọn tham khảo khi chủ nhà chú trọng kiểu mặt tủ và sự đồng bộ với không gian nội thất.

Cần xác nhận sức chứa thực tế của từng model dựa trên những thiết bị sẽ lắp.

Chủng loại Model / series tham khảo Thương hiệu
Level Art, vàng ánh kim, 8 đường BQDX08G11AV Panasonic
Level Art, vàng ánh kim, 12 đường BQDX12G11AV Panasonic
Level Art, vàng ánh kim, 16 đường BQDX16G11AV Panasonic
Level Art, vàng ánh kim, 24 đường BQDX24G11AV Panasonic
Level Art, vàng ánh kim, 32 đường BQDX32G11AV Panasonic
Hệ tủ điện dân dụng Resi9 Schneider Electric
Hệ thiết bị và phụ kiện phân phối Acti9 Schneider Electric

Với Schneider Electric, Resi9 và Acti9 có những cấu hình sản phẩm khác nhau. Không mặc định tất cả phụ kiện có thể lắp ghép với nhau.

Chủng loại Quy cách cần xác định Lưu ý
Thanh DIN DIN 35 mm, chiều dài tương thích Kiểm tra phụ kiện có sẵn trong tủ
Thanh trung tính N Số đầu nối, tiết diện và khả năng tải Theo sơ đồ trung tính
Thanh tiếp địa PE Số đầu nối và tiết diện Theo sơ đồ nối đất
Thanh cái phân phối Số cực, dòng định mức, kiểu đầu cực Phù hợp thiết bị bảo vệ
Đầu cos pin Tiết diện lõi, chiều dài cos Theo loại dây và cực đấu
Đầu cos vòng, chữ Y Tiết diện dây, đường kính lỗ Chỉ dùng khi cực đấu cho phép
Đầu nối dây Loại lõi, tiết diện, điện áp và dòng tải Không dùng vượt thông số
Đầu đánh dấu dây Ký hiệu mạch và đầu nối Thuận tiện bảo trì

MCB, RCCB và RCBO có các chức năng bảo vệ khác nhau. Không thể thay thế tùy ý chỉ vì hình thức giống nhau hoặc dòng định mức bằng nhau.

Thiết bị Chức năng chính
MCB Bảo vệ quá tải và ngắn mạch
RCCB Phát hiện dòng dư và ngắt mạch theo điều kiện tác động
RCBO Kết hợp bảo vệ quá dòng và dòng dư
SPD Hạn chế quá điện áp lan truyền theo phương án bảo vệ được thiết kế
Chủng loại Model tham khảo Thương hiệu
MCB 1P, 10A MP6-C110 MPE
MCB 1P, 16A MP6-C116 MPE
MCB 1P, 20A MP6-C120 MPE
MCB 1P, 25A MP6-C125 MPE
MCB 1P, 32A MP6-C132 MPE
MCB 2P, 40A MP6-C240 MPE
RCBO RCBO-30/216 MPE
RCBO RCBO-30/225 MPE
RCBO RCBO-30/240 MPE

Các mức dòng định mức trong bảng là lựa chọn theo model, không phải công thức mặc định cho từng loại mạch.

Chủng loại Model tham khảo Thương hiệu
MCB 2P, 50A MP10-C250 MPE
MCB 2P, 63A MP10-C263 MPE
MCB 2P, 40A SC108N/C2040 Sino–Vanlock
RCBO RCBO2-30/216 MPE
RCBO RCBO2-30/220 MPE
RCBO RCBO2-30/225 MPE
RCBO RCBO2-30/232 MPE
RCBO RCBO2-30/240 MPE

MP10 và MP6 là hai series khác nhau. Tương tự, RCBO2 và RCBO-30 phải được đối chiếu đúng thông số, không chọn chỉ theo dòng ampe.

Chủng loại Model / series tham khảo Thương hiệu
MCB 1P, 16A BBD1161CNV Panasonic
MCB 1P, 20A BBD1201CNV Panasonic
MCB 2P, 40A BBD2402CNV Panasonic
RCBO 16A, 30mA BBDE21631CNV Panasonic
MCB Acti9 iC60N Schneider Electric
RCCB Acti9 iID Schneider Electric

Với các dòng Acti9, cần xác nhận mã hoàn chỉnh theo số cực, dòng định mức, đặc tuyến, khả năng cắt và những yêu cầu bảo vệ khác.

Các thiết bị bảo vệ Panasonic và Schneider Electric được giới thiệu ở phân khúc Trung cấp vẫn có thể được sử dụng trong công trình Cao cấp khi đáp ứng yêu cầu thiết kế.

Không cần thay đổi thiết bị bảo vệ chỉ để đồng bộ với mức giá của công trình.

Nếu muốn nâng cao khả năng vận hành, có thể cân nhắc phân chia mạch hợp lý, giám sát điện năng hoặc hệ điều khiển phù hợp, nhưng không được bỏ qua các yêu cầu bảo vệ cơ bản.

Công tắc và ổ cắm ảnh hưởng đến sự tiện dụng hằng ngày và tính đồng bộ của nội thất.

Trước khi mua, cần xác định số nút, kiểu điều khiển, số ổ cắm, dòng định mức, màu sắc, cấu hình hạt và mặt che.

Chủng loại Model / series Thương hiệu
Công tắc một chiều A30/1 MPE
Công tắc hai chiều A30M MPE
Ổ cắm đôi 2 chấu A20US2N MPE
Ổ cắm đôi 3 chấu A20UES2N MPE
Công tắc, ổ cắm A20 Plus MPE
Công tắc, ổ cắm S68 Sino–Vanlock

Cần xác nhận đúng hạt, mặt che và phụ kiện đi kèm, không mặc định tất cả các dòng A20 và A30 dùng chung mọi loại khung.

Chủng loại Model / series Thương hiệu
Công tắc một chiều A6M/1 MPE
Công tắc hai chiều A6M/2 MPE
Ổ cắm đôi 3 chấu A6UES2 MPE
Công tắc, ổ cắm S68G Sino–Vanlock

MPE A6 và Sino–Vanlock S68G là những lựa chọn tham khảo khi muốn có thêm phương án về kiểu dáng.

Phải xác định đúng model và bộ phụ kiện tương thích trước khi đặt hàng.

Chủng loại Series Thương hiệu
Công tắc, ổ cắm Full Color Panasonic
Công tắc, ổ cắm Wide Series Panasonic
Công tắc, ổ cắm Halumie Panasonic
Công tắc, ổ cắm Refina Panasonic
Công tắc, ổ cắm AvatarOn Schneider Electric

Khi mua cần phân biệt công tắc một chiều, hai chiều, trung gian và các chức năng đặc biệt.

Ổ cắm phải được chọn đúng kiểu chân cắm, dòng định mức và nhu cầu tiếp địa.

Chủng loại Series Thương hiệu
Công tắc, ổ cắm Moderva Panasonic
Công tắc, ổ cắm Minerva Panasonic
Công tắc, ổ cắm Gen-X Panasonic
Công tắc, ổ cắm Unica X Schneider Electric

Ở phân khúc này, gia chủ có thể ưu tiên sự đồng bộ của mặt công tắc với thiết kế nội thất.

Nên xem cả bộ sản phẩm hoàn chỉnh thay vì chỉ đánh giá từng hạt riêng lẻ.

Công tắc và bộ điều khiển thông minh có thể hỗ trợ bật/tắt từ xa, hẹn giờ và tạo kịch bản hoạt động theo chức năng được nhà sản xuất hỗ trợ.

Chủng loại Model / series tham khảo Thương hiệu
Công tắc cảm ứng Wi-Fi một nút CTCU.WF CN.01T Rạng Đông
Công tắc cảm ứng Wi-Fi hai nút CTCU.WF CN.02T Rạng Đông
Công tắc cảm ứng Wi-Fi ba nút CTCU.WF CN.03T Rạng Đông
Công tắc cảm ứng Wi-Fi bốn nút CTCU.WF CN.04T Rạng Đông
Công tắc Wi-Fi/Bluetooth Mesh CTCU.WF CN.01T.2W.SP Rạng Đông
Bộ điều khiển từ xa ĐK01.IR.RF.WF Rạng Đông
Công tắc cơ điện tử Wi-Fi CTC.WF V1.01, V1.02, V1.03 Rạng Đông
Công tắc điều khiển rèm CTCU.WF CN.REMT Rạng Đông
Thiết bị chuyển mạch Wi-Fi CT.WF.ON/OFF Rạng Đông
Hệ điều khiển nhà thông minh Wiser Schneider Electric
Aptomat thông minh Wi-Fi RD.MCB.WF 2P 63A Rạng Đông

Một số công tắc thông minh yêu cầu dây trung tính N, trong khi các model khác sử dụng cấu hình riêng.

Phải kiểm tra sơ đồ dây, điện áp cấp, công suất và loại tải mà thiết bị hỗ trợ.

Đèn LED, tải điện trở và động cơ có thể có những yêu cầu điều khiển khác nhau.

Wi-Fi, Bluetooth Mesh và các hệ điều khiển khác có yêu cầu riêng về hạ tầng kết nối và khả năng tương thích.

Nên xác định hệ sinh thái điều khiển trước khi mua nhiều thiết bị của các dòng khác nhau.

GĐ13 – Thiết bị điện: Công tắc thông minh, module đóng cắt, bộ điều khiển rèm, thiết bị điều khiển nguồn và các phụ kiện điện liên quan.

GĐ14 – Đèn chiếu sáng: Bóng đèn thông minh, bộ đèn, driver LED, driver dimmer và các thiết bị thuộc hệ chiếu sáng.

Khi sử dụng đèn thông minh hoặc điều chỉnh độ sáng, phải kiểm tra khả năng tương thích giữa công tắc, bộ điều khiển, driver và bộ đèn.

Thiết bị đóng cắt điều khiển qua ứng dụng không mặc nhiên thay thế MCB, RCCB hoặc RCBO. Chức năng bảo vệ phải được xác minh theo tài liệu kỹ thuật của đúng model.

Khu vực Nhóm thiết bị thường dùng Lưu ý lựa chọn
Phòng khách Công tắc đèn, ổ cắm, ổ TV, ổ mạng, bộ điều khiển Vị trí TV, sofa và thiết bị giải trí
Phòng ngủ Công tắc, ổ cắm đầu giường, công tắc hai chiều Có thể điều khiển đèn từ cửa và đầu giường
Phòng bếp Ổ cắm mặt bàn, mạch và điểm đấu nối thiết bị chuyên dụng Kiểm tra tải lớn và mạch cấp riêng
Phòng ăn Công tắc, ổ cắm và bộ điều khiển đèn Vị trí bàn ăn và đèn trang trí
Phòng làm việc Ổ cắm máy tính, ổ mạng, ổ cắm thiết bị Hạn chế dây kéo dài và ổ nối quá nhiều
Nhà vệ sinh Thiết bị điện phù hợp vị trí, bảo vệ dòng dư Vùng an toàn, tiếp địa, nước bắn
Hành lang, cầu thang Công tắc hai chiều, trung gian, cảm biến Phối hợp với vị trí đèn GĐ14
Ban công Công tắc, ổ cắm có cấp bảo vệ phù hợp Mưa, độ ẩm và đầu nối
Sân thượng Thiết bị đóng cắt và ổ cắm ngoài trời Cấp IP, vị trí lắp đặt
Phòng kỹ thuật Tủ điện, MCB, RCCB, RCBO và thiết bị cách ly An toàn vận hành và bảo trì
Khu vực máy lạnh Mạch cấp riêng, thiết bị bảo vệ, điểm cách ly hoặc đấu nối Theo loại máy và yêu cầu GĐ15
Khu vực máy nước nóng, máy bơm Mạch cấp phù hợp, bảo vệ quá dòng và dòng dư Phối hợp GĐ16, môi trường ẩm ướt
Khu vực bếp từ, lò nướng, máy rửa chén Mạch riêng, ổ cắm hoặc đầu nối chuyên dụng Phối hợp GĐ17 và công suất thiết bị

Cần xác định trước vị trí TV, kệ, sofa và các thiết bị điện sử dụng thường xuyên.

Nên bố trí ổ cắm theo nhu cầu thực tế, tránh phụ thuộc quá nhiều vào ổ cắm kéo dài.

Có thể bố trí công tắc hai chiều để điều khiển đèn từ cửa và đầu giường nếu hệ dây âm được thiết kế phù hợp.

Ổ cắm đầu giường cần bố trí thuận tiện và không bị nội thất che kín.

Các thiết bị như bếp từ, lò nướng và máy rửa chén có thể cần mạch cấp riêng theo thiết kế.

Không chọn ổ cắm chỉ theo số lỗ cắm mà phải kiểm tra dòng định mức, kiểu phích và tải thực tế.

Phải tuân thủ yêu cầu về vùng lắp đặt, bảo vệ chống điện giật, cấp IP và bảo vệ dòng dư tương ứng.

Không bố trí ổ cắm chỉ theo sự tiện lợi nếu vị trí đó không đáp ứng yêu cầu an toàn điện.

Công tắc hai chiều, trung gian và cảm biến cần được chọn theo số vị trí điều khiển và sơ đồ dây.

Chọn thiết bị có cấp IP phù hợp mức độ tiếp xúc nước, bụi và điều kiện thời tiết.

Không sử dụng sản phẩm chỉ được chỉ định cho khu vực khô ráo ở nơi chịu mưa trực tiếp.

Phương án Ưu điểm Điều cần cân nhắc
Tủ điện âm tường Gọn, hài hòa với nội thất Phải đúng kích thước hốc âm
Tủ điện nổi Thuận tiện tại một số vị trí kỹ thuật Cần vị trí và cấp bảo vệ phù hợp
Công tắc cơ Dễ sử dụng, chức năng rõ ràng Phụ thuộc sơ đồ dây
Công tắc hai chiều Điều khiển từ hai vị trí Cần dây và cách đấu phù hợp
Công tắc thông minh Điều khiển từ xa, hẹn giờ và tạo kịch bản Cần nguồn, tải và kết nối tương thích
Ổ cắm thông dụng Phục vụ thiết bị điện dân dụng Dòng định mức và kiểu phích phù hợp
Ổ cắm có tiếp địa Có tiếp điểm đấu dây bảo vệ Phải có dây PE được nối đúng
Phương án Phạm vi thực hiện Phù hợp khi Điểm cần kiểm soát
Tự tổ chức Chủ nhà mua thiết bị theo danh sách kỹ thuật đã duyệt, thuê đội điện lắp đặt Có người quản lý công trình và danh mục vật tư rõ ràng Sai model, thiếu phụ kiện, trách nhiệm kiểm tra
Cơ bản Chủ nhà mua vật tư chính, đội thi công cung cấp vật tư phụ và nhân công Muốn chủ động thương hiệu và chi phí Phạm vi vật tư phụ, đấu nối và nghiệm thu
Có dịch vụ Nhà cung cấp hỗ trợ cấu hình, giao hàng và tổ chức lắp đặt hệ được giao Tủ điện nhiều mạch hoặc hệ điều khiển thông minh Tương thích, cấu hình và bảo hành
Trọn gói Một đơn vị chịu trách nhiệm vật tư, lắp đặt, đo kiểm và bàn giao GĐ13 Muốn thống nhất đầu mối thực hiện Model, thông số, hồ sơ đo kiểm, bảo hành

Dù chọn phương án nào, việc lắp đặt và kiểm tra phải được thực hiện bởi người có chuyên môn phù hợp.

Đối chiếu sơ đồ điện với hiện trạng dây dẫn, hộp âm, nguồn cấp và các vị trí chờ từ GĐ05.

Cần xác nhận số mạch, cấu hình tủ, dây trung tính, dây bảo vệ và những vị trí cần cấp nguồn riêng.

Kỹ sư điện hoặc người có chuyên môn xác định MCB, RCCB, RCBO, SPD nếu cần, thanh cái và các phụ kiện phù hợp.

Sau đó mới lựa chọn model, thương hiệu và kiểm tra khả năng lắp ghép.

Xác nhận series, màu sắc, số nút, loại ổ cắm và bộ phụ kiện theo từng khu vực.

Không đổi series sau khi đã hoàn thiện hộp âm hoặc khung nếu chưa kiểm tra tương thích.

Kiểm tra nguồn điện, dây trung tính, loại tải và khả năng kết nối.

Phối hợp với GĐ14 để bảo đảm công tắc dimmer và bộ điều khiển phù hợp driver, đèn LED và hệ chiếu sáng.

Bóc tách theo phòng, mã sản phẩm và số lượng.

Mặt che và những bộ phận dễ trầy xước có thể giao gần ngày lắp đặt sau khi đã xác nhận khả năng cung ứng.

Đơn vị thi công thực hiện các biện pháp cô lập nguồn, kiểm tra an toàn và lắp đặt theo sơ đồ đã duyệt.

Kiểm tra đúng kiểu đầu nối, lực siết theo tài liệu hãng, chiều dài tuốt dây và cách bố trí dây trong tủ.

Kiểm tra cực tính, hệ nối đất, điện trở cách điện, thiết bị bảo vệ, công tắc, ổ cắm và những chức năng điều khiển đã lắp.

Kết quả đo kiểm cần được ghi nhận trước khi bàn giao.

Thiết bị điện chủ yếu được bóc tách theo số mạch, số vị trí và số bộ hoàn chỉnh, không chỉ theo diện tích sàn.

Nhóm vật tư Đơn vị tính Cách xác định
Tủ điện Bộ Số tủ và cấu hình từng khu vực
MCB Cái Theo sơ đồ bảo vệ và số mạch
RCCB Cái Theo cấu hình bảo vệ dòng dư
RCBO Cái Theo các mạch cần bảo vệ kết hợp
SPD Bộ Theo phương án chống quá điện áp
Thanh N, PE Thanh hoặc bộ Theo cấu hình tủ và số đầu dây
Thanh cái Thanh hoặc bộ Theo kiểu thiết bị và sơ đồ phân phối
Công tắc một chiều Hạt hoặc bộ Theo nhóm tải và vị trí điều khiển
Công tắc hai chiều Hạt hoặc bộ Theo số vị trí điều khiển trong sơ đồ
Công tắc trung gian Hạt hoặc bộ Theo số vị trí điều khiển bổ sung
Ổ cắm Hạt hoặc bộ Theo vị trí và kiểu ổ
Mặt che, khung Cái hoặc bộ Theo series và cách ghép hạt
Công tắc thông minh Cái hoặc bộ Theo số kênh tải và chức năng điều khiển
Đầu cos, đầu nối Cái hoặc bộ Theo số lượng đầu dây và phương án đấu nối

Giả sử tủ điện có cấu hình:

  • Một MCB tổng chiếm 2 module.

  • Sáu MCB nhánh, mỗi thiết bị chiếm 1 module.

  • Hai RCBO, mỗi thiết bị chiếm 2 module.

Tổng số module:

2 + 6 × 1 + 2 × 2 = 12 module.

Đây là ví dụ giả định để minh họa cách tính. Chiều rộng thực tế phải lấy từ tài liệu của từng model.

Tủ ghi 12 đường chưa chắc đủ không gian cho mọi cấu hình 12 module, vì còn phải kiểm tra cách bố trí, phụ kiện đấu nối, không gian thao tác và phần dự phòng.

Nếu một đèn cần điều khiển từ cửa phòng và đầu giường bằng sơ đồ công tắc hai chiều thông thường, danh sách cần có hai công tắc hai chiều cùng phụ kiện phù hợp.

Nếu các công tắc được ghép chung mặt với chức năng khác, phải xác định số hạt và loại mặt theo series.

Không mặc định mỗi hạt cần một mặt che riêng.

GĐ13 là điểm kết nối giữa hệ thống điện âm và những thiết bị sử dụng điện ở các giai đoạn hoàn thiện tiếp theo.

Giai đoạn liên quan Nội dung cần phối hợp
GĐ02 – Khung kết cấu Kiểm tra các vị trí kỹ thuật, lỗ xuyên và khu vực đã chuẩn bị theo thiết kế
GĐ03 – Xây tường Kiểm tra vị trí, chiều sâu hộp âm và cấu tạo tường lắp thiết bị
GĐ04 – Mái & sân thượng Xác định những vị trí thiết bị ngoài trời cần cấp bảo vệ phù hợp
GĐ05 – Điện, nước & mạng âm Chốt sơ đồ mạch, dây dẫn, hộp âm, hệ nối đất, nguồn cấp và cấu hình tủ điện
GĐ06 – Điều hòa & thông gió âm Kiểm tra nguồn cấp và đường điện chờ cho các hệ điều hòa, thông gió
GĐ07 – Tô trát Kiểm tra độ sâu và vị trí hộp âm sau tô trát
GĐ08 – Chống thấm Phối hợp thiết bị điện tại khu vực ẩm ướt, vị trí xuyên hoặc tiếp giáp lớp chống thấm
GĐ09 – Cán nền & ốp lát Kiểm tra cao độ và vị trí công tắc, ổ cắm so với bề mặt hoàn thiện
GĐ10 – Trần & hoàn thiện bề mặt Phối hợp hoàn thiện quanh mặt thiết bị và bảo vệ chống trầy
GĐ11 – Cửa & phụ kiện cửa Kiểm tra công tắc gần cửa, thiết bị điều khiển cửa và phụ kiện sử dụng điện nếu có
GĐ12 – Cầu thang & lan can Phối hợp vị trí công tắc, cảm biến và điều khiển đèn cầu thang
GĐ14 – Đèn chiếu sáng Phối hợp công tắc, dimmer, bộ điều khiển, driver và đèn chiếu sáng
GĐ15 – Máy lạnh Kiểm tra mạch cấp điện riêng theo thiết kế, thiết bị bảo vệ, điểm cấp nguồn, cách ly và đấu nối dàn nóng/dàn lạnh theo yêu cầu hãng
GĐ16 – Máy nước nóng, máy bơm Kiểm tra mạch cấp riêng khi cần, tiếp địa, thiết bị bảo vệ quá dòng và dòng dư, đặc biệt với thiết bị tại khu vực ẩm ướt
GĐ17 – Thiết bị bếp Phối hợp mạch cấp cho bếp từ, lò nướng, máy rửa chén; chọn ổ cắm chuyên dụng hoặc đầu nối cố định phù hợp công suất và hướng dẫn hãng
GĐ19 – Nội thất & trang trí Kiểm tra ổ cắm, công tắc và nguồn thiết bị âm tủ, tránh bị nội thất che khuất
GĐ20 – Mặt tiền, cổng & sân Phối hợp nguồn cho cổng tự động, thiết bị điều khiển và ổ cắm ngoài trời nếu có

GĐ05 – Điện, nước & mạng âm: Xác nhận sơ đồ mạch, dây dẫn, hộp âm, tủ điện và hệ nối đất.

GĐ10 – Trần & hoàn thiện bề mặt: Kiểm tra điều kiện lắp mặt công tắc, ổ cắm để tránh trầy xước hoặc hư hỏng thành phẩm.

GĐ14 – Đèn chiếu sáng: Chốt công tắc, bộ điều khiển và tính tương thích với driver, đèn.

GĐ15 – Máy lạnh: Phải xác định loại nguồn cấp và mạch bảo vệ dựa trên máy thực tế. Không mặc định mọi máy lạnh dùng cùng dòng MCB hoặc cùng kiểu ổ cắm.

GĐ16 – Máy nước nóng, máy bơm: Kiểm tra yêu cầu bảo vệ điện, thiết bị dòng dư và nối đất, đặc biệt ở khu vực có nước.

GĐ17 – Thiết bị bếp: Xác nhận công suất, kiểu đấu nối và nguồn cấp cho bếp từ, lò nướng, máy rửa chén trước khi lắp tủ bếp.

QCVN 12:2014/BXD – Quy chuẩn kỹ thuật quốc gia về hệ thống điện của nhà ở và nhà công cộng là căn cứ quan trọng khi thiết kế và xây dựng hệ thống điện nhà ở.

Bộ TCVN 7447 – Hệ thống lắp đặt điện hạ áp gồm các tiêu chuẩn liên quan đến bảo vệ chống điện giật, lựa chọn thiết bị, hệ dây dẫn, nối đất và kiểm tra hệ thống.

Trong đó, TCVN 7447-4-41:2010 đề cập đến bảo vệ chống điện giật và bảo vệ bổ sung bằng thiết bị dòng dư.

Khi áp dụng phải kiểm tra bản quy chuẩn, tiêu chuẩn hiện hành, phạm vi sử dụng và hồ sơ thiết kế của công trình.

Một mức quan trọng chủ nhà cần biết là RCD có dòng điện dư tác động danh định không lớn hơn 30 mA.

Theo mục 411.3.3 kết hợp 415.1.1 của TCVN 7447-4-41:2010, bảo vệ bổ sung bằng RCD không lớn hơn 30 mA được áp dụng cho các ổ cắm thông dụng có dòng định mức không quá 20 A, thuộc phạm vi và điều kiện quy định, với một số ngoại lệ cụ thể.

Theo mục 2.10.2.4 của QCVN 12:2014/BXD, khu vực có bồn tắm hoặc vòi hoa sen phải có bảo vệ bổ sung bằng RCD với dòng tác động danh định không lớn hơn 30 mA cho các mạch thuộc phạm vi quy định, ngoại trừ những trường hợp được quy chuẩn cho phép.

Không hiểu rằng mọi mạch điện đều mặc định bắt buộc sử dụng RCBO 30 mA. Cần xác định đúng phạm vi áp dụng và phương án bảo vệ.

RCD 30 mA là biện pháp bảo vệ bổ sung, không thay thế cách điện, nối đất, liên kết đẳng thế hoặc các biện pháp an toàn điện khác.

Thiết bị MCB và phần bảo vệ quá dòng của RCBO phải được lựa chọn dựa trên dòng tải, khả năng mang dòng của dây dẫn, khả năng cắt và sơ đồ bảo vệ.

Không tự ý nâng dòng định mức MCB chỉ để tránh hiện tượng nhảy aptomat.

Khi thiết bị thường xuyên tác động, cần kiểm tra nguyên nhân quá tải, ngắn mạch, dòng rò hoặc sai cấu hình trước khi xử lý.

RCCB và RCBO phải được chọn đúng dòng dư tác động, loại dòng dư và các thông số kỹ thuật khác.

RCCB không có chức năng bảo vệ quá tải và ngắn mạch như MCB, nên phải phối hợp với thiết bị bảo vệ quá dòng theo thiết kế.

Không lựa chọn RCBO chỉ dựa trên số ampe mà bỏ qua khả năng cắt và đặc tính bảo vệ.

Những thiết bị yêu cầu nối đất phải được đấu nối đúng với dây bảo vệ PE.

Ổ cắm có tiếp điểm tiếp địa chỉ phát huy chức năng khi hệ PE được lắp đặt và kiểm tra đúng.

Không tự ý dùng dây trung tính N thay thế dây bảo vệ PE. Việc tổ chức hệ thống N, PE hoặc PEN phải tuân thủ sơ đồ nối đất và các điều kiện kỹ thuật áp dụng.

Tại nhà vệ sinh và những vị trí có nước, phải kiểm tra vùng lắp đặt, yêu cầu RCD, cấp IP và cách bố trí thiết bị.

Trong khu vực có bồn tắm hoặc vòi hoa sen, QCVN 12:2014/BXD quy định các vùng bảo vệ và yêu cầu riêng đối với thiết bị lắp đặt.

Không mặc định ổ cắm có nắp che hoặc thiết bị ghi chống nước là có thể lắp tại mọi vị trí.

Máy lạnh, máy nước nóng, máy bơm, bếp từ và lò nướng phải được kiểm tra công suất, dòng làm việc, dòng khởi động nếu có, kiểu cấp nguồn và yêu cầu bảo vệ.

Các thiết bị có công suất lớn có thể cần mạch riêng, phương tiện cách ly hoặc đầu nối chuyên dụng theo thiết kế và hướng dẫn nhà sản xuất.

Không sử dụng ổ cắm hoặc phích chuyển đổi không đáp ứng dòng tải và điều kiện sử dụng.

Trước khi vận hành, đơn vị chuyên môn phải thực hiện các phép kiểm tra phù hợp, có thể gồm:

  • Kiểm tra tính liên tục của dây bảo vệ.

  • Đo điện trở cách điện theo quy trình.

  • Kiểm tra cực tính.

  • Kiểm tra điều kiện bảo vệ bằng tự động ngắt nguồn.

  • Kiểm tra thiết bị bảo vệ dòng dư.

  • Kiểm tra chức năng công tắc, ổ cắm và thiết bị điều khiển.

  • Kiểm tra nhãn mạch và sơ đồ tủ.

Không đưa hệ thống vào sử dụng khi chưa hoàn thành các yêu cầu kiểm tra và nghiệm thu cần thiết.

Tính số module của tất cả MCB, RCCB, RCBO, SPD và phụ kiện.

Không chọn tủ chỉ theo số đường hoặc kiểu mặt.

Thiết bị bảo vệ phải phù hợp với dây dẫn và tải sử dụng, không lấy giá bán hoặc mức độ phổ biến của model để thay thế thông số thiết kế.

Kiểm tra sản phẩm là hạt rời, mặt rời hay bộ hoàn chỉnh.

Nếu thiếu khung hoặc sai mặt che, sản phẩm có thể không lắp được dù chức năng điện phù hợp.

Các hạt công tắc và mặt che trong cùng khu vực nên được lựa chọn tương thích, thuận tiện thay thế và bảo trì.

Ổ cắm có tiếp địa phải được đấu đúng dây PE, không chỉ chọn loại có ba lỗ cắm.

Cần kiểm tra dây trung tính, kiểu tải, giao thức kết nối, khả năng điều khiển khi mất Internet và khả năng mở rộng hệ thống.

Một số model có thể thay đổi mã, ngừng kinh doanh hoặc được thay bằng phiên bản mới.

Cần đối chiếu với thông tin chính hãng trước khi đặt mua, đặc biệt với tủ điện, thiết bị bảo vệ và các series công tắc có nhiều phiên bản.

Thiết bị bảo vệ và phụ kiện cần được giao đúng lúc để lắp tủ và kiểm tra.

Mặt che, khung trang trí và những sản phẩm dễ trầy xước có thể giao gần ngày hoàn thiện nếu đã xác nhận khả năng cung ứng.

  • Danh sách model, thương hiệu và số lượng.

  • Thông số tủ điện và sơ đồ lắp đặt.

  • Chủng loại MCB, RCCB, RCBO và SPD nếu có.

  • Sơ đồ phối hợp bảo vệ và hệ nối đất.

  • Thanh N, PE, thanh cái và phụ kiện.

  • Series công tắc, ổ cắm, mặt che và màu sắc.

  • Thiết bị thông minh và điều kiện cấu hình.

  • Phạm vi vật tư chính, vật tư phụ và nhân công.

  • Phạm vi đo kiểm, nghiệm thu và vận hành thử.

  • Hồ sơ, hướng dẫn sử dụng và trách nhiệm bảo hành.

Không thay đổi thiết bị bảo vệ bằng model khác chỉ vì có cùng dòng định mức khi chưa kiểm tra đầy đủ thông số.

  • Đã đối chiếu sơ đồ và hiện trạng GĐ05.

  • Đã xác định số mạch và cấu hình nguồn cấp.

  • Đã kiểm tra kích thước hốc tủ điện.

  • Đã tính số module thực tế và phần dự phòng.

  • Đã chốt thông số MCB theo thiết kế.

  • Đã xác định RCCB, RCBO và phương án bảo vệ dòng dư.

  • Đã kiểm tra yêu cầu SPD nếu có.

  • Đã xác định thanh N, PE, thanh cái và đầu nối.

  • Đã chọn series công tắc, ổ cắm.

  • Đã phân biệt công tắc một chiều, hai chiều và trung gian.

  • Đã kiểm tra kiểu ổ cắm, dòng định mức và tiếp địa.

  • Đã tính đầy đủ hạt, khung và mặt che.

  • Đã kiểm tra cấu hình dây cho công tắc thông minh.

  • Đã đối chiếu nguồn cấp cho máy lạnh GĐ15.

  • Đã đối chiếu nguồn cấp cho máy nước nóng, máy bơm GĐ16.

  • Đã đối chiếu nguồn cấp cho thiết bị bếp GĐ17.

  • Đã kiểm tra tương thích điều khiển đèn GĐ14.

  • Đã xác nhận model, tình trạng cung ứng và bảo hành.

  • Tủ điện được lắp chắc chắn, đúng vị trí.

  • Tổng số module và phụ kiện phù hợp sức chứa.

  • MCB, RCCB, RCBO đúng model và thông số đã duyệt.

  • Thiết bị bảo vệ được bố trí đúng sơ đồ.

  • Thanh N và PE được đấu nối đúng chức năng.

  • Thanh cái và đầu nối tương thích với thiết bị.

  • Dây dẫn được đấu đúng đầu cực và phương pháp kỹ thuật.

  • Các mạch có nhãn nhận diện rõ ràng.

  • Công tắc hoạt động đúng chức năng.

  • Công tắc hai chiều, trung gian hoạt động đúng sơ đồ.

  • Ổ cắm được kiểm tra cực tính và tiếp địa.

  • Mặt che, khung viền lắp chắc chắn và đồng bộ.

  • Công tắc thông minh hoạt động đúng chức năng.

  • Thiết bị điều khiển rèm, cảm biến được kiểm tra.

  • Thiết bị ngoài trời và khu vực ẩm ướt có biện pháp bảo vệ phù hợp.

  • Hệ dây bảo vệ và điện trở cách điện được đo kiểm.

  • Chức năng RCD được kiểm tra theo quy trình.

  • Các mạch dành cho GĐ15, GĐ16 và GĐ17 được nhận diện rõ.

  • Đã lưu kết quả kiểm tra và biên bản nghiệm thu.

  • Đã bàn giao sơ đồ tủ điện, hướng dẫn sử dụng và bảo hành.

MPE và Sino–Vanlock có nhiều sản phẩm để tham khảo ở nhóm Tiết kiệm và Phổ thông. Panasonic và Schneider Electric có các dòng sản phẩm phục vụ nhiều nhu cầu hoàn thiện và thiết kế nội thất.

Tuy nhiên, cần chọn theo series, model, thông số và ngân sách thực tế thay vì chỉ dựa trên tên thương hiệu.

Cấu hình tủ, số mạch và kích thước hốc âm phải được xác định từ GĐ05.

Đến GĐ13, cần kiểm tra lại model, số module và các phụ kiện trước khi đặt hàng hoặc lắp đặt.

Không thể kết luận nếu chưa biết loại thiết bị.

MCB, RCCB và RCBO có thể chiếm số module khác nhau. Ngoài thiết bị chính, còn cần xem xét phụ kiện, không gian đấu nối và dự phòng.

MCB bảo vệ quá tải và ngắn mạch. RCCB bảo vệ theo nguyên lý phát hiện dòng dư nhưng không thay thế bảo vệ quá dòng. RCBO kết hợp hai nhóm chức năng bảo vệ.

Việc chọn từng loại cần dựa trên sơ đồ và yêu cầu thiết kế.

Theo TCVN 7447-4-41:2010, bảo vệ bổ sung bằng RCD không lớn hơn 30 mA được áp dụng cho các ổ cắm thông dụng không quá 20 A thuộc phạm vi quy định, với một số ngoại lệ.

Cần kiểm tra đúng loại mạch, vị trí và quy chuẩn, tiêu chuẩn hiện hành.

Tại khu vực có bồn tắm hoặc vòi hoa sen, QCVN 12:2014/BXD quy định bảo vệ bổ sung bằng RCD không lớn hơn 30 mA cho các mạch thuộc phạm vi áp dụng, với những ngoại lệ được quy chuẩn cho phép.

Có thể sử dụng giải pháp bảo vệ phù hợp như RCBO hoặc phối hợp thiết bị theo thiết kế, nhưng không mặc định mọi máy nước nóng đều có cùng một cấu hình đấu nối.

Không có một giá trị cố định cho tất cả mạch ổ cắm.

Dòng định mức phải phù hợp với khả năng mang dòng của dây dẫn, tải sử dụng, thiết bị ổ cắm và phương án bảo vệ.

Có thể lựa chọn khi phù hợp thiết kế và nhu cầu tách biệt sự cố.

Bố trí RCBO riêng từng mạch hay RCCB kết hợp MCB phải dựa trên yêu cầu bảo vệ và điều kiện phối hợp thiết bị.

Ổ cắm có tiếp địa hỗ trợ kết nối dây bảo vệ cho những thiết bị cần nối đất.

Tuy nhiên, chức năng này chỉ có hiệu quả khi hệ thống dây PE được đấu nối và kiểm tra đúng.

Phải kiểm tra sơ đồ và dây dẫn hiện có.

Không thể chỉ thay loại công tắc mà mặc định điều khiển được đèn từ hai vị trí nếu hệ dây chưa đáp ứng.

Không mặc định dùng chung.

Cần xác nhận mã hạt, khung và mặt che tương thích theo danh mục của Panasonic.

Tùy model và cấu hình thiết bị.

Cần kiểm tra sơ đồ kỹ thuật trước khi đặt hàng, đặc biệt khi công trình đã hoàn thiện hệ thống dây âm.

Không.

Phải kiểm tra loại tải, dòng đóng cắt và khả năng tương thích, đặc biệt với công tắc dimmer và các bộ đèn sử dụng driver điện tử.

Công tắc thông minh, module đóng cắt và bộ điều khiển nguồn thuộc GĐ13.

Bóng đèn thông minh, bộ đèn và driver dimmer thuộc GĐ14 – Đèn chiếu sáng. Hai nhóm cần phối hợp để hoạt động đúng chức năng.

Phụ thuộc công suất, cấu hình cấp nguồn và yêu cầu của nhà sản xuất cùng thiết kế điện.

Tại GĐ13 cần kiểm tra mạch và thiết bị bảo vệ trước khi lắp máy lạnh ở GĐ15.

Phải đối chiếu công suất, dòng tải, loại phích hoặc yêu cầu đấu nối cố định của thiết bị.

Một số thiết bị cần mạch riêng và phương án đấu nối chuyên dụng. Không dùng ổ cắm dân dụng hoặc đầu chuyển khi không đáp ứng thông số.

Tùy series, có thể cần hạt, khung, mặt che và phụ kiện lắp đặt.

Phải kiểm tra sản phẩm được bán theo bộ hoàn chỉnh hay từng thành phần rời.

Nên chốt sớm cấu hình, series và model, đặc biệt là tủ điện và thiết bị bảo vệ.

Tuy nhiên, công tắc, ổ cắm và mặt che có thể được giao gần ngày lắp đặt nếu đã xác nhận tình trạng cung ứng để hạn chế hư hỏng, trầy xước hoặc thất lạc.

Thiết bị điện là nhóm vật tư cần chọn theo sơ đồ mạch, chức năng sử dụng, thông số kỹ thuật và khả năng tương thích, sau đó mới cân nhắc mẫu mã, thương hiệu và ngân sách.

Tại GĐ05 – Điện, nước & mạng âm, cần xác định hệ dây dẫn, nguồn cấp, hộp âm, vị trí tủ điện và cấu hình mạch. Đến GĐ13 – Thiết bị điện, gia chủ cần kiểm tra lại hiện trạng và lựa chọn đúng model tủ điện, MCB, RCCB, RCBO, công tắc, ổ cắm, phụ kiện và thiết bị điều khiển.

Đặc biệt, cần phối hợp với GĐ14 – Đèn chiếu sáng, GĐ15 – Máy lạnh, GĐ16 – Máy nước nóng, máy bơm và GĐ17 – Thiết bị bếp để không bỏ sót nguồn cấp, thiết bị bảo vệ hoặc điểm đấu nối chuyên dụng.

Ở mọi phân khúc, nên ưu tiên an toàn điện, khả năng vận hành, chất lượng đấu nối và sự thuận tiện bảo trì trước khi đầu tư vào hình thức mặt công tắc hoặc các tính năng điều khiển bổ sung.

Chọn đúng vật tư – Mua đúng thời điểm – Chủ động tiến độ xây nhà.
