Ổ cắm đôi đa năng đế liền MPE A20UESM2N 16A

Giới thiệu ổ cắm đôi đa năng MPE A20UESM2N

MPE A20UESM2N là ổ cắm đôi đa năng đế liền 16A thuộc dòng công tắc ổ cắm A20. Sản phẩm tích hợp hai vị trí ổ cắm đa năng trên một mặt kích thước 120 x 72 mm, phù hợp cho các vị trí cần cấp điện cho nhiều thiết bị trong cùng khu vực.

Mã A20UESM2N được MPE xác nhận chính thức với tên sản phẩm “Ổ cắm đôi đa năng, đế liền 16A”. Catalogue của hãng cũng liệt kê đúng model này trong nhóm mặt công tắc và ổ cắm Seri A20 Plus.

Thiết kế ổ cắm đôi đế liền

Khác với A20USMN chỉ có một vị trí ổ cắm đa năng, A20UESM2N bố trí hai ổ cắm đa năng trên cùng một mặt.

Thiết kế đế liền tạo thành một cụm ổ cắm hoàn chỉnh, thuận tiện khi cần bố trí hai điểm cấp điện tại cùng vị trí mà vẫn giữ kích thước mặt 120 x 72 mm.

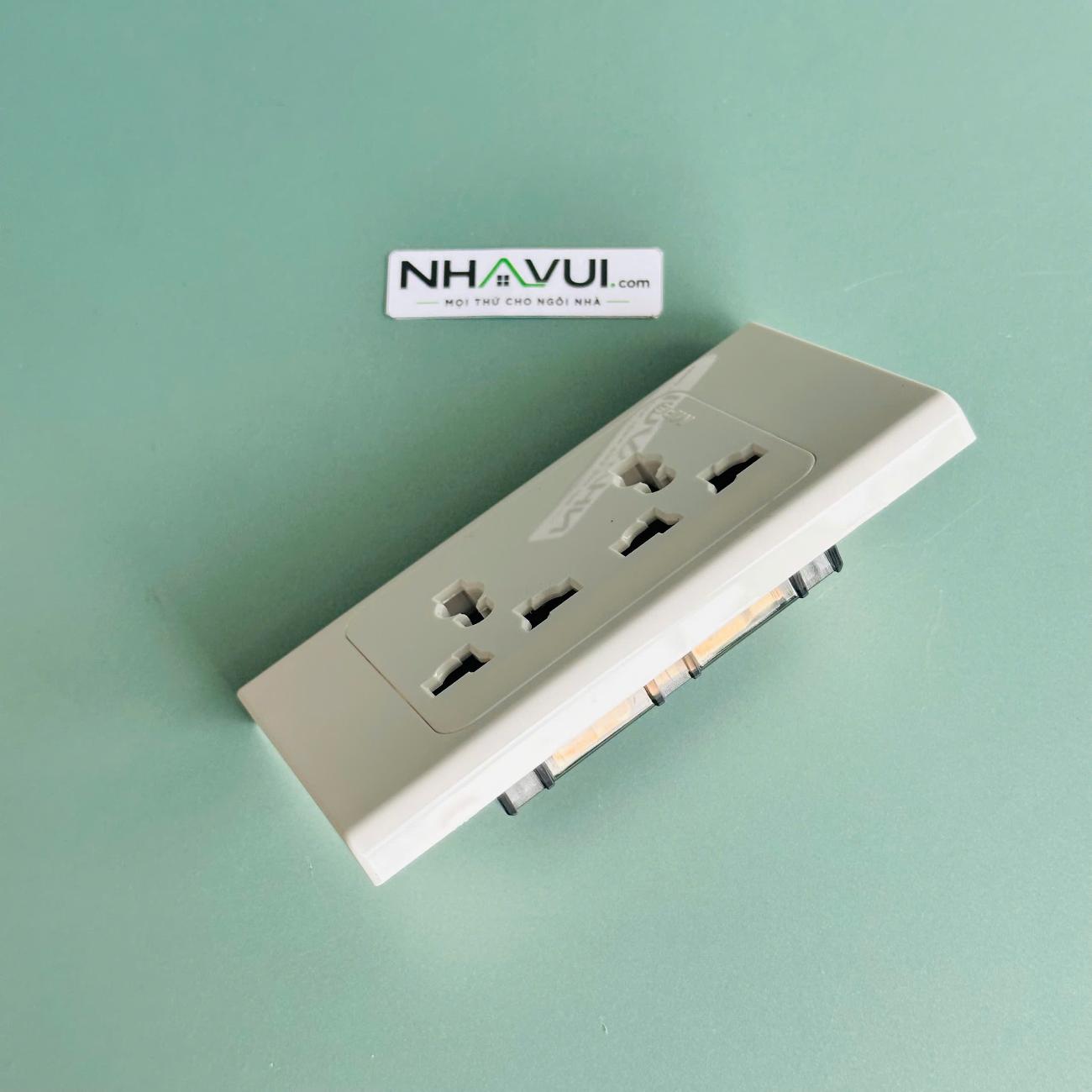

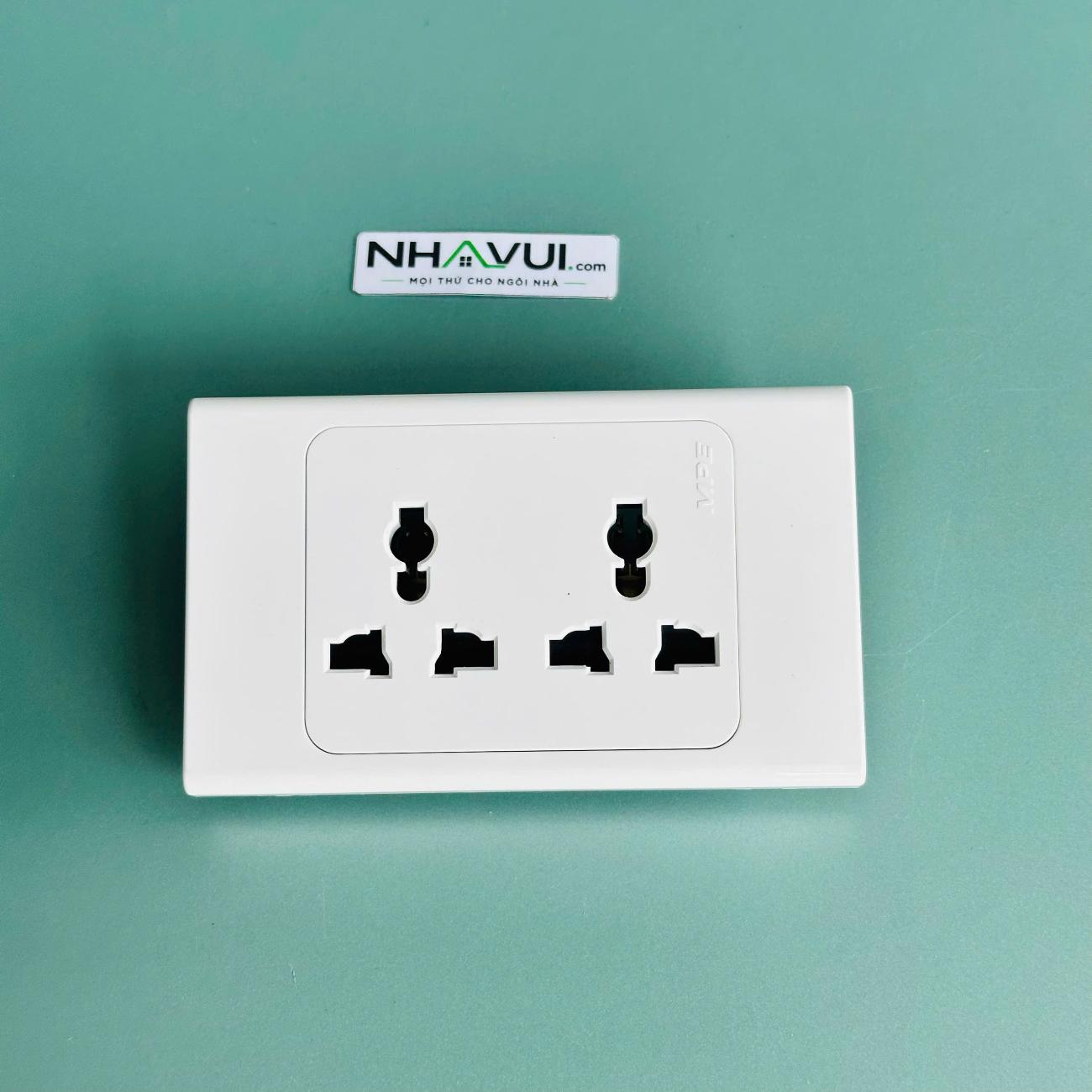

Hai vị trí ổ cắm đa năng

Hai ổ cắm được bố trí song song trên cùng mặt thiết bị, giúp tăng số điểm kết nối điện mà không cần lắp hai mặt ổ cắm riêng biệt.

Cấu hình này phù hợp tại các vị trí thường xuyên cần sử dụng nhiều thiết bị như khu vực bàn làm việc, phòng ngủ, phòng khách hoặc các điểm cấp điện cho thiết bị điện dân dụng.

Dòng tải 16A

MPE công bố A20UESM2N có dòng tải 16A.

Khi sử dụng đồng thời hai ổ cắm cần tuân thủ giới hạn tải của toàn bộ thiết bị theo thông số mà nhà sản xuất quy định. Không nên hiểu 16A là mức tải riêng cho từng ổ nếu tài liệu kỹ thuật không xác nhận như vậy.

Điện áp 220–250V AC

Sản phẩm sử dụng nguồn điện 220–250V AC theo thông số chính hãng.

Ổ cắm phù hợp với các hệ thống điện xoay chiều có thông số tương ứng và cần được đấu nối đúng kỹ thuật trước khi đưa vào sử dụng.

Kích thước 120 x 72 mm

MPE công bố kích thước kỹ thuật của A20UESM2N là 120 x 72 mm.

Tương tự các sản phẩm khác trong hệ A20, tên thương mại trên website có thể ghi rút gọn “120x70mm”, nhưng trường thông số kỹ thuật chi tiết xác nhận kích thước 120 x 72 mm. Vì vậy bài đăng sử dụng số liệu 120 x 72 mm.

Vật liệu nhựa và đồng

Vật liệu cấu thành được MPE công bố gồm nhựa và đồng. Phần mặt nạ Seri A20 được làm từ nhựa PC có đặc tính chống cháy và chống va đập.

Thiết kế này phù hợp với yêu cầu sử dụng của nhóm công tắc ổ cắm điện trong môi trường trong nhà.

Đồng bộ với Seri A20 Plus

A20UESM2N nằm trong hệ mặt công tắc và ổ cắm A20 Plus của MPE. Catalogue chính thức của hãng liệt kê model này cùng các mặt A201N–A206N và nhiều cấu hình ổ cắm khác có kích thước 120 x 72 mm.

Nhờ đó, sản phẩm có thể được lựa chọn đồng bộ về phong cách với các mặt công tắc và ổ cắm khác trong cùng Seri.

Ứng dụng

Ổ cắm đôi đa năng MPE A20UESM2N phù hợp cho:

• Nhà ở.
• Căn hộ.
• Phòng khách.
• Phòng ngủ.
• Bàn làm việc.
• Văn phòng.
• Cửa hàng.
• Các vị trí cần hai điểm cắm điện trên cùng một mặt.

MPE xác định sản phẩm sử dụng trong môi trường trong nhà.

Thông số kỹ thuật

• Thương hiệu: MPE
• Seri: A20 / A20 Plus
• Model: A20UESM2N
• Loại sản phẩm: Ổ cắm đôi đa năng đế liền
• Số vị trí ổ cắm: 2
• Dòng tải: 16A
• Điện áp: 220–250V AC
• Kích thước: 120 x 72 mm
• Vật liệu: Nhựa, đồng
• Vật liệu mặt nạ: Nhựa PC
• Đặc tính mặt nạ: Chống cháy, chống va đập
• Môi trường hoạt động: Trong nhà
• Đóng gói: 100 cái/thùng
• Bảo hành: 1 năm.

Phân biệt A20UESM2N và A20USMN

A20USMN

• Ổ cắm đơn đa năng.
• 1 vị trí ổ cắm.
• Dòng tải 16A.
• Kích thước 120 x 72 mm.

A20UESM2N

• Ổ cắm đôi đa năng đế liền.
• 2 vị trí ổ cắm.
• Dòng tải 16A.
• Kích thước 120 x 72 mm.

Nếu cần một điểm cắm điện, có thể chọn A20USMN. Nếu cần hai điểm ổ cắm trên cùng một mặt, A20UESM2N là cấu hình phù hợp hơn.

Hướng dẫn lắp đặt

Ngắt nguồn điện trước khi thi công.

Đấu dây dẫn vào đúng các đầu cực của ổ cắm, siết chặt mối nối và bảo đảm không có phần dây dẫn trần bị hở ra ngoài vị trí kết nối.

Cố định cụm ổ cắm vào đế lắp, căn chỉnh mặt thiết bị ngay ngắn và kiểm tra chắc chắn trước khi cấp nguồn.

Lưu ý khi sử dụng

Không sử dụng ổ cắm vượt quá giới hạn dòng tải 16A mà MPE công bố.

Khi sử dụng đồng thời hai vị trí ổ cắm, cần tính đến tổng tải của các thiết bị kết nối.

Sản phẩm được thiết kế cho môi trường trong nhà; không tự ý lắp tại vị trí ngoài trời, ẩm ướt hoặc điều kiện không phù hợp với thông số của nhà sản xuất.

Kiểm tra đúng model và cấu hình

Khi đặt hàng cần đối chiếu các thông tin:

• Thương hiệu: MPE.
• Model: A20UESM2N.
• Loại: ổ cắm đôi đa năng đế liền.
• Số vị trí cắm: 2.
• Dòng điện định mức: 16A.
• Điện áp: 220–250V AC.
• Kích thước thực tế: 120 × 72mm.
• Vật liệu: nhựa và đồng.
• Màu sắc: trắng.
• Môi trường sử dụng: trong nhà.

Tên danh mục của hãng có thể ghi kích thước quy tròn 120 × 70mm, trong khi bảng thông số kỹ thuật ghi 120 × 72mm. Khi thay thế ổ cắm cũ, nên lấy kích thước kỹ thuật 120 × 72mm để kiểm tra vị trí lắp.

Chọn theo nhu cầu sử dụng

A20UESM2N phù hợp khi cần:

• Hai ổ cắm tại cùng một vị trí.
• Sử dụng nhiều kiểu phích 2 chấu hoặc 3 chấu thông dụng.
• Một bộ ổ cắm hoàn chỉnh dạng đế liền.
• Bề mặt màu trắng, kiểu dáng đơn giản và dễ phối nội thất.

Nếu chỉ sử dụng phích 2 chấu, có thể cân nhắc mẫu ổ cắm đôi 2 chấu. Nếu lắp gần nước hoặc ngoài trời, nên chọn ổ cắm chống nước có cấp bảo vệ được công bố rõ ràng.

Kiểm tra hệ thống tiếp đất

Khi dùng thiết bị có phích 3 chấu, cần kiểm tra công trình đã có dây tiếp đất đúng kỹ thuật hay chưa. Chỉ cắm được phích 3 chấu không đồng nghĩa thiết bị đã được bảo vệ nối đất nếu cực tiếp đất phía sau ổ cắm chưa được đấu với hệ thống tiếp địa.

Phụ kiện và vật tư cần mua cùng

Tùy hiện trạng lắp đặt, có thể cần:

• Đế âm hoặc đế nổi tương thích với kích thước ổ cắm.
• Dây pha, dây trung tính và dây tiếp đất.
• Đầu nối hoặc đầu cốt phù hợp.
• MCB hoặc RCBO bảo vệ nhánh điện.
• Vít lắp và vật tư cách điện.

“Đế liền” mô tả kết cấu mặt và cụm ổ cắm; không nên mặc định sản phẩm đã bao gồm hộp đế âm hoặc đế nổi. Cần kiểm tra thành phần giao hàng trước khi đặt mua.

Chuẩn bị

Dụng cụ cần thiết gồm tua vít cách điện, kìm cắt và tuốt dây, thiết bị kiểm tra điện, vít lắp cùng đế âm hoặc đế nổi tương thích.

Trước khi thi công, phải ngắt aptomat của nhánh điện và kiểm tra chắc chắn các dây dẫn đã mất điện.

Các bước lắp đặt

• Kiểm tra mặt ổ cắm, cọc đấu dây và đế lắp.
• Xác định dây pha, dây trung tính và dây tiếp đất.
• Tuốt lớp cách điện với chiều dài vừa đủ.
• Đấu từng dây vào đúng cọc có ký hiệu trên sản phẩm.
• Siết chắc vít, không để lõi đồng hở ra ngoài đầu nối.
• Xếp dây gọn vào trong hộp, tránh làm gập hoặc kẹp dây.
• Cố định ổ cắm lên đế và căn mặt sản phẩm ngay ngắn.
• Lắp hoàn thiện mặt che rồi mới đóng điện kiểm tra.

Không đấu dây theo suy đoán màu vỏ dây, đặc biệt tại công trình cũ. Cần đo và xác định đúng chức năng từng dây trước khi kết nối.

Kiểm tra sau khi lắp

Sau khi cấp điện, thử riêng từng vị trí bằng thiết bị có tải phù hợp. Phích cắm cần được giữ chắc, nguồn điện ổn định và không xuất hiện tiếng rè, tia lửa hoặc mùi khét.

Với ổ cắm 3 chấu, nên dùng thiết bị kiểm tra chuyên dụng để xác nhận cực tiếp đất đã được kết nối đúng.

Lỗi thường gặp

• Không đấu dây tiếp đất nhưng vẫn sử dụng thiết bị cần nối đất.
• Siết cọc dây không chặt, gây phát nhiệt tại điểm tiếp xúc.
• Để lõi đồng thừa ra ngoài đầu nối.
• Hai thiết bị hoạt động đồng thời làm tổng tải vượt giới hạn.
• Chọn đế lắp không tương thích khiến mặt ổ cắm cong hoặc lỏng.
• Lắp sản phẩm trong môi trường ẩm ướt mà không có bảo vệ phù hợp.

An toàn và bảo trì

Không cắm nhiều ổ chia nối tiếp hoặc sử dụng phích cắm bị biến dạng, cháy sém. Khi rút thiết bị, nên cầm trực tiếp vào thân phích thay vì kéo dây điện.

Cần ngắt nguồn và kiểm tra nếu ổ cắm nóng bất thường, lỗ cắm bị lỏng, nhựa đổi màu hoặc có mùi khét. Thay sản phẩm nếu mặt nhựa nứt vỡ hoặc bộ phận tiếp điện không còn giữ chắc phích cắm.
