Ổ cắm ba 2 chấu đế liền MPE A20US3N 16A

Giới thiệu ổ cắm ba 2 chấu MPE A20US3N

MPE A20US3N là ổ cắm ba 2 chấu đế liền 16A, được thiết kế với ba vị trí cắm điện trên cùng một mặt thiết bị. Model chính thức A20US3N được MPE công bố với điện áp 220–250V AC, kích thước kỹ thuật 120 x 72 mm và sử dụng trong nhà.

Catalogue chính thức của MPE xếp model A20US3N trong nhóm mặt công tắc và ổ cắm Seri A20 Plus, với mô tả ổ cắm ba 2 chấu đế liền 16A.

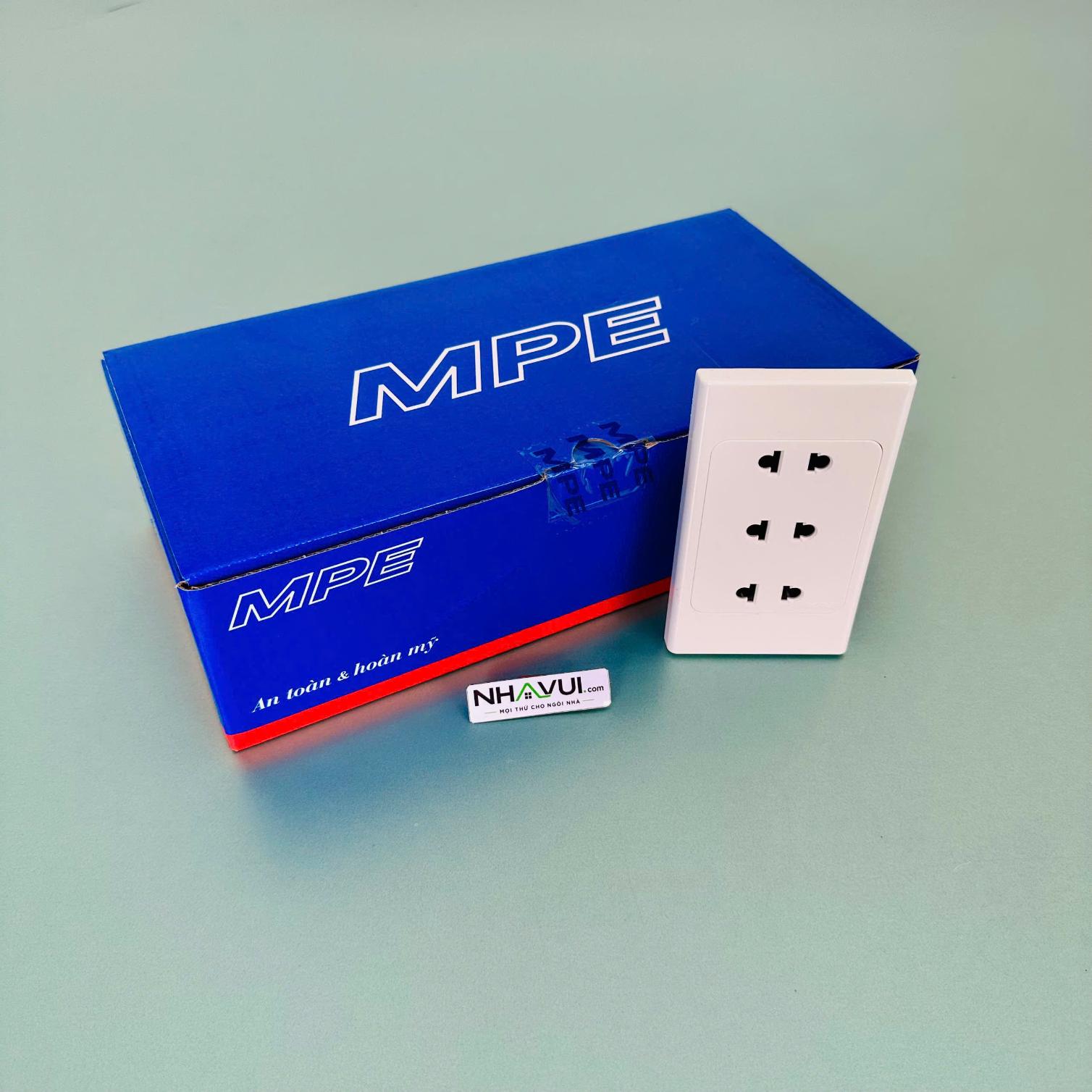

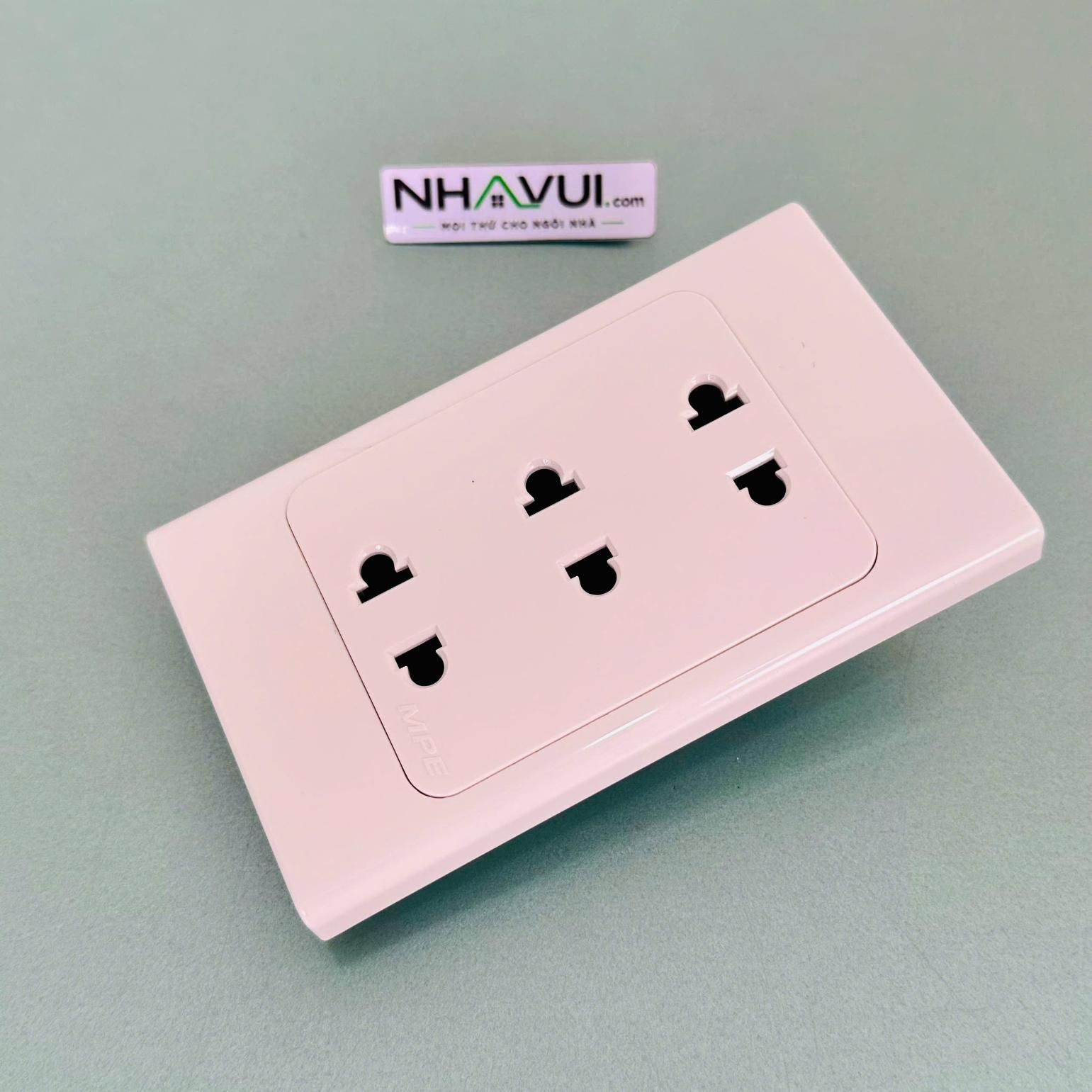

Thiết kế ba ổ cắm trên cùng một mặt

Điểm nổi bật của A20US3N là có 3 vị trí ổ cắm 2 chấu trên cùng mặt kích thước 120 x 72 mm.

Thiết kế này giúp bố trí nhiều điểm cấp điện tại một vị trí mà không cần lắp nhiều mặt ổ cắm riêng, phù hợp với các khu vực thường xuyên sử dụng nhiều thiết bị điện.

Ổ cắm 2 chấu

Cả ba vị trí trên A20US3N đều thuộc kiểu ổ cắm 2 chấu theo tên sản phẩm được MPE công bố.

Khi sử dụng cần lựa chọn phích cắm có cấu tạo tương thích và cắm chắc chắn để bảo đảm tiếp xúc điện ổn định.

Dòng tải 16A

MPE công bố A20US3N ở mức 16A.

Do có ba vị trí cắm điện trên cùng cụm ổ cắm, khi sử dụng đồng thời nhiều thiết bị cần đặc biệt lưu ý đến tổng tải. Không nên hiểu 16A là giới hạn riêng cho từng vị trí ổ cắm nếu nhà sản xuất không công bố như vậy.

Điện áp 220–250V AC

A20US3N sử dụng nguồn điện 220–250V AC theo dữ liệu kỹ thuật chính hãng.

Sản phẩm phù hợp với hệ thống điện xoay chiều có thông số tương ứng trong công trình dân dụng và các không gian trong nhà.

Kích thước 120 x 72 mm

Mục thông số kỹ thuật của MPE xác nhận A20US3N có kích thước 120 x 72 mm.

Tên sản phẩm trên website MPE có cách ghi “KT120x70mm”, trong khi bảng thông số chi tiết ghi 120 x 72 mm. Bài đăng sử dụng kích thước 120 x 72 mm theo trường dữ liệu kỹ thuật chính thức.

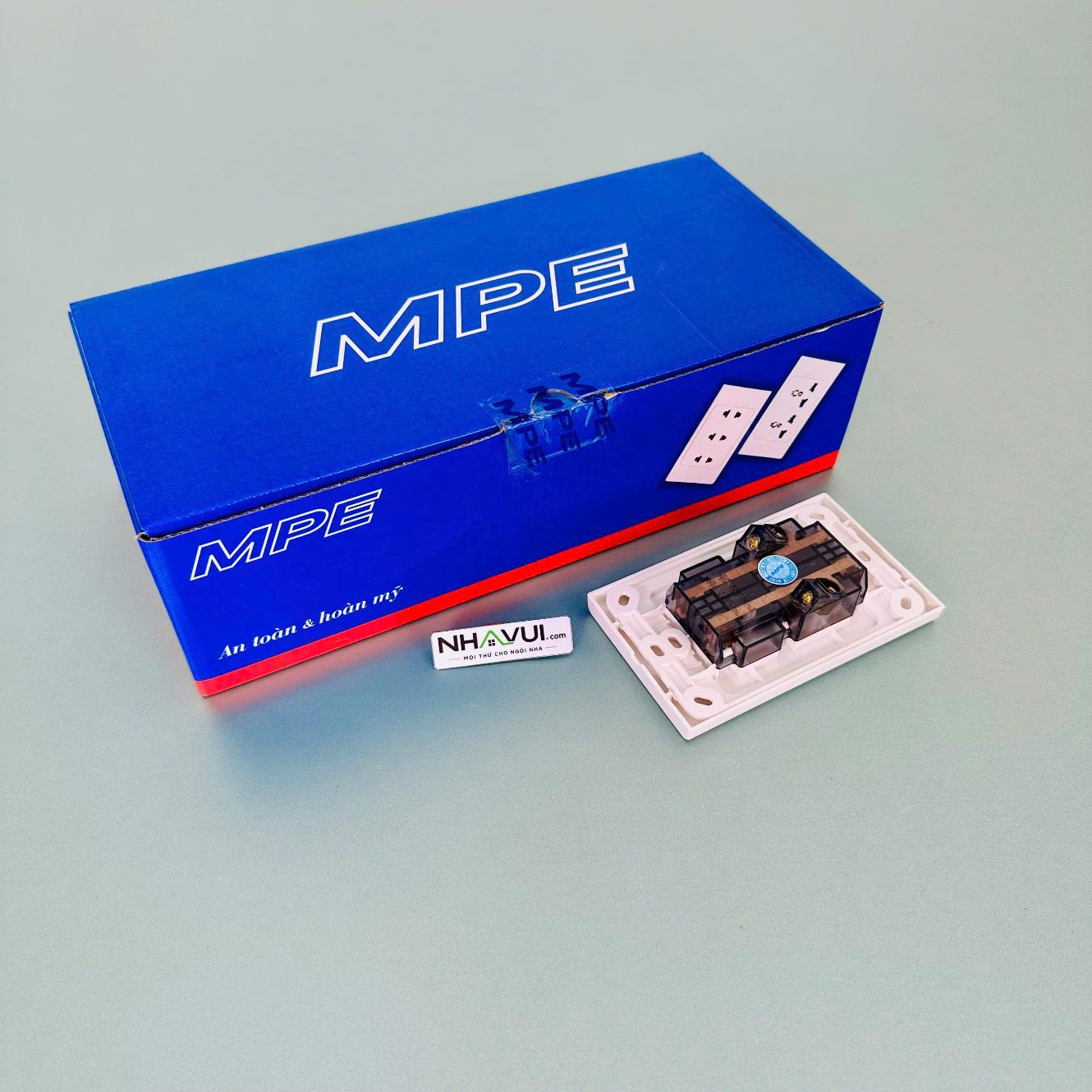

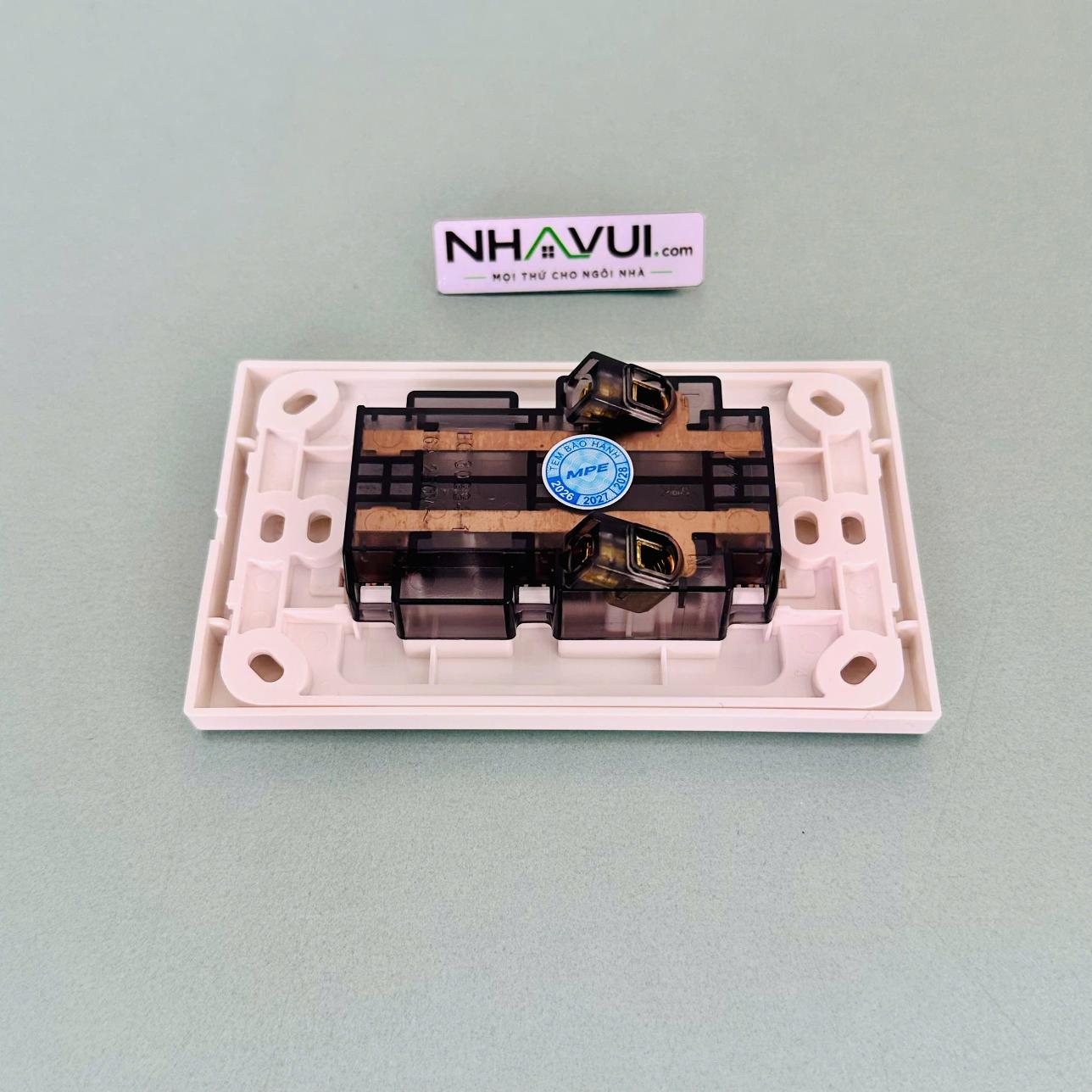

Vật liệu nhựa và đồng

Vật liệu cấu thành A20US3N được MPE công bố gồm nhựa và đồng. Hãng đồng thời cho biết mặt nạ Seri A20 sử dụng nhựa PC chống cháy và chống va đập.

Đồng bộ với Seri A20 Plus

A20US3N thuộc nhóm sản phẩm được catalogue MPE liệt kê trong hệ Seri A20 Plus, cùng các mặt công tắc, ổ cắm đế liền và thiết bị rời khác.

Nhờ đó, sản phẩm phù hợp khi cần triển khai đồng bộ các điểm công tắc và ổ cắm trong cùng hệ thiết bị điện.

Ứng dụng

Ổ cắm ba 2 chấu MPE A20US3N phù hợp sử dụng tại:

• Phòng khách.
• Phòng ngủ.
• Khu vực bàn làm việc.
• Căn hộ.
• Nhà phố.
• Văn phòng.
• Cửa hàng.
• Các vị trí cần ba điểm cắm điện 2 chấu trên cùng một mặt.

MPE xác nhận sản phẩm dùng trong môi trường trong nhà.

Thông số kỹ thuật

• Thương hiệu: MPE
• Seri: A20 Plus
• Model: A20US3N
• Loại sản phẩm: Ổ cắm ba 2 chấu đế liền
• Số vị trí ổ cắm: 3
• Loại ổ cắm: 2 chấu
• Dòng tải: 16A
• Điện áp: 220–250V AC
• Kích thước: 120 x 72 mm
• Vật liệu: Nhựa, đồng
• Môi trường hoạt động: Trong nhà

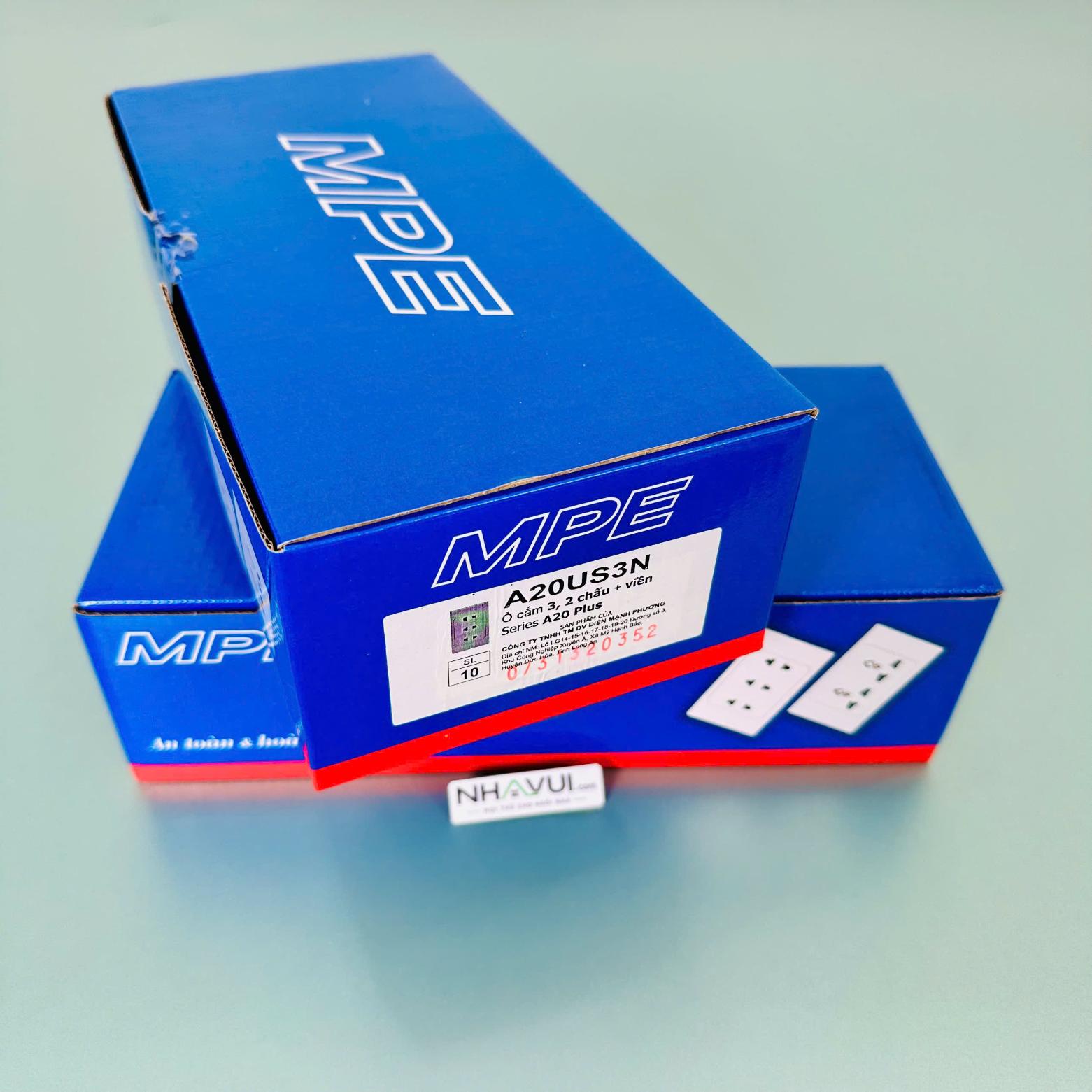

• Quy cách đóng gói: 100 cái/thùng
• Bảo hành: 1 năm.

Hướng dẫn lắp đặt

Ngắt nguồn điện trước khi tiến hành thi công.

Đấu dây dẫn vào đúng các đầu cực của ổ cắm, siết chặt các mối nối và cố định sản phẩm chắc chắn vào đế lắp đặt.

Sau khi hoàn thiện cần kiểm tra mặt ổ cắm nằm ngay ngắn, các điểm nối chắc chắn và không có dây dẫn trần bị hở trước khi cấp điện trở lại.

Lưu ý khi sử dụng

Không sử dụng cụm ổ cắm vượt quá giới hạn 16A mà MPE công bố.

Khi cắm đồng thời nhiều thiết bị, cần kiểm soát tổng tải của toàn bộ cụm ổ cắm. Nếu xuất hiện tình trạng nóng bất thường, lỏng chân cắm, tia lửa hoặc cháy xém, cần ngắt nguồn điện và kiểm tra trước khi tiếp tục sử dụng.

Sản phẩm được thiết kế cho môi trường trong nhà.

Kiểm tra đúng model

Thông tin cần đối chiếu trước khi đặt hàng:

• Thương hiệu: MPE.
• Dòng sản phẩm: A20 Plus.
• Model: A20US3N.
• Số vị trí cắm: 3.
• Kiểu ổ cắm: 2 chấu.
• Dòng điện định mức: 16A.
• Điện áp: 220–250V AC.
• Kích thước kỹ thuật: 120 × 72mm.
• Vật liệu: nhựa và đồng.
• Môi trường hoạt động: trong nhà.
• Màu sắc quan sát được: trắng.

Tên danh mục của hãng có thể ghi kích thước quy tròn 120 × 70mm, trong khi bảng thông số kỹ thuật ghi 120 × 72mm. Khi thay thế ổ cắm cũ, nên dùng kích thước kỹ thuật 120 × 72mm để đối chiếu.

Chọn theo số thiết bị

A20US3N phù hợp khi một vị trí thường xuyên cần cắm hai đến ba thiết bị dùng phích 2 chấu.

Nếu chỉ cần hai vị trí cắm, có thể chọn A20US2N để mặt ổ cắm thoáng hơn. Nếu cần dùng thiết bị có phích 3 chấu hoặc yêu cầu nối đất, nên chọn ổ cắm 3 chấu hoặc ổ cắm đa năng phù hợp.

Kiểm tra tải sử dụng

Trước khi mua, nên xác định thiết bị dự kiến cắm và tổng dòng điện khi chúng hoạt động đồng thời. Không nên dùng ổ cắm cho nhiều thiết bị công suất lớn cùng lúc chỉ vì có ba vị trí cắm.

Dây dẫn và aptomat của nhánh điện cũng phải phù hợp với tải. Ổ cắm định mức 16A không làm tăng khả năng chịu tải của đường dây đang sử dụng.

Vật tư cần mua cùng

Tùy hiện trạng công trình, có thể cần:

• Đế âm hoặc đế nổi tương thích.
• Dây dẫn có tiết diện phù hợp.
• MCB hoặc RCBO bảo vệ nhánh điện.
• Đầu nối, đầu cốt và vít lắp.
• Hộp che phù hợp nếu khu vực có nguy cơ ẩm.

“Đế liền” là kết cấu mặt và cụm ổ cắm; không nên mặc định sản phẩm luôn kèm hộp đế âm hoặc đế nổi.

Chuẩn bị

Chuẩn bị ổ cắm đúng model, đế lắp tương thích, tua vít cách điện, kìm cắt và tuốt dây, thiết bị kiểm tra điện cùng vật tư đấu nối cần thiết.

Phải ngắt aptomat cấp điện đến khu vực thi công và kiểm tra chắc chắn dây dẫn đã mất điện.

Các bước lắp đặt

• Kiểm tra mặt ổ cắm, cọc đấu dây và đế lắp.
• Xác định chính xác dây pha và dây trung tính.
• Tuốt lớp cách điện với chiều dài vừa đủ.
• Đấu dây vào đúng cọc có ký hiệu trên sản phẩm.
• Siết chắc vít nhưng không làm hỏng ren hoặc biến dạng đầu nối.
• Kiểm tra không còn lõi đồng hở bên ngoài cọc đấu.
• Sắp xếp dây gọn trong hộp, tránh kẹp hoặc gập dây.
• Cố định ổ cắm lên đế và căn mặt ngay ngắn.
• Lắp hoàn thiện rồi mới đóng điện kiểm tra.

Không xác định dây pha và dây trung tính chỉ dựa vào màu vỏ dây, đặc biệt tại công trình cũ.

Kiểm tra sau khi lắp

Thử lần lượt cả ba vị trí bằng thiết bị có tải phù hợp. Phích cắm cần được giữ chắc, điện cấp ổn định và không xuất hiện tiếng rè hoặc tia lửa.

Sau đó có thể thử nhiều thiết bị cùng lúc với tổng tải nằm trong giới hạn cho phép. Theo dõi xem mặt ổ cắm hoặc đầu nối có nóng bất thường hay không.

Lỗi thường gặp

• Hiểu nhầm mỗi vị trí đều có thể tải 16A.
• Cắm đồng thời nhiều thiết bị công suất lớn.
• Dùng ổ 2 chấu cho thiết bị cần nối đất.
• Vít đấu dây không chặt làm điểm tiếp xúc phát nhiệt.
• Tuốt dây quá dài khiến lõi đồng bị hở.
• Đế âm không tương thích làm mặt ổ cắm bị cong hoặc lỏng.
• Lắp tại nơi ẩm ướt mà không có giải pháp bảo vệ phù hợp.

An toàn và bảo trì

Không cắm thêm nhiều ổ chia nối tiếp vào A20US3N. Không sử dụng phích cắm cong, cháy sém hoặc lỏng chân.

Cần ngắt nguồn để kiểm tra nếu ổ cắm nóng nhanh, có mùi khét, tiếng rè, tia lửa hoặc nhựa đổi màu. Thay ổ cắm khi mặt bị nứt hoặc bộ phận tiếp điện không còn giữ chắc phích.
