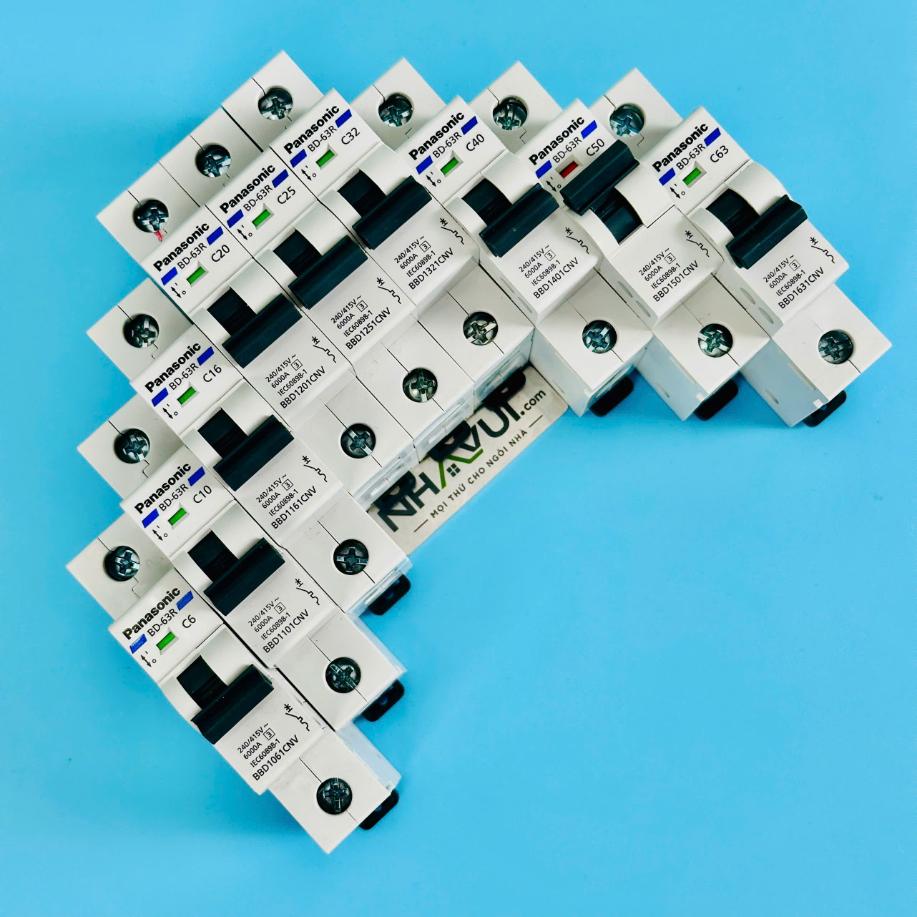

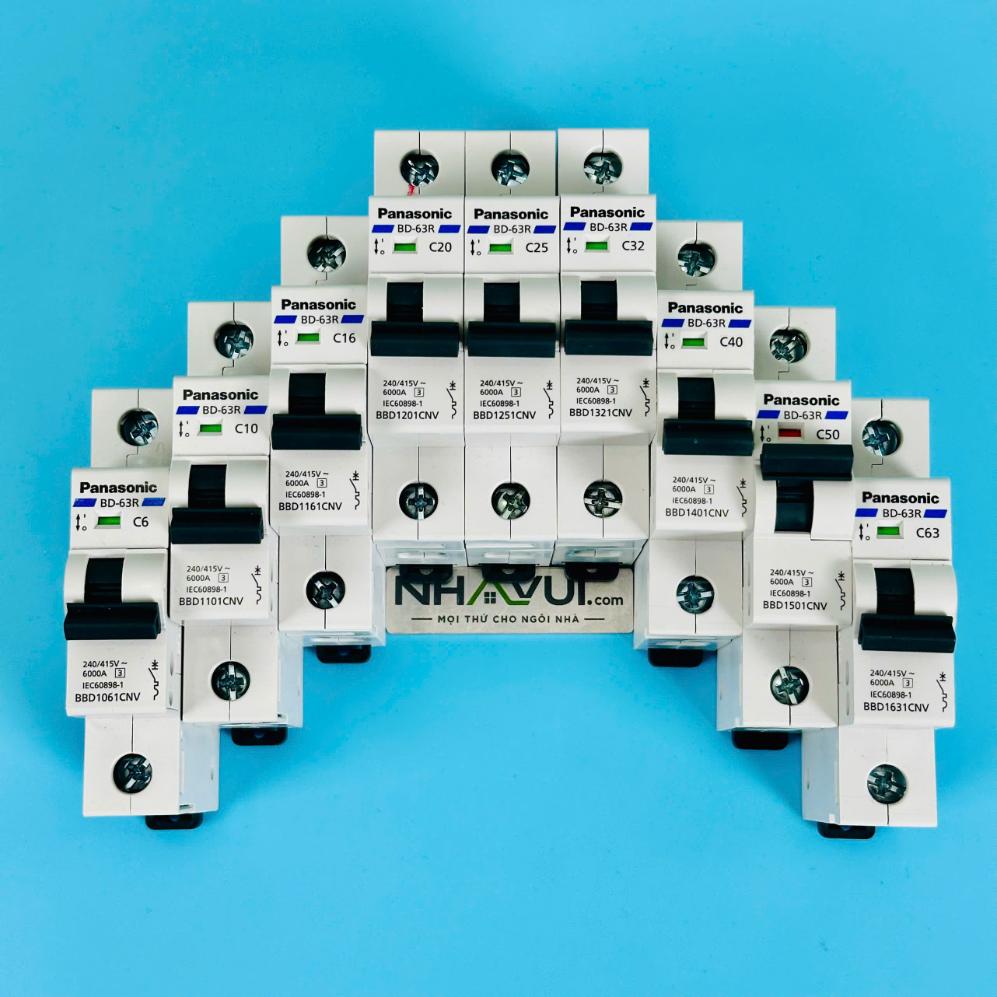

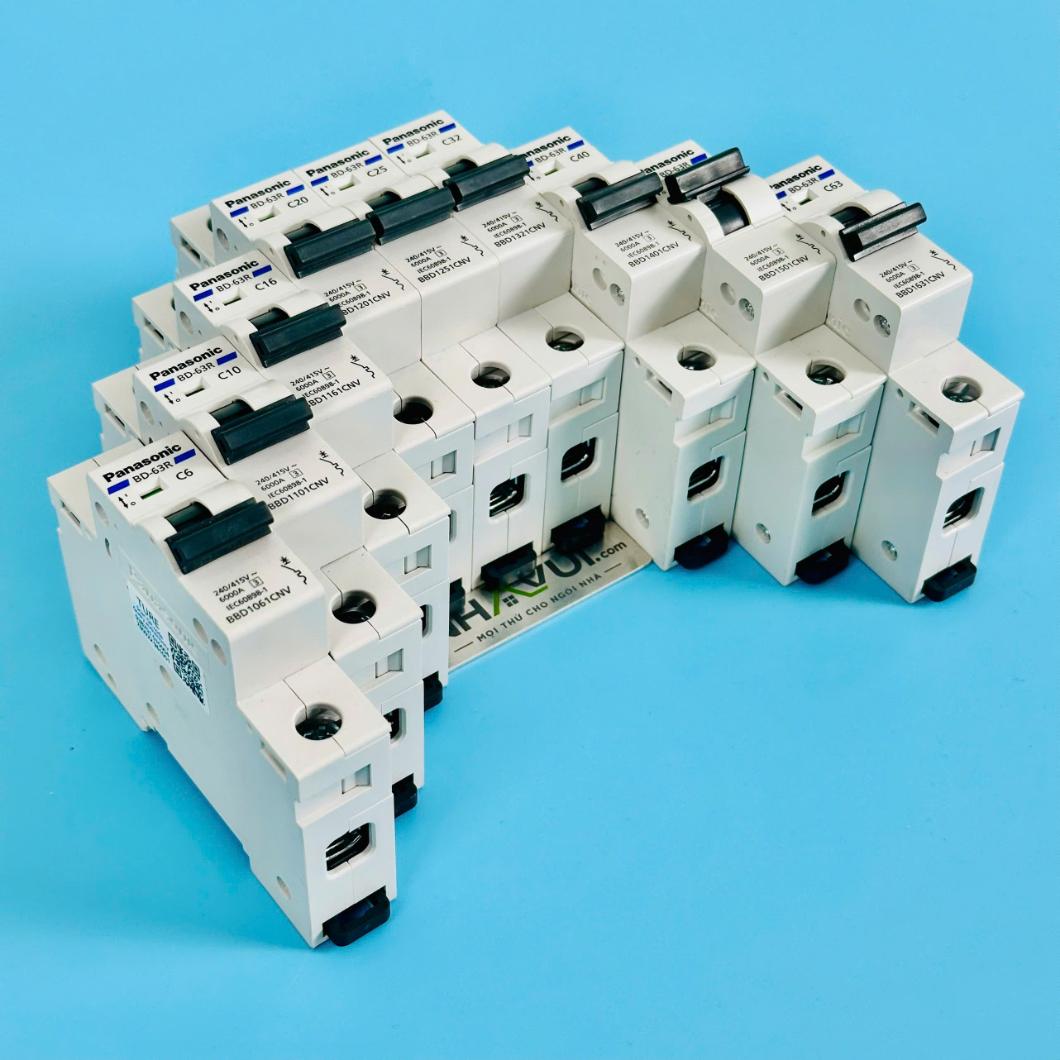

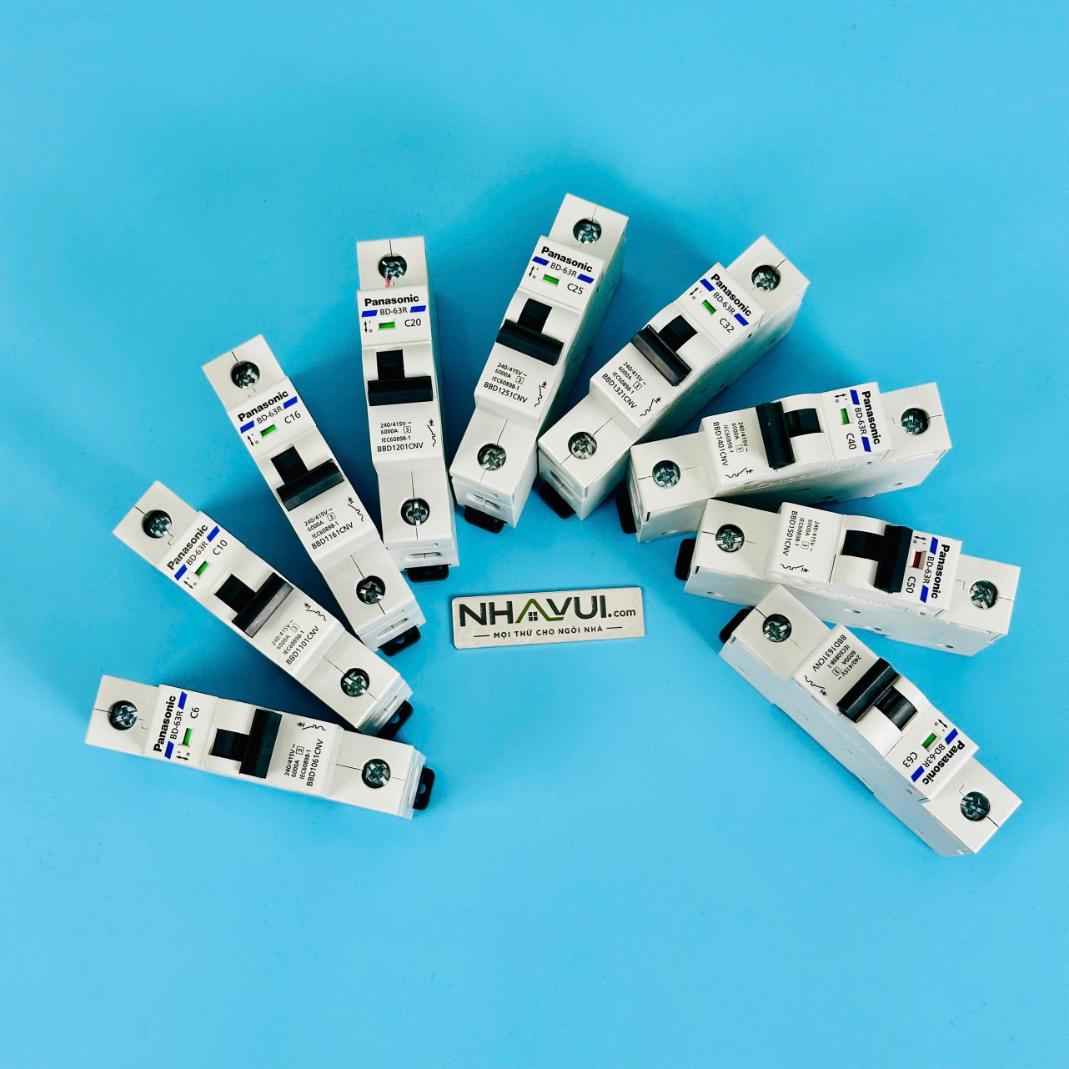

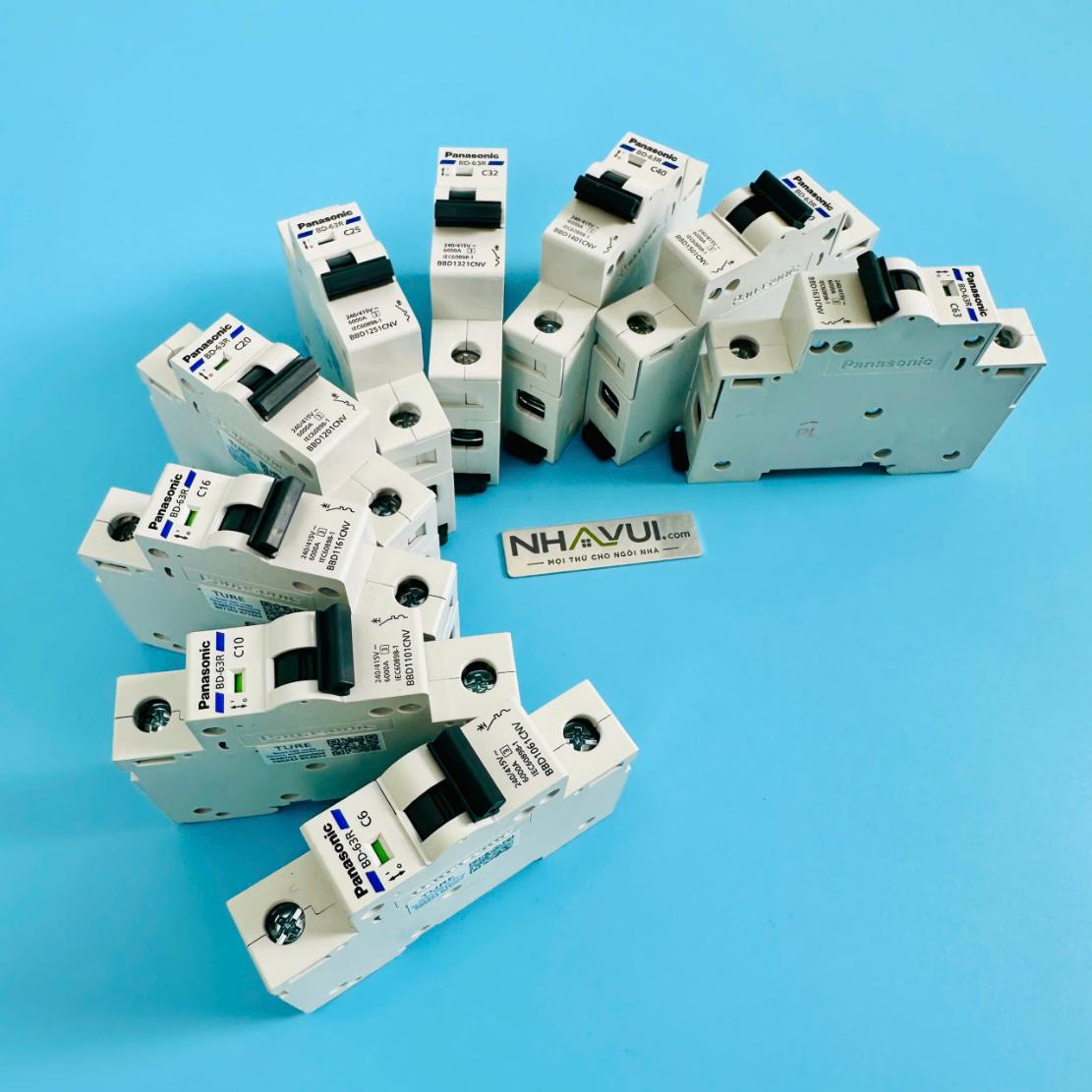

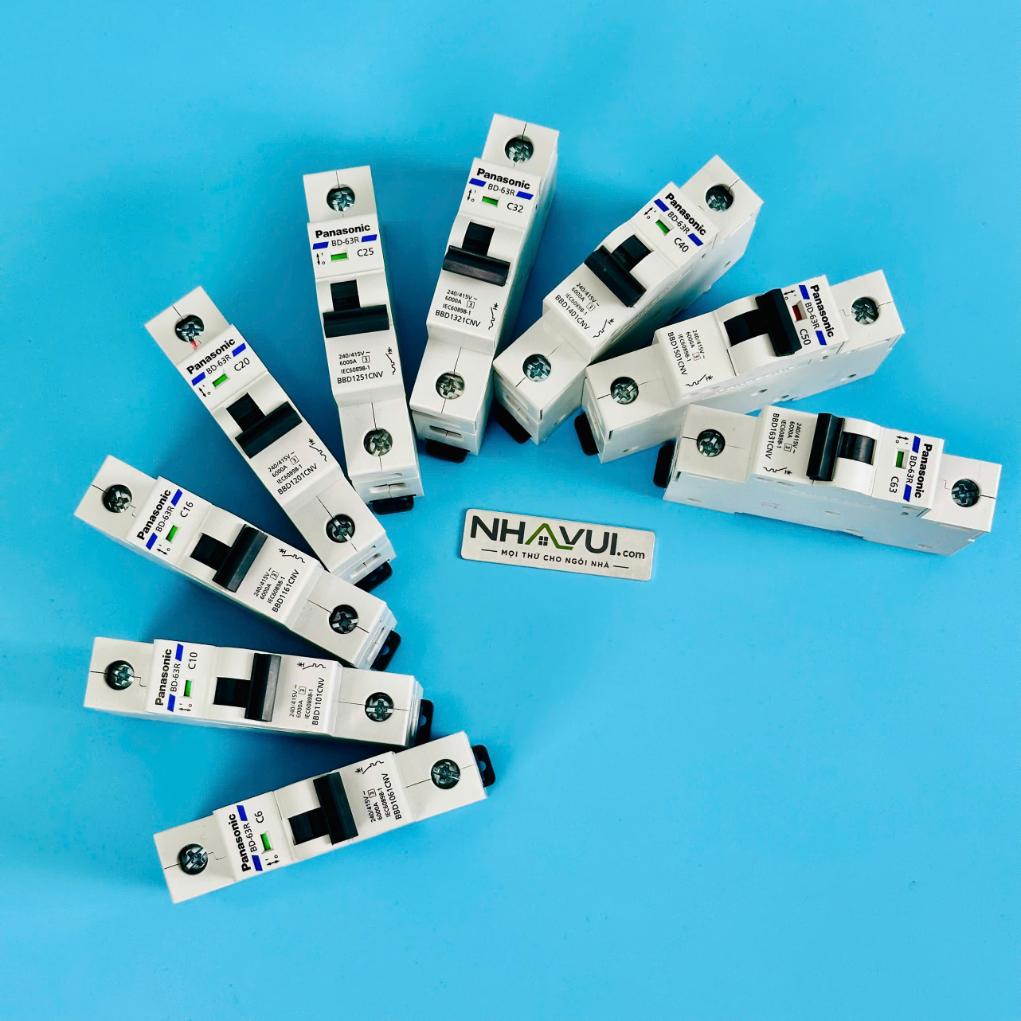

MCB cầu dao tự động DIN Panasonic 1P-1E C Curve 6kA

Mô tả ngắn

MCB cầu dao tự động DIN Panasonic 1P-1E C Curve 6kA BBD1061CNV, BBD1101CNV, BBD1161CNV, BBD1201CNV, BBD1251CNV, BBD1321CNV, BBD1401CNV, BBD1501CNV, BBD1631CNV dùng để bảo vệ mạch điện khi xảy ra quá tải hoặc ngắn mạch. Sản phẩm có nhiều mức dòng định mức từ 6A đến 63A, điện áp 240VAC/415VAC, phù hợp lắp đặt trong tủ điện dân dụng, văn phòng, cửa hàng và công trình.

Tên sản phẩm	MCB cầu dao tự động DIN Panasonic 1P-1E C Curve 6kA
Model	BBD1061CNV, BBD1101CNV, BBD1161CNV, BBD1201CNV, BBD1251CNV, BBD1321CNV, BBD1401CNV, BBD1501CNV, BBD1631CNV
Thương hiệu	Panasonic
Quy cách cực	1P-1E
Đặc tính tác động	C Curve
Điện áp	240VAC/415VAC
Quy cách đóng gói	12 cái/hộp, 48 cái/thùng
Đơn vị bán	Cái
Bảo hành	1 năm

Mục lục

Công dụng

Vị trí, khu vực sử dụng

Công trình, trường hợp phù hợp

Sản phẩm, vật tư thường dùng cùng

Lưu ý khi sử dụng

Công dụng

MCB Panasonic 1P-1E C Curve 6kA dùng để đóng cắt và bảo vệ quá tải, ngắn mạch trên một cực của mạch điện.

Vị trí, khu vực sử dụng

Lắp trên thanh DIN trong tủ điện, tại mạch nhánh hoặc đường cấp nguồn cần MCB một cực theo thiết kế.

Công trình, trường hợp phù hợp

Dùng trong nhà ở, căn hộ, văn phòng, cửa hàng và công trình có yêu cầu MCB 1P-1E, đặc tính C, khả năng cắt 6kA. Có thể bố trí cho mạch chiếu sáng, ổ cắm hoặc thiết bị riêng khi thông số đáp ứng yêu cầu của mạch.

Sản phẩm, vật tư thường dùng cùng

Tủ điện, thanh DIN, dây dẫn, đầu nối phù hợp và nhãn nhận diện mạch. Phối hợp thiết bị bảo vệ dòng rò theo yêu cầu hệ thống.

Lưu ý khi sử dụng

MCB một cực không ngắt đồng thời dây pha và dây trung tính. Sản phẩm không thay thế thiết bị bảo vệ dòng rò RCCB hoặc RCBO.

Mục lục

Chọn đúng loại và model

Chọn thông số phù hợp

Kiểm tra kích thước và kiểu dáng

Phụ kiện cần mua cùng

Kiểm tra trước khi đặt hàng

Chọn đúng loại và model

Chọn đúng MCB Panasonic DIN 1P-1E, C Curve, 6kA, với mã tương ứng mức dòng cần dùng:

Dòng định mức	Model
6A	BBD1061CNV
10A	BBD1101CNV
16A	BBD1161CNV
20A	BBD1201CNV
25A	BBD1251CNV
32A	BBD1321CNV
40A	BBD1401CNV
50A	BBD1501CNV
63A	BBD1631CNV

Chọn thông số phù hợp

Chọn dòng định mức theo tải và khả năng chịu dòng của dây dẫn trong điều kiện lắp thực tế. Kiểm tra điện áp 240VAC/415VAC và khả năng cắt 6kA đáp ứng thiết kế tại vị trí lắp.

Không tự tăng mức ampe để tránh hiện tượng nhảy cầu dao.

Kiểm tra kích thước và kiểu dáng

Đối chiếu kích thước đúng model với thanh DIN, khoảng trống trong tủ và không gian đấu dây. Yêu cầu ảnh hàng thực tế để kiểm tra màu sắc, kiểu dáng và nhãn; không chọn chỉ dựa vào ảnh minh họa chung.

Phụ kiện cần mua cùng

Chuẩn bị tủ điện, thanh DIN, dây dẫn và đầu nối tương thích nếu chưa có. Xác nhận phụ kiện đi kèm; bổ sung thiết bị bảo vệ dòng rò theo thiết kế.

Kiểm tra trước khi đặt hàng

Đối chiếu model – mức ampe – 1P-1E – C Curve – 6kA trên nhãn và bao bì. Tránh nhầm với phiên bản 10kA có mã đuôi CHHV; xác nhận số lượng và chính sách bảo hành với bên bán.

Mục lục

Chuẩn bị và vật tư, dụng cụ

Chuẩn bị và vật tư, dụng cụ

Chuẩn bị sơ đồ đấu nối, tủ điện, thanh DIN, dây dẫn, đầu nối, dụng cụ cách điện và thiết bị kiểm tra điện áp. Ngắt mọi nguồn có thể cấp vào mạch, ngăn đóng điện ngoài ý muốn và xác nhận hết điện trước khi thao tác.

Cách lắp đặt

Gắn MCB chắc chắn lên thanh DIN. Đấu vào dây pha theo sơ đồ thiết kế và ký hiệu trên thiết bị; không dùng MCB một cực để chỉ ngắt dây trung tính.

Tuốt dây và siết đầu cực theo hướng dẫn của đúng model. Không để lõi đồng hở ngoài đầu cực, kẹp vào phần cách điện hoặc ghép nhiều dây khi đầu cực không cho phép.

Kiểm tra sau khi lắp

Kiểm tra đấu dây, đầu nối và phần che chắn trước khi cấp điện. Ghi nhãn mạch, theo dõi hoạt động; ngắt nguồn nếu có mùi khét, nóng bất thường hoặc MCB ngắt lặp lại.

Lỗi thường gặp

Chọn mức ampe vượt khả năng chịu dòng của dây, đấu sai dây, dùng đầu nối không phù hợp hoặc siết không đúng lực. Khi MCB thường xuyên ngắt, cần kiểm tra tải và đường dây trước khi kết luận thiết bị bị lỗi.
