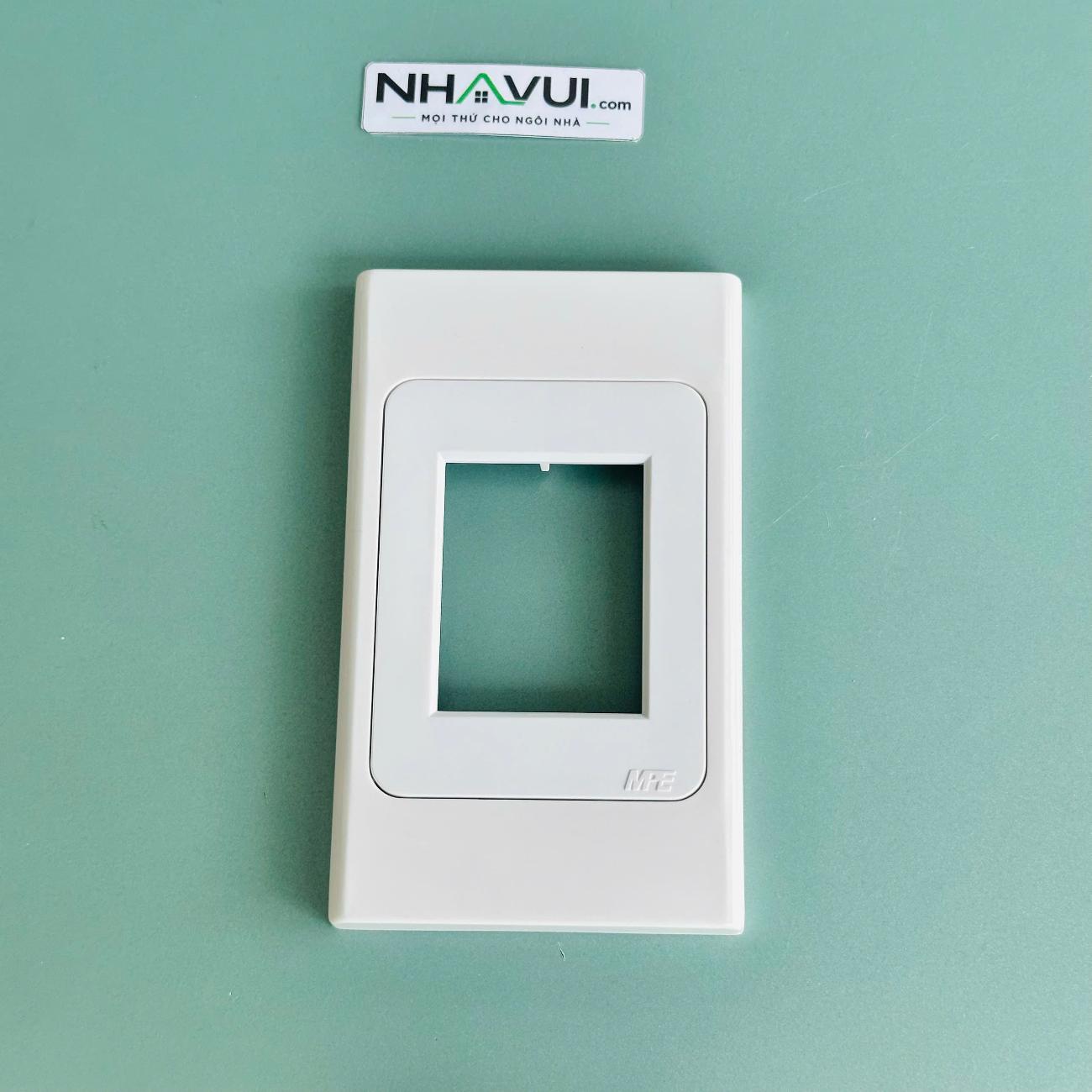

Mặt dùng cho MCB MPE A20 Plus AMCB1N/AMCB2N

Mặt dùng cho MCB MPE A20 Plus AMCB1N/AMCB2N

AMCB1N và AMCB2N là mặt dùng cho MCB thuộc Seri A20 Plus. AMCB1N dùng cho MCB1 cực; AMCB2N dùng cho MCB2 cực.

Bảo hành: 1 năm

Trang sản phẩm của cả hai model ghi vật liệu nhựa, môi trường hoạt động trong nhà; phần giới thiệu mặt nạ Seri A20 mô tả nhựa PC chống cháy, chống va đập. Ảnh mẫu catalogue thể hiện màu trắng. Mô tả vật liệu không phải cấp chống cháy hoặc chống nước của cả bộ lắp đặt.

Thông số và model

Bảng dưới đây theo catalogue MPE 2026. Trang sản phẩm của cả hai model cũng ghi kích thước kỹ thuật 120 × 72 mm, còn tiêu đề ghi 120 × 70 mm. Đối chiếu kích thước hàng thực tế và cơ cấu lắp trước khi chọn.

Chọn và sử dụng đúng cấu hình

Kiểm tra kích thước, cơ cấu gá và khoảng mở với MCB thực tế. Cùng số cực chưa đủ để kết luận mọi model đều lắp vừa.

Lưu ý

Mặt che không có chức năng bảo vệ quá tải hoặc dòng rò; các chức năng này thuộc thiết bị đóng cắt được lựa chọn theo thiết kế. Không thao tác khi mạch còn điện.

Chọn AMCB1N hay AMCB2N

Chọn AMCB1N khi sử dụng MCB 1 cực. Mẫu này phù hợp với hệ thống chỉ cần ngắt dây pha và có phương án đấu nối đúng thiết kế điện của công trình.

Chọn AMCB2N khi sử dụng MCB 2 cực, cần đóng ngắt đồng thời hai dây của mạch. Cấu hình này thường được cân nhắc cho các nhánh điện hoặc thiết bị cần cô lập nguồn rõ ràng hơn.

Việc chọn MCB 1 cực hay 2 cực phải dựa trên sơ đồ điện, loại nguồn và yêu cầu bảo vệ; không nên chỉ lựa chọn theo kích thước mặt.

Kiểm tra thông tin sản phẩm

• Thương hiệu: MPE.
• Dòng sản phẩm: A20 Plus.
• AMCB1N: mặt dùng cho MCB 1 cực.
• AMCB2N: mặt dùng cho MCB 2 cực.
• Kích thước kỹ thuật: 120 × 72mm.
• Vật liệu theo trang hãng: nhựa; phần giới thiệu mặt nạ Seri A20 mô tả nhựa PC chống cháy, chống va đập.
• Màu sắc theo ảnh mẫu catalogue: trắng.
• Môi trường sử dụng theo trang hãng: trong nhà.

Catalogue MPE 2026 và bảng thông số trên trang hãng ghi 120 × 72 mm cho AMCB1N và AMCB2N; tiêu đề trang hãng ghi 120 × 70 mm. Đối chiếu kích thước thực tế, MCB, hộp đế và cơ cấu giữ trước khi lắp.

Kiểm tra khả năng tương thích

Trước khi mua cần xác nhận:

• Số cực và kích thước thực tế của MCB.
• MCB có lắp vừa phần mở của mặt hay không.
• Kiểu đế âm hoặc đế nổi đang sử dụng.
• Khoảng trống bên trong có đủ cho MCB và dây dẫn hay không.
• Vị trí lắp có thuận tiện thao tác cần gạt hay không.

Không nên mặc định mọi MCB 1 cực hoặc 2 cực đều lắp vừa chỉ vì cùng số cực. Cần đối chiếu kích thước và cấu tạo thực tế của thiết bị.

Vật tư cần mua cùng

Một bộ hoàn chỉnh thường cần:

• MCB 1 cực hoặc 2 cực phù hợp.
• Đế âm hoặc đế nổi tương thích.
• Dây điện đúng tiết diện.
• Đầu cốt hoặc phụ kiện đấu nối.
• Vít cố định.
• Nhãn ghi tên nhánh điện nếu cần.
• RCBO hoặc thiết bị chống dòng rò nếu mạch yêu cầu bảo vệ rò điện.

AMCB1N và AMCB2N không thay thế tủ điện trong hệ thống có nhiều nhánh hoặc nhiều thiết bị bảo vệ.

Chuẩn bị

Chuẩn bị đúng mặt AMCB1N hoặc AMCB2N, MCB tương thích, đế lắp, dây dẫn, tua vít cách điện, kìm tuốt dây và thiết bị đo điện.

Phải ngắt nguồn điện tổng hoặc nguồn cấp đến vị trí thi công, sau đó kiểm tra xác nhận dây dẫn đã mất điện hoàn toàn.

Các bước lắp đặt

• Kiểm tra loại MCB, số cực và kích thước mặt.
• Cố định đế âm hoặc đế nổi chắc chắn và ngay ngắn.
• Xác định dây nguồn vào và dây tải ra theo sơ đồ điện.
• Tuốt dây vừa đủ, không làm tổn thương lõi dẫn điện.
• Đấu dây vào đúng đầu vào và đầu ra được ký hiệu trên MCB.
• Siết các vít đầu nối đúng độ chắc.
• Sắp xếp dây gọn, tránh kẹp dây hoặc tạo lực kéo lên cọc MCB.
• Cố định MCB vào vị trí lắp.
• Lắp mặt AMCB1N hoặc AMCB2N, căn đều các cạnh.
• Đóng điện và kiểm tra hoạt động của mạch.

Việc xác định đầu nguồn, đầu tải và sơ đồ đấu nối phải thực hiện theo ký hiệu của MCB cụ thể, không đấu theo suy đoán.

Kiểm tra sau khi lắp

Cần kiểm tra:

• Mặt lắp thẳng, không cong hoặc hở cạnh.
• MCB được giữ chắc và cần gạt không bị cấn.
• Không có lõi đồng hoặc đầu nối bị lộ.
• Dây không bị ép giữa mặt và đế.
• MCB đóng ngắt bình thường.
• Không xuất hiện tiếng rè, mùi khét hoặc nhiệt độ bất thường.

Chỉ thử chức năng bảo vệ theo hướng dẫn của nhà sản xuất MCB và bằng phương pháp phù hợp. Không tự tạo ngắn mạch để kiểm tra.

Lỗi thường gặp

• Chọn AMCB1N cho MCB 2 cực hoặc ngược lại.
• MCB đúng số cực nhưng kích thước, kiểu gá không tương thích.
• Siết dây lỏng làm đầu nối phát nhiệt.
• Đấu nhầm đầu nguồn và đầu tải so với hướng dẫn của MCB.
• Dây quá dài hoặc quá nhiều làm mặt bị đội ra ngoài.
• Lắp MCB có dòng định mức không phù hợp với dây dẫn.
• Dùng MCB thường tại mạch cần bảo vệ dòng rò.

An toàn và bảo trì

Không thao tác bên trong khi mạch đang có điện. Nếu MCB thường xuyên nhảy, cần kiểm tra tải, đường dây và thiết bị sử dụng; không thay bằng MCB có dòng lớn hơn khi chưa kiểm tra khả năng chịu tải của dây.

Định kỳ quan sát tình trạng mặt nhựa, độ chắc của MCB và dấu hiệu phát nhiệt. Cần ngắt điện để xử lý nếu mặt bị biến dạng, đổi màu hoặc có mùi khét.
