Cáp mạng MPE CAT5E-4P FTP 4 đôi có giáp bạc chống nhiễu - bán theo mét

Công dụng

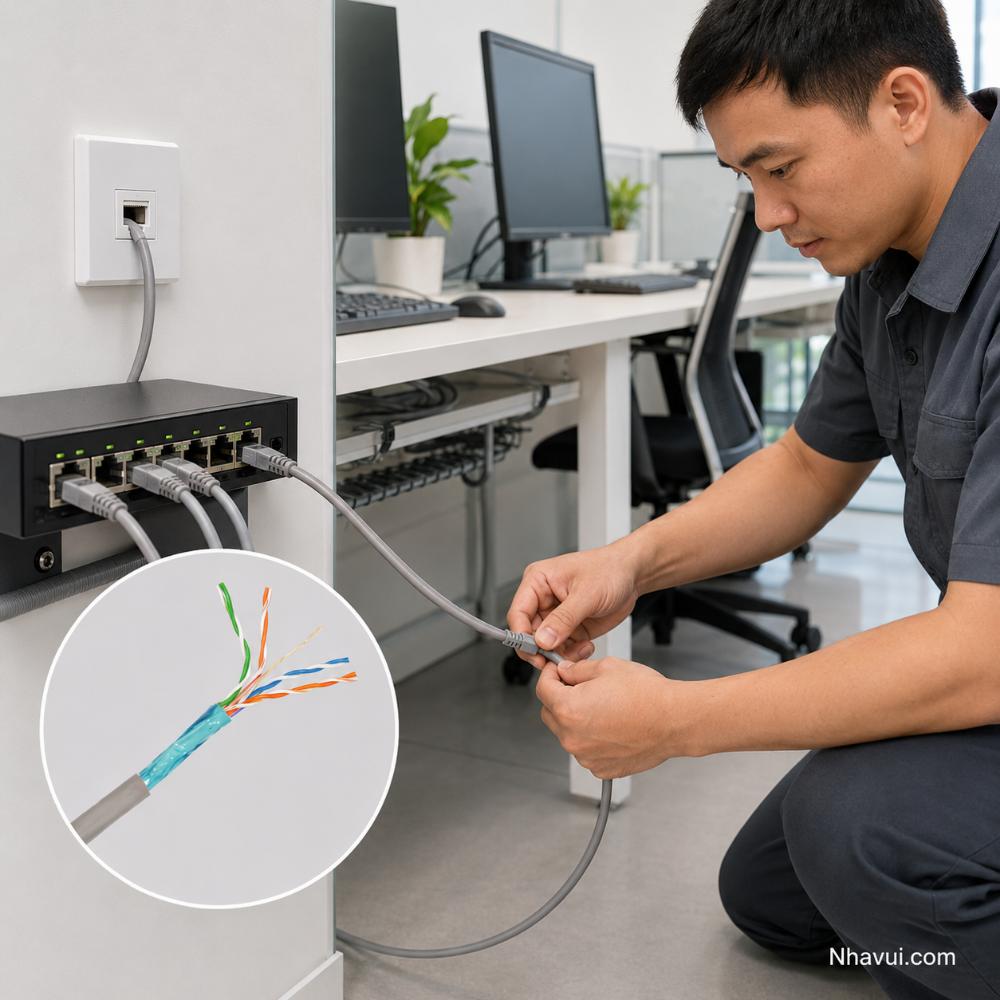

Dùng để truyền dữ liệu giữa các thiết bị Ethernet như máy tính, switch, router và điểm phát Wi-Fi. Lớp giáp bạc hỗ trợ hạn chế nhiễu khi kết hợp với phụ kiện và cách đấu màn chắn phù hợp.

Vị trí và công trình phù hợp

Phù hợp bố trí đường mạng tại nhà ở, căn hộ, văn phòng và cửa hàng. Bảo vệ tuyến bằng ống luồn, máng hoặc hệ thống quản lý cáp phù hợp, tránh vị trí dễ bị va đập và ép cáp.

Vật tư thường dùng cùng

Dùng cùng đầu RJ45, nhân mạng, patch panel, dây nhảy, mặt ổ cắm mạng và vật tư bảo vệ tuyến. Chọn phụ kiện tương thích với kích thước cáp, kiểu lõi và cấu tạo có màn chắn.

Lưu ý khi sử dụng

Không mặc định giáp bạc loại bỏ hoàn toàn nhiễu. Chất lượng kết nối còn phụ thuộc tuyến đi dây, đầu nối, thiết bị và cách xử lý màn chắn.

Tránh kéo căng, gập gãy hoặc siết dây buộc quá chặt. Với ngoài trời, chôn ngầm hoặc hệ thống PoE, cần xác nhận khả năng đáp ứng trước khi sử dụng.

Chọn đúng loại và model

Đặt đúng mã CAT5E-4P, đối chiếu nhãn và cấu tạo có giáp bạc. Không tự gán đặc điểm lõi nhựa chống nhiễu chéo của CAT6E-4P cho sản phẩm này khi chưa có xác nhận.

Kích thước và quy cách

Hãng công bố chiều dài 305 m/cuộn. Nếu mua cắt theo mét, xác nhận chiều dài từng đoạn và yêu cầu giao đoạn liền theo tuyến dự kiến.

Cần xác nhận đường kính của hàng thực tế trước khi chọn đầu nối hoặc tính khả năng chứa cáp của ống.

Màu sắc và cấu tạo

Đối chiếu màu vỏ và nhãn của hàng thực tế nếu cần đồng bộ tuyến cáp.

Phụ kiện cần mua cùng

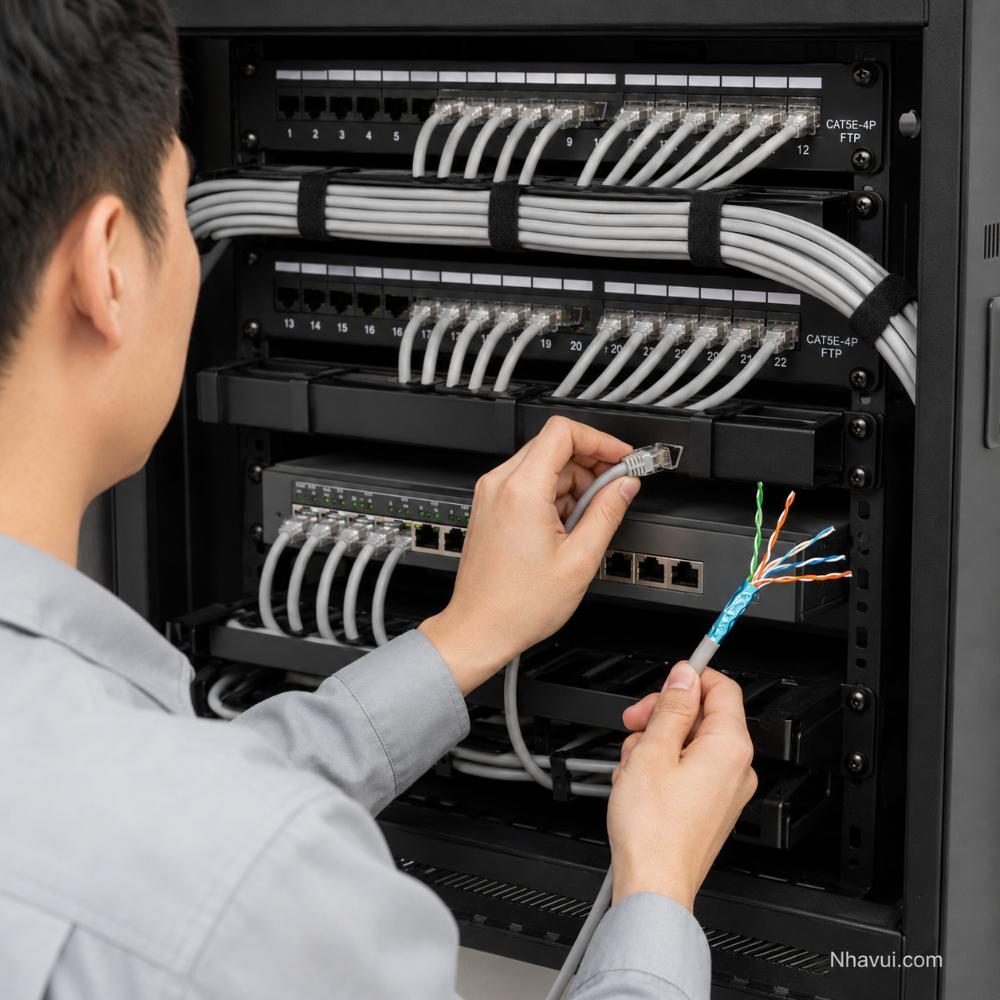

Chuẩn bị đầu RJ45 hoặc nhân mạng có màn chắn tương thích, patch panel nếu cần, dây nhảy và nhãn tuyến. Việc liên kết màn chắn, tiếp địa cần theo thiết kế và hướng dẫn phụ kiện.

Cách tính số lượng

Đo từng tuyến, cộng phần đi lên xuống và đoạn chừa đấu nối. Khi mua theo mét, ghi rõ chiều dài từng đoạn; khi mua nguyên cuộn, tính theo quy cách đóng gói và cách chia tuyến để hạn chế nối giữa đường.

Kiểm tra trước khi đặt hàng

Xác nhận model, đơn vị bán, chiều dài giao hàng, đường kính thực tế, cỡ lõi và kiểu lõi. Nếu cần tốc độ cụ thể, nghiệm thu hiệu năng hoặc cấp nguồn PoE, yêu cầu tài liệu kỹ thuật trước khi chốt.

Chuẩn bị và dụng cụ

Xác định tuyến, điểm mạng và vị trí thiết bị tập trung. Chuẩn bị dụng cụ tuốt vỏ, kìm bấm hoặc dụng cụ nhấn nhân mạng, máy kiểm tra cáp, dây mồi, nhãn và phụ kiện tương thích.

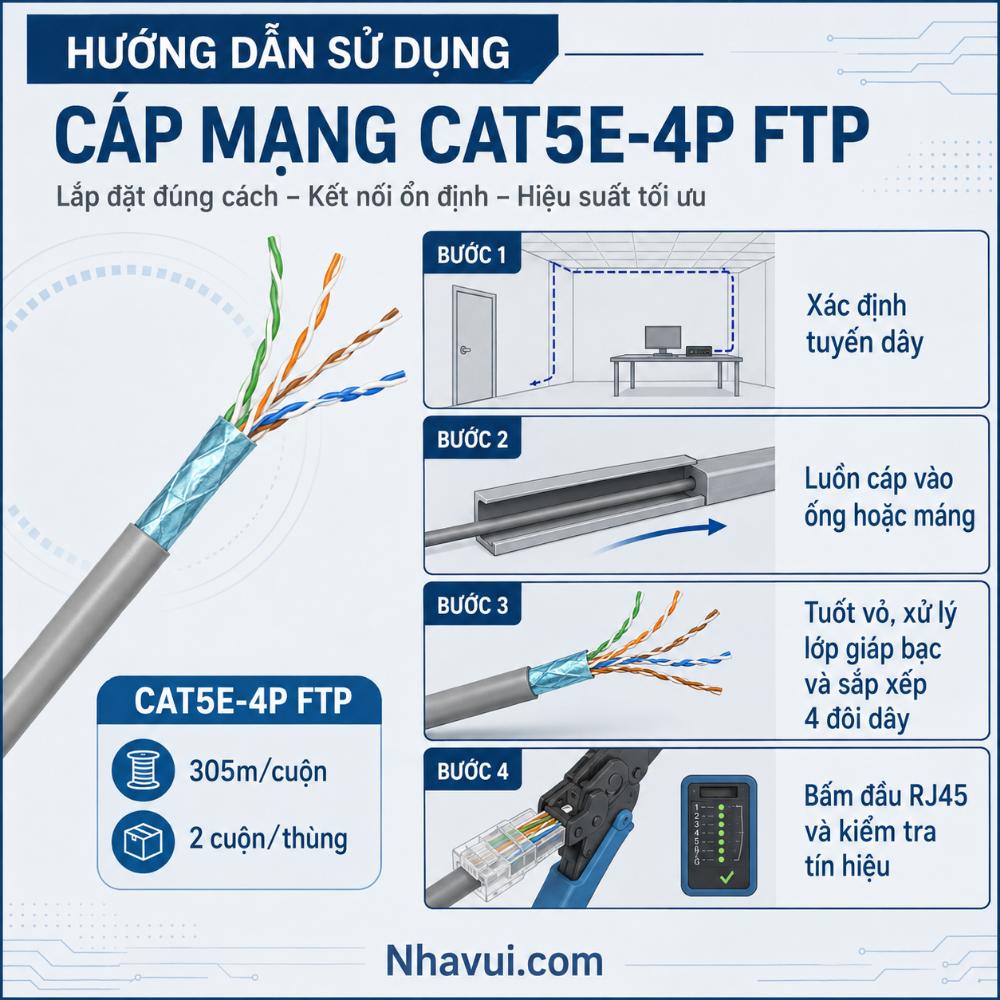

Cách lắp đặt

• Kéo cáp nhẹ, tránh xoắn, gập và cọ vào cạnh sắc.
• Bố trí tuyến cách nguồn gây nhiễu theo thiết kế.
• Chừa dây đủ đấu nối và đánh dấu hai đầu.
• Tuốt vỏ vừa đủ, giữ độ xoắn của các đôi dây sát điểm đấu.
• Xử lý giáp bạc theo hướng dẫn phụ kiện, tránh chạm vào tiếp điểm tín hiệu.
• Đấu đúng sơ đồ đã chọn; tuyến thẳng dùng cùng sơ đồ ở hai đầu.
• Kiểm tra tuyến trước khi kết nối thiết bị.

Kiểm tra sau khi lắp

Kiểm tra thứ tự dây, đứt mạch, chập và lỗi tách cặp. Kiểm tra màn chắn theo cấu hình hệ thống, sau đó thử kết nối thực tế.

Nếu công trình yêu cầu nghiệm thu hiệu năng, dùng máy đo phù hợp; máy kiểm tra thông mạch chưa đủ xác nhận chất lượng truyền dẫn.

Lỗi thường gặp

• Không kết nối: kiểm tra sơ đồ đấu và tiếp xúc đầu nối.
• Kết nối chập chờn: kiểm tra cáp bị ép, gập hoặc đầu nối lỏng.
• Tốc độ thấp: kiểm tra các đôi dây, phụ kiện và thiết bị mạng.
• Nhiễu: kiểm tra tuyến đi dây, cách đấu màn chắn và tiếp địa.

An toàn và bảo trì

Không dùng cáp mạng thay dây điện dân dụng. Khi thao tác trên tuyến có PoE, ngắt nguồn cấp trước khi sửa.

Giữ đầu nối khô, sạch; thay đoạn cáp hỏng và tránh nối xoắn tạm. Lưu nhãn tuyến để thuận tiện kiểm tra sau này.
