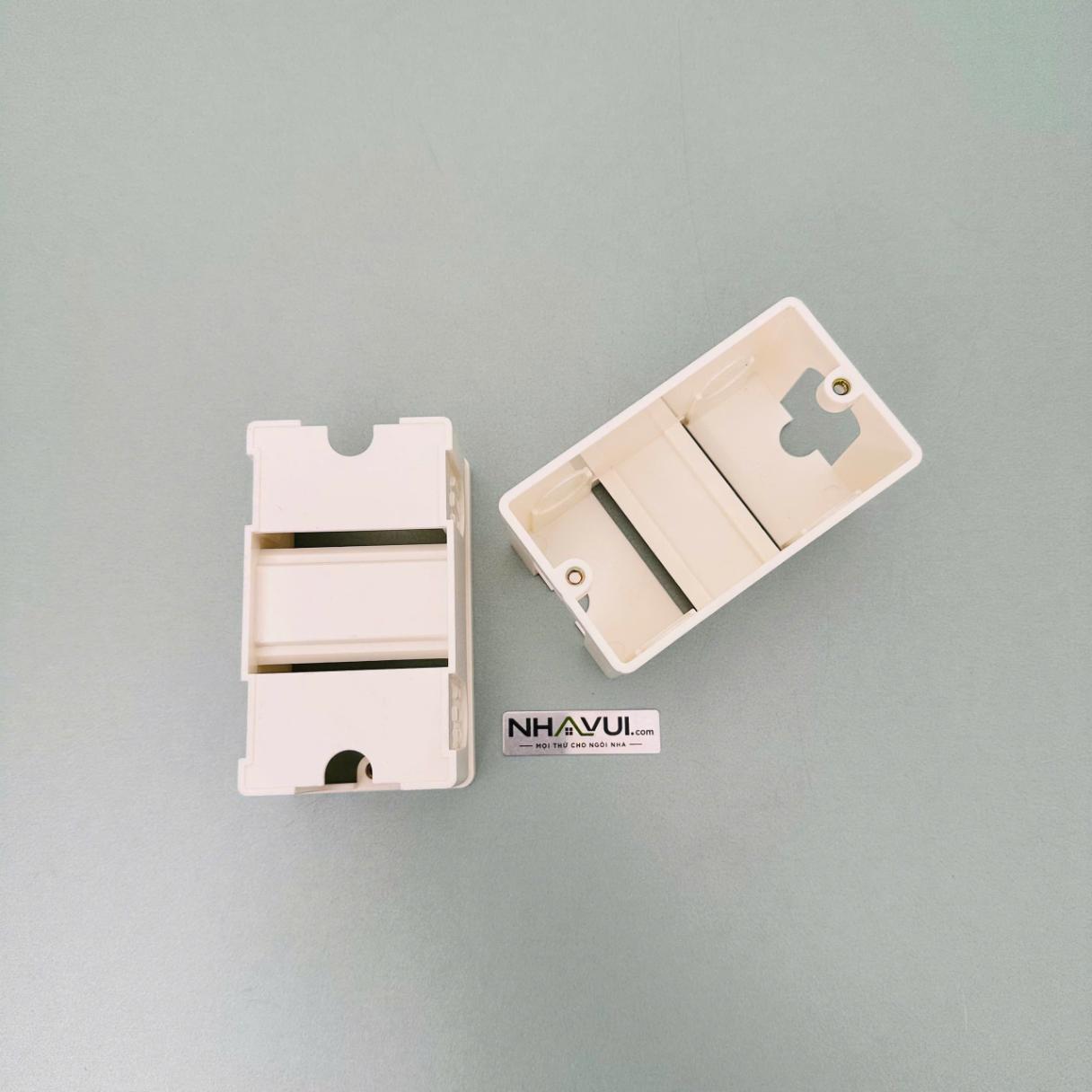

Hộp đế nhựa âm tường MPE A157 MCB là phụ kiện được thiết kế để tạo khoang lắp đặt MCB bên trong tường. Sản phẩm giúp bố trí thiết bị đóng cắt gọn gàng, phù hợp với hệ thống điện âm tại nhà ở, căn hộ, văn phòng và các công trình dân dụng.

Hộp có kích thước 114×65×57 mm, vật liệu bằng nhựa và được MPE công bố sử dụng trong nhà. Đây là hộp đế lắp âm, không phải MCB và cũng không phải tủ điện phân phối hoàn chỉnh.

MCB là thiết bị đóng cắt thường được sử dụng để bảo vệ và điều khiển từng nhánh điện. Khi cần bố trí MCB riêng trên tường, hộp đế âm giúp tạo không gian chứa phần thân thiết bị, đầu nối và dây dẫn phía sau.

Sau khi hoàn thiện, phần thân hộp A157 MCB nằm bên trong tường, còn khu vực thao tác của thiết bị được bố trí hướng ra ngoài. Cách lắp này giúp vị trí đóng cắt gọn hơn so với sử dụng hộp nổi.

Số cực và model MCB tương thích cụ thể chưa được MPE công bố trên trang sản phẩm. Vì vậy, cần đối chiếu kích thước thiết bị, mặt che và hộp thực tế trước khi thi công.

MPE công bố kích thước của hộp đế nhựa âm tường A157 MCB là:

  • Chiều dài: 114 mm
  • Chiều rộng: 65 mm
  • Chiều sâu: 57 mm

Kích thước này là kích thước tổng thể của hộp. Khả năng lắp đặt thực tế còn phụ thuộc vào chiều sâu của MCB, cách đi dây, đầu nối và loại mặt che được sử dụng.

Trước khi khoét tường hoặc hoàn thiện phần xây dựng, người thi công nên đo sản phẩm thực tế để xác định chính xác kích thước lỗ chờ. Không nên sử dụng trực tiếp kích thước tổng thể của hộp làm kích thước khoét tường nếu chưa kiểm tra cấu tạo bên ngoài.

Theo thông tin chính thức của MPE, A157 MCB được làm từ nhựa và có môi trường hoạt động là trong nhà. Vỏ hộp tạo khoang ngăn cách giữa thiết bị điện với lớp vật liệu xây dựng xung quanh, đồng thời hỗ trợ sắp xếp dây dẫn tại vị trí lắp đặt.

Hộp nên được bố trí tại khu vực khô ráo, tránh vị trí có nguy cơ ngấm nước hoặc độ ẩm cao nếu chưa có giải pháp bảo vệ phù hợp.

MPE chỉ công bố vật liệu của model này là nhựa, không nêu cụ thể cấp nhựa. Vì vậy, bài viết không sử dụng các mô tả như nhựa PC, chống cháy, chống va đập hoặc chịu nhiệt khi chưa có tài liệu xác nhận riêng cho A157 MCB.

Hộp đế nhựa âm tường MPE A157 MCB có thể được sử dụng tại:

  • Vị trí lắp MCB riêng trong nhà
  • Hệ thống điện âm tường của nhà phố
  • Căn hộ và chung cư
  • Văn phòng hoặc cửa hàng
  • Khu vực cần bố trí thiết bị đóng cắt gọn trên tường
  • Công trình cần tạo khoang chứa MCB và phần dây đấu nối

Nếu hệ thống cần lắp nhiều MCB, RCCB, RCBO hoặc thiết bị đóng cắt khác, nên lựa chọn tủ điện có số module phù hợp thay vì sử dụng hộp đế âm đơn lẻ.

  • Thương hiệu: MPE
  • Tên sản phẩm: Hộp đế nhựa âm tường dùng cho MCB
  • Model: A157 MCB
  • Kích thước: 114×65×57 mm
  • Vật liệu cấu thành: Nhựa
  • Môi trường hoạt động: Trong nhà
  • Kiểu lắp đặt: Âm tường
  • Bảo hành: 1 năm
  • Quy cách đóng gói: 90 cái/thùng
  • Đơn vị tính: Cái

Quy cách 90 cái/thùng là thông tin đóng gói phục vụ nhập hàng và quản lý kho, không phải số lượng mua tối thiểu.

A157 MCB và A157N là hai sản phẩm khác nhau:

  • A157 MCB: hộp đế nhựa âm tường dùng cho MCB, kích thước 114×65×57 mm.
  • A157N: hộp nhựa âm tường đơn, kích thước 105×65×40 mm.

A157 MCB được thiết kế cho vị trí lắp MCB, trong khi A157N là hộp âm đơn dùng cho nhóm mặt và thiết bị phù hợp. Không nên thay thế hai model cho nhau nếu chưa kiểm tra kích thước và cấu tạo lắp ghép.

Trước khi đặt mua hộp đế âm A157 MCB, cần xác định:

  • Kích thước của MCB cần lắp
  • Số cực hoặc số module của thiết bị
  • Loại mặt che sử dụng cùng
  • Chiều sâu tường tại vị trí thi công
  • Hướng đi của ống luồn và dây điện
  • Không gian cần thiết cho đầu nối phía sau
  • Khả năng tháo lắp và bảo trì sau khi hoàn thiện

Không nên mặc định hộp tương thích với mọi loại MCB chỉ dựa trên tên sản phẩm. Việc kiểm tra đồng bộ hộp đế, MCB và mặt che giúp hạn chế tình trạng không vừa thiết bị hoặc phải sửa lại phần tường đã hoàn thiện.

Hộp cần được đặt đúng chiều, đúng cao độ và cố định chắc chắn trước khi tô trát. Miệng hộp phải phù hợp với bề mặt tường hoàn thiện để MCB và mặt che không bị lệch, chìm quá sâu hoặc nhô ra ngoài.

Ống luồn dây nên được đưa vào hộp đúng vị trí. Phần dây chờ cần đủ chiều dài để đấu nối nhưng không nên để quá nhiều dây gây chèn ép thiết bị.

Phải ngắt nguồn điện trước khi lắp MCB hoặc thực hiện đấu nối. Công việc nên được thực hiện bởi thợ điện có chuyên môn và tuân thủ sơ đồ kỹ thuật của thiết bị đóng cắt.

Với kích thước 114×65×57 mm, kết cấu bằng nhựa và thiết kế dùng trong nhà, hộp đế nhựa âm tường MPE A157 MCB phù hợp cho các vị trí cần bố trí MCB âm tường gọn gàng.

Để lắp đặt chính xác, cần kiểm tra đồng thời kích thước hộp, MCB, mặt che và không gian đi dây trước khi hoàn thiện phần xây dựng.
