Ổ cắm đôi 2 chấu đế liền MPE A20US2N 16A

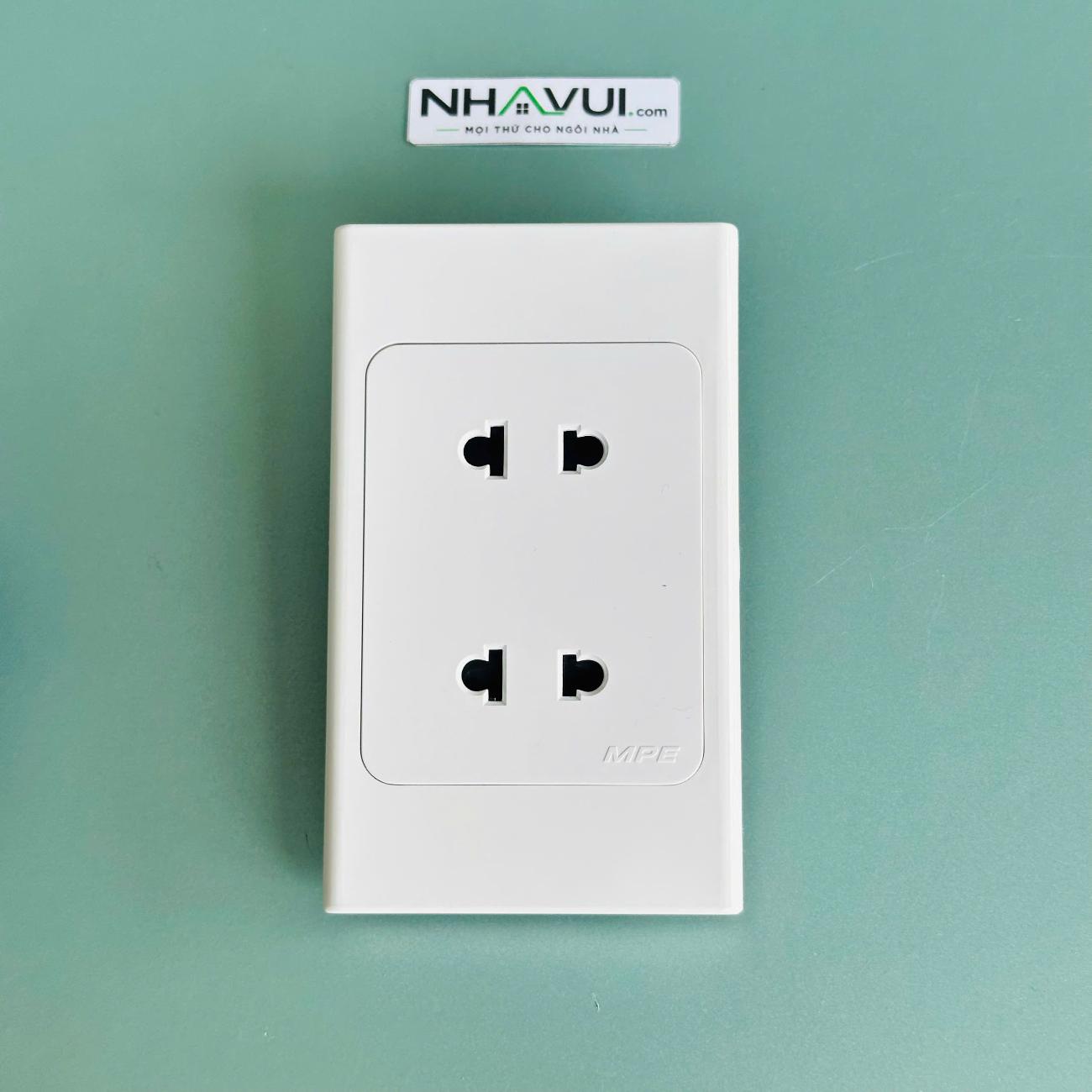

Giới thiệu ổ cắm đôi 2 chấu MPE A20US2N

MPE A20US2N là ổ cắm đôi 2 chấu đế liền 16A, thuộc nhóm công tắc và ổ cắm của MPE. Sản phẩm tích hợp hai vị trí ổ cắm 2 chấu trên cùng một mặt, phù hợp cho những khu vực cần bố trí hai điểm cấp điện tại cùng vị trí. MPE xác nhận chính xác model A20US2N, điện áp 220–250V AC và kích thước kỹ thuật 120 x 72 mm.

Catalogue MPE cũng xếp A20US2N trong nhóm mặt công tắc và ổ cắm Seri A20 Plus, với mô tả ổ cắm đôi 2 chấu đế liền 16A.

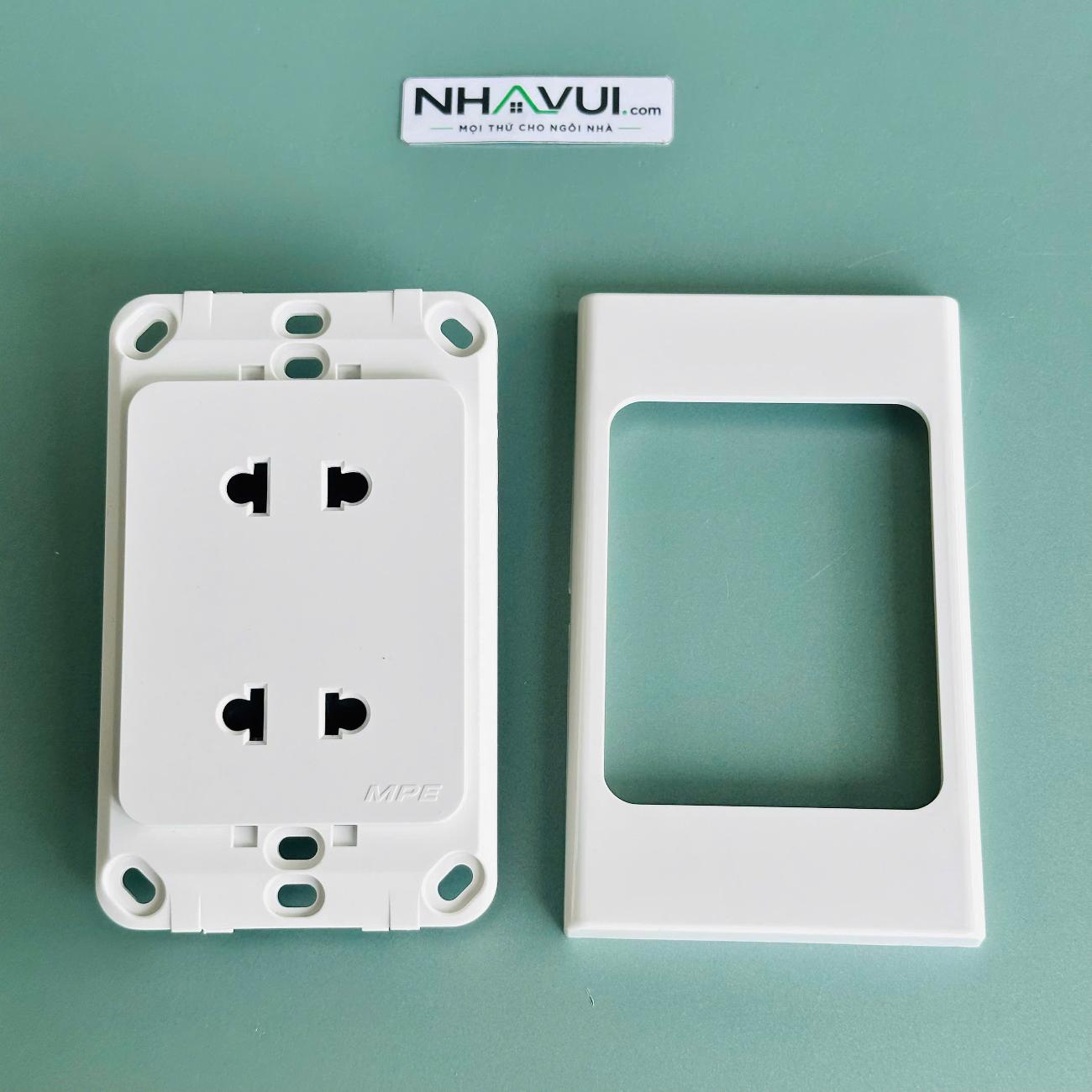

Thiết kế ổ cắm đôi đế liền

A20US2N sử dụng thiết kế đế liền, tích hợp phần mặt và hai vị trí ổ cắm thành một cụm hoàn chỉnh.

Hai ổ cắm 2 chấu được bố trí trên cùng mặt 120 x 72 mm, giúp tăng số điểm cắm điện mà không cần bố trí hai cụm ổ cắm riêng biệt.

Hai vị trí ổ cắm 2 chấu

Sản phẩm có 2 vị trí ổ cắm 2 chấu, phù hợp với các loại phích cắm 2 chấu có kích thước và tiêu chuẩn tương thích.

Cấu hình này thích hợp cho các khu vực thường sử dụng đồng thời nhiều thiết bị điện dân dụng như phòng ngủ, phòng khách, khu vực bàn làm việc hoặc văn phòng.

Dòng tải 16A

A20US2N được MPE công bố ở mức 16A.

Khi sử dụng đồng thời hai vị trí ổ cắm, cần tính tổng tải của các thiết bị kết nối và không sử dụng vượt quá giới hạn của cụm ổ cắm cũng như hệ thống dây dẫn phía sau.

Điện áp 220–250V AC

Điện áp đầu vào của A20US2N được MPE công bố là 220–250V AC.

Sản phẩm phù hợp với hệ thống điện xoay chiều có điện áp tương ứng và cần được đấu nối đúng kỹ thuật trước khi đưa vào sử dụng.

Kích thước 120 x 72 mm

Thông số kỹ thuật chi tiết trên trang chính hãng ghi kích thước A20US2N là 120 x 72 mm.

Tên thương mại trên trang MPE sử dụng cách ghi “KT120x70mm”, nhưng mục thông số kỹ thuật chi tiết xác nhận kích thước 120 x 72 mm. Vì vậy bài đăng sử dụng số liệu 120 x 72 mm theo trường kỹ thuật của hãng.

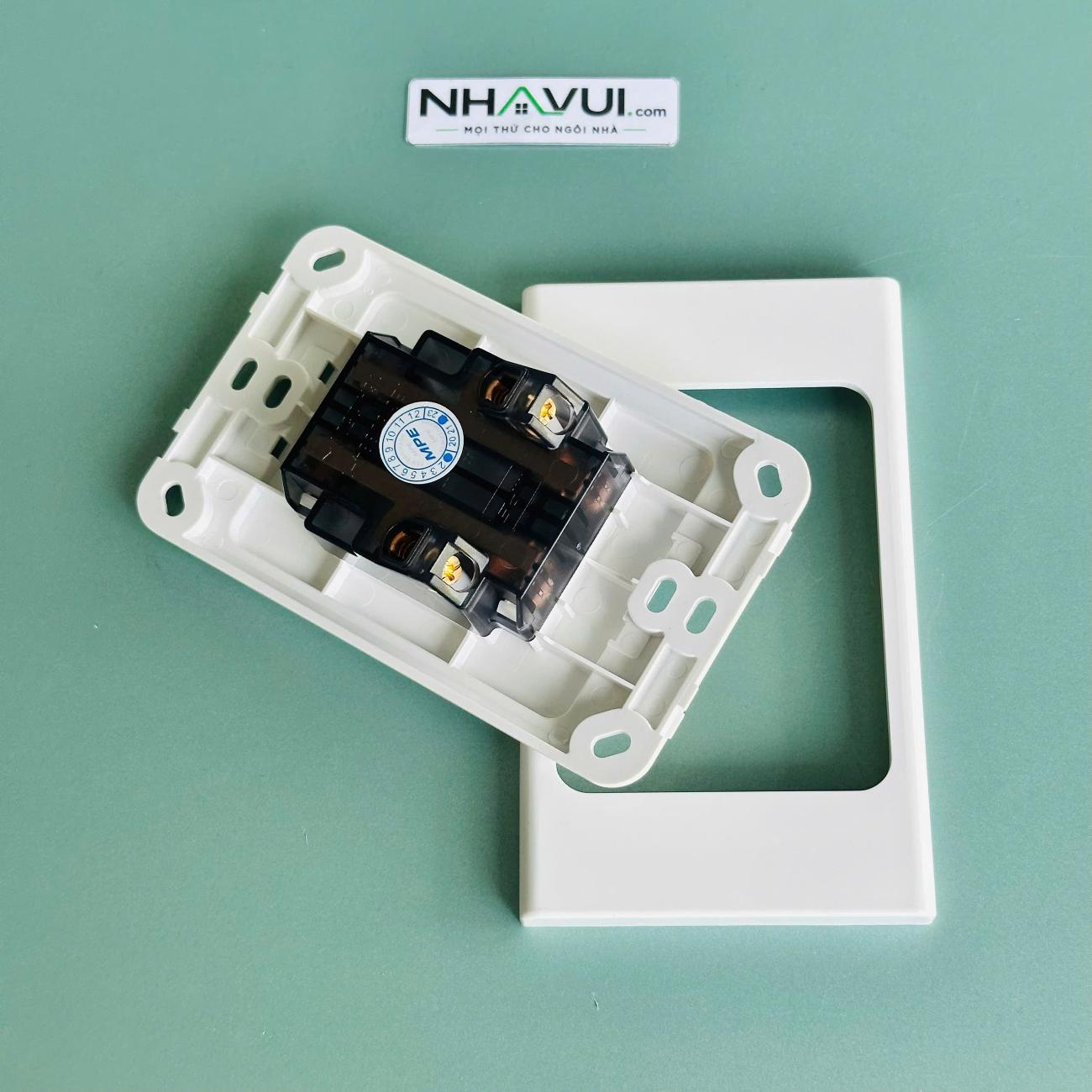

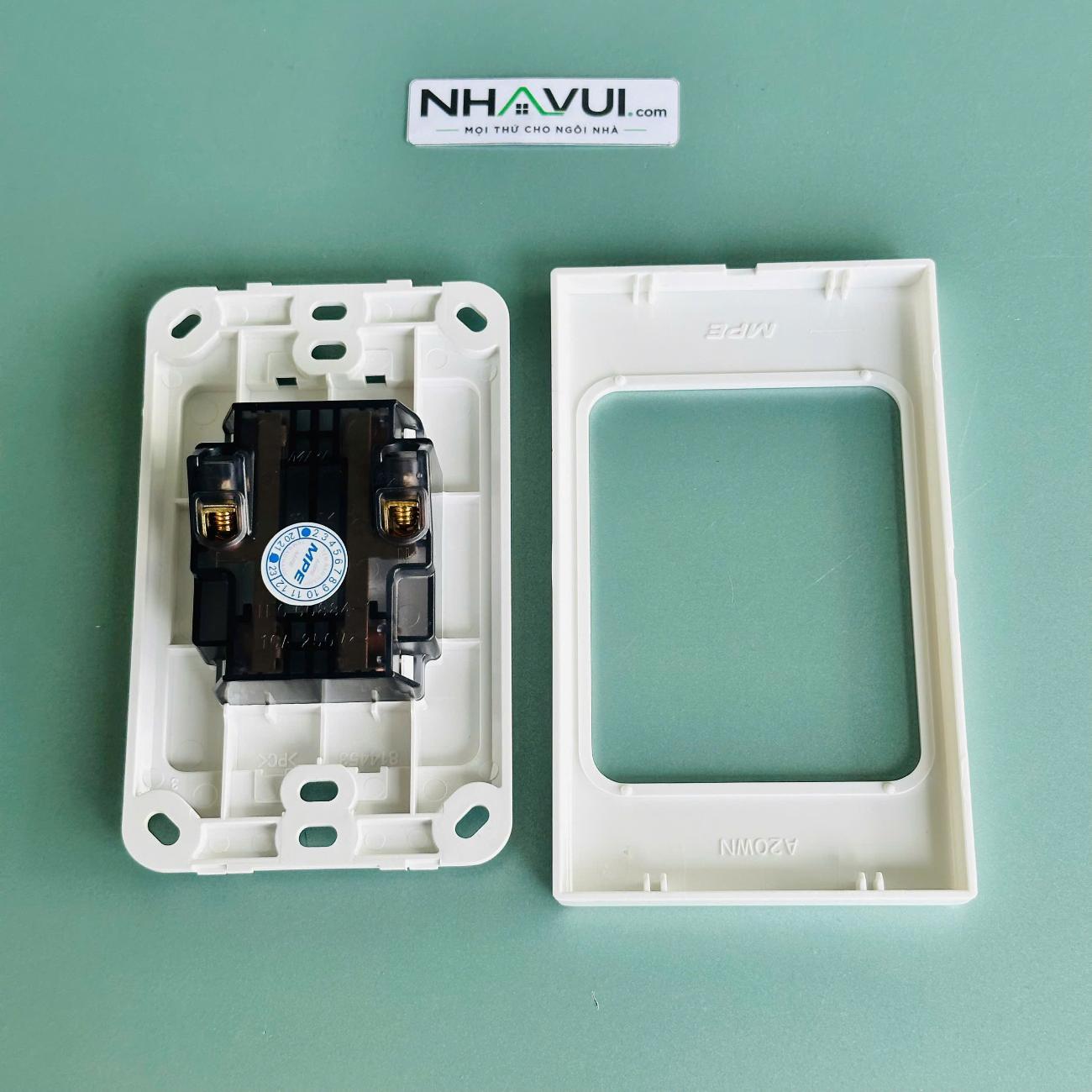

Vật liệu nhựa và đồng

MPE công bố vật liệu cấu thành sản phẩm gồm nhựa và đồng. Phần giới thiệu của hãng cho biết mặt nạ Seri A20 sử dụng nhựa PC có khả năng chống cháy và chống va đập.

Ứng dụng

Ổ cắm đôi 2 chấu MPE A20US2N phù hợp sử dụng tại:

• Nhà ở.
• Căn hộ.
• Phòng khách.
• Phòng ngủ.
• Khu vực bàn làm việc.
• Văn phòng.
• Cửa hàng.
• Các vị trí cần hai điểm cắm điện 2 chấu trên cùng một mặt.

MPE xác định môi trường hoạt động của sản phẩm là trong nhà.

Thông số kỹ thuật

• Thương hiệu: MPE
• Seri: A20 Plus
• Model: A20US2N
• Loại sản phẩm: Ổ cắm đôi 2 chấu đế liền
• Số vị trí ổ cắm: 2
• Loại ổ cắm: 2 chấu
• Dòng tải: 16A
• Điện áp: 220–250V AC
• Kích thước: 120 x 72 mm
• Vật liệu: Nhựa, đồng
• Môi trường hoạt động: Trong nhà
• Quy cách đóng gói: 100 cái/thùng
• Bảo hành: 1 năm.

Hướng dẫn lắp đặt

Ngắt nguồn điện trước khi lắp đặt hoặc tháo ổ cắm.

Đấu dây dẫn vào đúng đầu cực của sản phẩm và siết chắc các vị trí kết nối. Sau đó cố định cụm ổ cắm vào đế lắp đặt, căn chỉnh mặt thiết bị ngay ngắn trước khi cấp điện trở lại.

Sau khi hoàn thành cần kiểm tra các mối nối, độ chắc chắn của ổ cắm và bảo đảm không có phần dây dẫn trần bị hở ra ngoài.

Lưu ý khi sử dụng

Không sử dụng cụm ổ cắm vượt quá giới hạn 16A mà MPE công bố.

Khi sử dụng đồng thời hai ổ cắm, cần tính tổng tải của các thiết bị. Không tiếp tục sử dụng nếu phát hiện ổ cắm lỏng, nóng bất thường, cháy xém hoặc có dấu hiệu tiếp xúc điện không ổn định.

Sản phẩm được thiết kế cho môi trường trong nhà.

Kiểm tra đúng loại ổ cắm

Mã A20US2N là ổ cắm đôi 2 chấu dạng đế liền. Người mua cần phân biệt với ổ cắm đơn, ổ cắm 3 chấu có tiếp đất và loại hạt rời lắp trên mặt tổ hợp.

Thông số chính cần đối chiếu:

• Model: A20US2N.
• Số vị trí cắm: 2.
• Kiểu chân cắm: 2 chấu.
• Dòng điện định mức: 16A.
• Điện áp sử dụng: 220–250V AC.
• Màu hoàn thiện: trắng.
• Kích thước mặt khoảng 120 × 72mm; một số tên danh mục có thể ghi quy tròn 120 × 70mm.

Khi thay ổ cắm cũ, nên đo kích thước mặt và kiểm tra vị trí vít của đế âm hoặc đế nổi hiện có trước khi đặt hàng.

Chọn theo nhu cầu sử dụng

Dòng điện 16A là mức định mức của cả bộ ổ cắm, không nên hiểu là mỗi vị trí cắm đều có thể đồng thời tải 16A. Tổng tải của các thiết bị cắm cùng lúc phải nằm trong giới hạn của ổ cắm, dây dẫn và thiết bị bảo vệ trên mạch.

Nếu thiết bị sử dụng phích 3 chấu hoặc yêu cầu nối đất, nên chọn ổ cắm có cực tiếp đất thay cho A20US2N. Với thiết bị công suất lớn, cần kiểm tra riêng dòng làm việc, tiết diện dây và aptomat của đường điện.

Vật tư cần mua cùng

Tùy hiện trạng công trình, có thể cần thêm:

• Đế âm hoặc đế nổi tương thích.
• Dây dẫn có tiết diện phù hợp với tải.
• Aptomat bảo vệ cho nhánh điện.
• Đầu nối hoặc đầu cốt đúng loại.
• Mặt che chống nước nếu lắp ở khu vực có nguy cơ ẩm, nhưng nên ưu tiên ổ cắm chuyên dụng cho môi trường này.

Trước khi nhận hàng, cần kiểm tra đúng model A20US2N, mặt ổ cắm không nứt vỡ, chân tiếp điện không biến dạng và các vít đấu dây còn đầy đủ.

Chuẩn bị

Cần chuẩn bị tua vít cách điện, kìm tuốt dây, bút thử điện hoặc thiết bị đo điện, đế lắp phù hợp và vật tư đấu nối cần thiết.

Phải ngắt aptomat cấp điện cho khu vực lắp đặt. Sau khi ngắt, dùng thiết bị đo để xác nhận dây dẫn đã hoàn toàn mất điện trước khi thao tác.

Các bước lắp đặt

• Tháo mặt hoặc cụm ổ cắm theo đúng kết cấu của sản phẩm.
• Kiểm tra dây nguồn, loại bỏ phần dây bị cháy, oxy hóa hoặc hư hỏng.
• Tuốt lớp cách điện với chiều dài vừa đủ, không để lõi đồng thừa ra ngoài cọc đấu.
• Đấu dây pha và dây trung tính vào đúng các cực được ký hiệu trên sản phẩm.
• Siết chắc vít giữ dây nhưng không dùng lực quá mạnh làm hỏng ren hoặc biến dạng cọc đấu.
• Sắp xếp dây gọn trong đế, tránh để dây bị kẹp hoặc gập sát đầu nối.
• Cố định ổ cắm lên đế âm hoặc đế nổi, căn mặt ổ cắm ngay ngắn.
• Lắp hoàn thiện mặt che, sau đó mới đóng điện để kiểm tra.

Nếu ký hiệu đầu nối không rõ hoặc hệ thống dây điện cũ không xác định được dây pha và dây trung tính, nên giao việc lắp đặt cho thợ điện có chuyên môn.

Kiểm tra sau khi lắp

Sau khi cấp điện, thử lần lượt từng vị trí cắm bằng thiết bị có công suất phù hợp. Phích cắm phải được giữ chắc, không lỏng, không phát tia lửa và không có tiếng rè bất thường.

Theo dõi ổ cắm trong lần sử dụng đầu tiên. Nếu mặt ổ cắm nóng nhanh, có mùi khét, đổi màu hoặc chập chờn, cần ngắt điện và kiểm tra lại ngay.

Lỗi thường gặp

• Chọn ổ 2 chấu cho thiết bị cần nối đất.
• Đấu dây chưa chặt làm điểm tiếp xúc phát nhiệt.
• Tuốt dây quá dài khiến lõi đồng hở ra ngoài.
• Dùng hai thiết bị có tổng tải vượt khả năng của ổ cắm hoặc đường dây.
• Lắp tại nơi ẩm ướt nhưng không có biện pháp bảo vệ phù hợp.
• Đế âm không đúng kích thước khiến mặt ổ cắm bị cong hoặc không cố định chắc.

An toàn và bảo trì

Không cắm nhiều ổ chia nối tiếp để sử dụng đồng thời các thiết bị công suất lớn. Không thao tác bằng tay ướt và không kéo dây điện để rút phích cắm.

Nên kiểm tra định kỳ độ chắc của mặt ổ, dấu hiệu phát nhiệt và tình trạng tiếp xúc của phích cắm. Thay ổ cắm nếu nhựa nứt, lỗ cắm bị lỏng, bề mặt cháy sém hoặc xuất hiện mùi khét.
