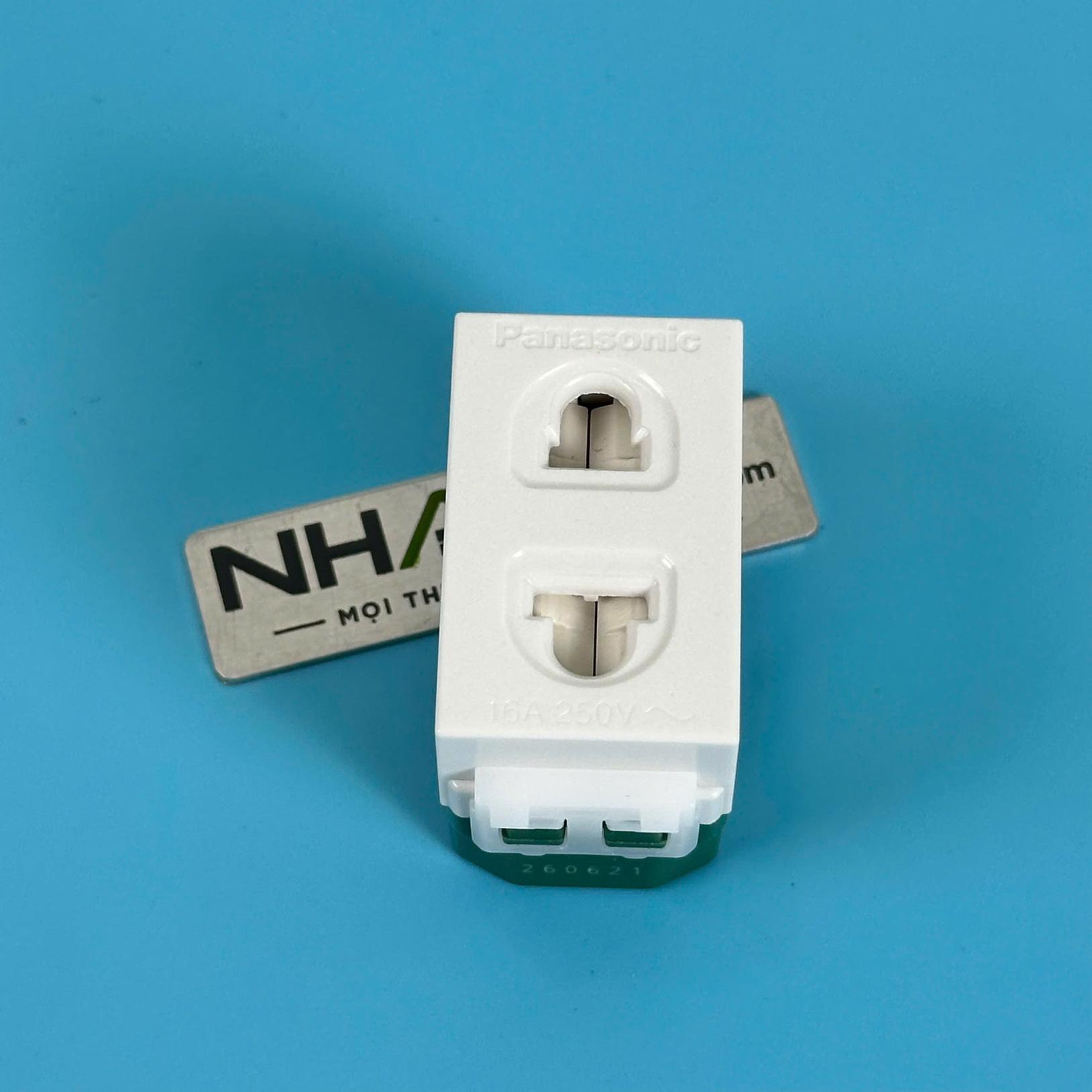

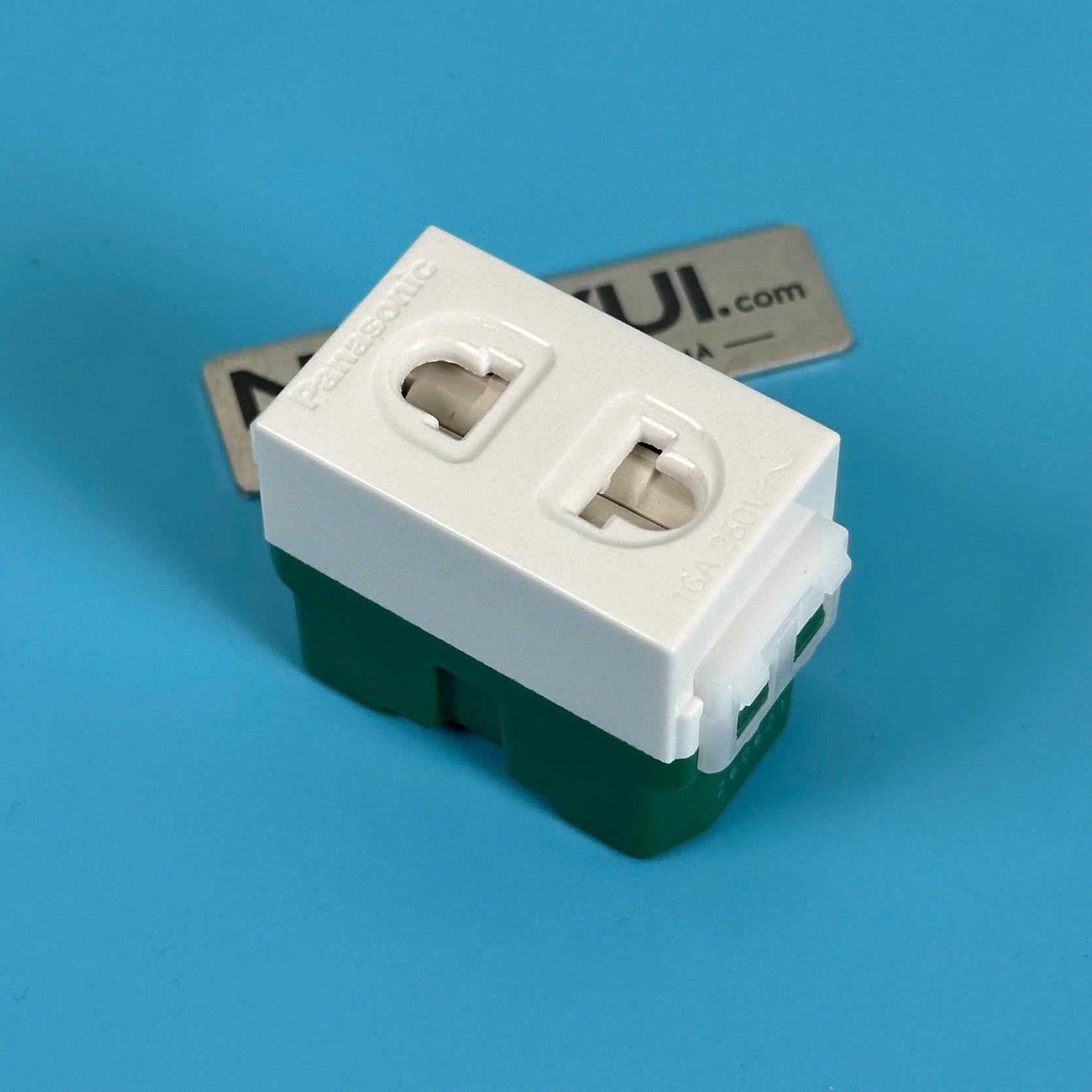

Ổ cắm đơn có màn che Panasonic WEV1081SW WIDE Series 250VAC – 16A

Cấp điện cho thiết bị dân dụng

Ổ cắm dùng để kết nối nguồn điện cho quạt, đèn bàn, tivi, bộ sạc, máy tính và các thiết bị gia dụng có công suất phù hợp.

Vị trí sử dụng

• Phòng khách, phòng ngủ và phòng làm việc.
• Nhà phố, căn hộ, văn phòng và khách sạn.
• Bàn làm việc, đầu giường hoặc khu vực đặt tivi.
• Các vị trí chỉ cần một điểm cấp điện.

Thiết kế ổ cắm đa năng

Hình dạng lỗ cắm phù hợp với nhiều loại phích hai chấu thông dụng có chân tròn hoặc chân dẹt tương thích. Sản phẩm không có cực nối đất, vì vậy không thay thế ổ cắm ba chấu dành cho thiết bị cần tiếp địa.

Màn che an toàn

Màn che nằm bên trong lỗ cắm, giúp hạn chế vật lạ tiếp xúc trực tiếp với bộ phận dẫn điện. Tuy nhiên, màn che không có nghĩa là sản phẩm chống nước và không thay thế hoàn toàn biện pháp bảo vệ trẻ nhỏ.

Lưu ý khi sử dụng

Không cắm thiết bị có tổng tải vượt quá khả năng của ổ cắm, dây dẫn hoặc CB bảo vệ. Không dùng phích cắm bị cong, cháy xém, lỏng chân hoặc không phù hợp với cấu tạo lỗ cắm.

Chọn đúng model

WEV1081SW là phiên bản màu trắng, sử dụng đầu nối cắm nhanh. Nếu cần kiểu đấu dây bắt vít, có thể chọn model WEV1081-7SW sau khi kiểm tra khả năng tương thích với hệ thiết bị đang lắp.

Phân biệt với ổ cắm có nối đất

WEV1081SW là ổ cắm đơn có màn che nhưng không có cực nối đất. Nếu thiết bị sử dụng phích ba chấu hoặc cần tiếp địa, nên chọn ổ cắm có dây nối đất phù hợp, chẳng hạn dòng WEV1181.

Kiểm tra phụ kiện đi cùng

• Mặt che Panasonic Wide Series tương thích.
• Đế âm hoặc đế nổi phù hợp vị trí lắp.
• Dây dẫn đúng loại và tiết diện cho đầu nối cắm nhanh.
• CB bảo vệ phù hợp với dây dẫn và tải của mạch.
• Hộp âm có đủ chiều sâu để bố trí dây.

Chọn theo nhu cầu sử dụng

WEV1081SW phù hợp với vị trí chỉ cần một ổ cắm và thiết bị không yêu cầu tiếp địa. Nếu thường xuyên sử dụng hai thiết bị, nên cân nhắc ổ cắm đôi để hạn chế dùng đầu chia điện ngoài.

Lưu ý trước khi đặt hàng

Sản phẩm không tích hợp cổng USB, không có cực nối đất và không được xác định là ổ cắm chống nước. Cần kiểm tra đúng model, màu sắc, kiểu đấu dây và phụ kiện Wide Series trước khi mua.

Chuẩn bị

• Tua vít và dụng cụ tuốt dây.
• Bút thử điện hoặc thiết bị đo điện.
• Dây dẫn phù hợp với đầu nối cắm nhanh.
• Mặt che và đế Panasonic Wide Series.
• Dụng cụ bảo hộ cách điện.

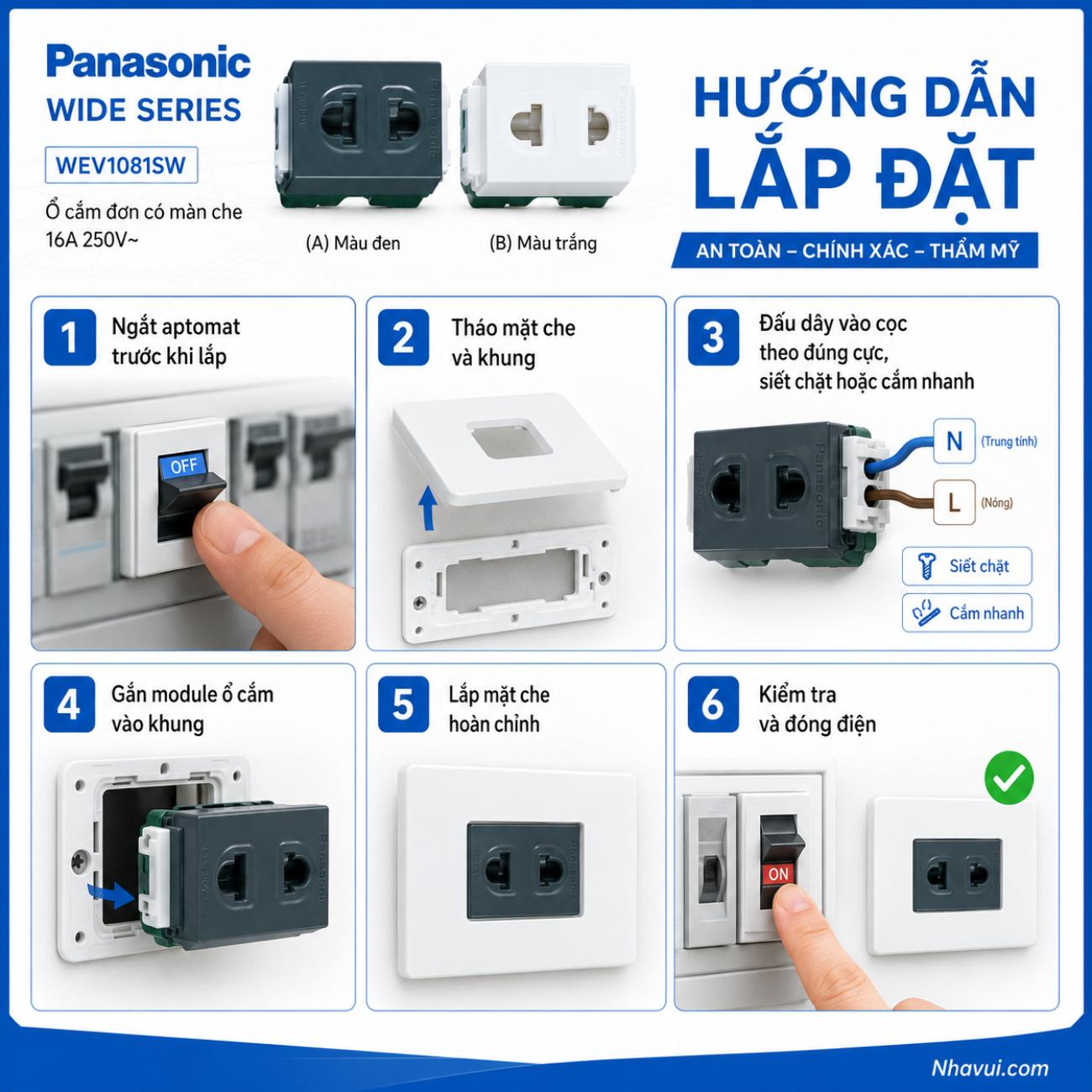

Ngắt nguồn điện

Tắt CB cấp điện cho mạch. Kiểm tra lại bằng thiết bị đo để chắc chắn đầu dây không còn điện trước khi lắp đặt.

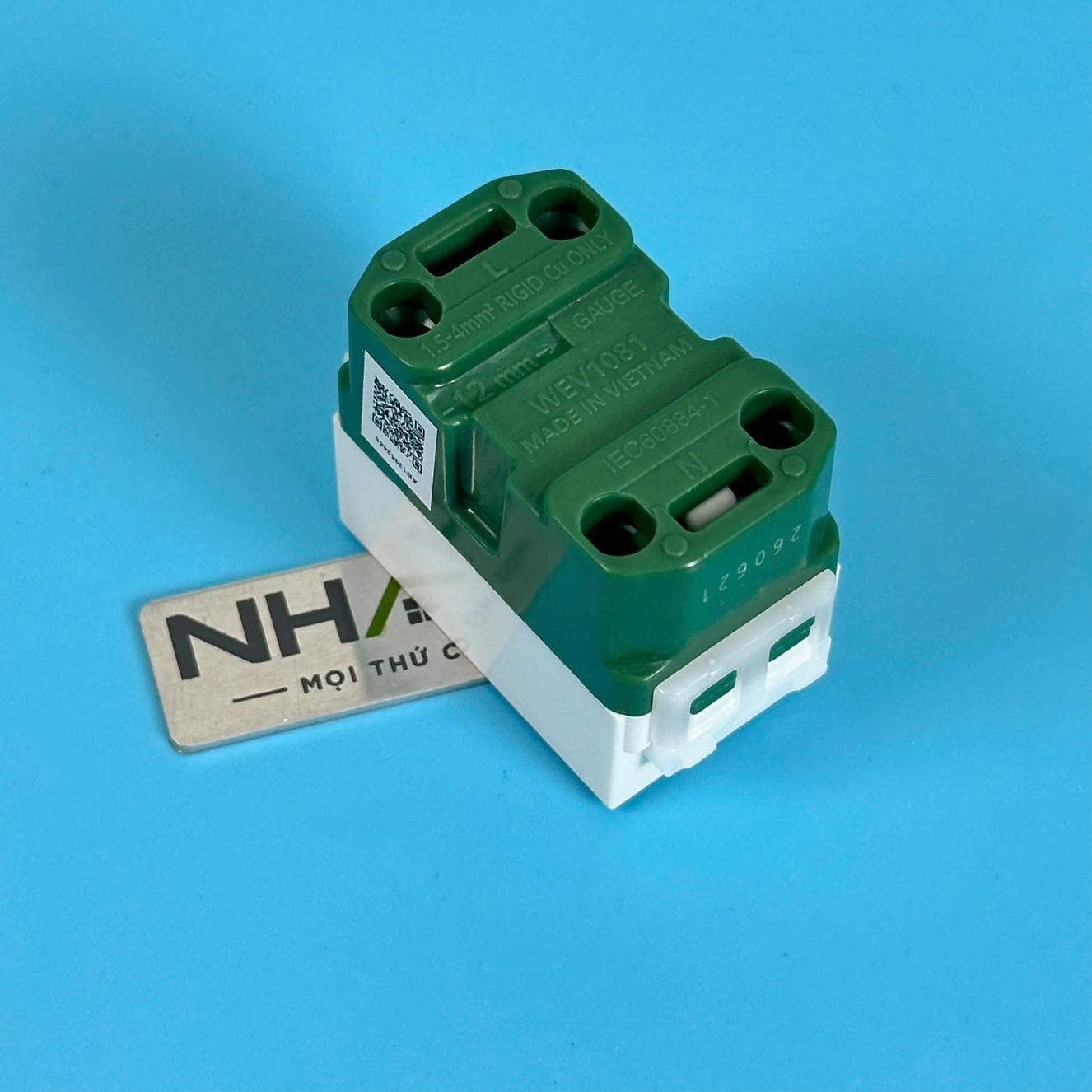

Đấu dây vào ổ cắm

Xác định đúng dây pha và dây trung tính. Tuốt vỏ dây với chiều dài vừa đủ, giữ lõi dây thẳng và đưa dây vào hết đầu nối cắm nhanh theo ký hiệu trên sản phẩm.

Không để lõi đồng lộ ra ngoài, không nối dây bằng cách xoắn tạm và không dùng dây không phù hợp với cơ cấu cắm nhanh.

Cố định vào đế

Sắp xếp dây gọn trong hộp, tránh gập mạnh hoặc chèn ép. Gắn ổ cắm vào đế rồi lắp mặt che Wide Series ngay ngắn, không để thiết bị bị nghiêng hoặc lỏng.

Kiểm tra sau khi lắp

• Mặt ổ cắm được cố định chắc chắn.
• Phích cắm vào vừa, không quá lỏng.
• Ổ cắm cấp điện ổn định.
• Không xuất hiện tia lửa, tiếng kêu hoặc mùi khét.
• Sản phẩm không nóng bất thường khi có tải.

Lỗi thường gặp

• Đấu nhầm dây hoặc cắm dây chưa hết đầu nối.
• Tuốt dây quá dài làm lộ lõi đồng.
• Dùng dây không phù hợp với đầu nối cắm nhanh.
• Chèn quá nhiều dây và mối nối trong hộp âm.
• Dùng phích ba chấu cho ổ không có tiếp địa.
• Cắm thiết bị có công suất vượt khả năng của mạch.

Việc lắp đặt nên được thực hiện bởi người có chuyên môn. Không tháo, sửa hoặc vệ sinh ổ cắm khi chưa ngắt nguồn điện.
