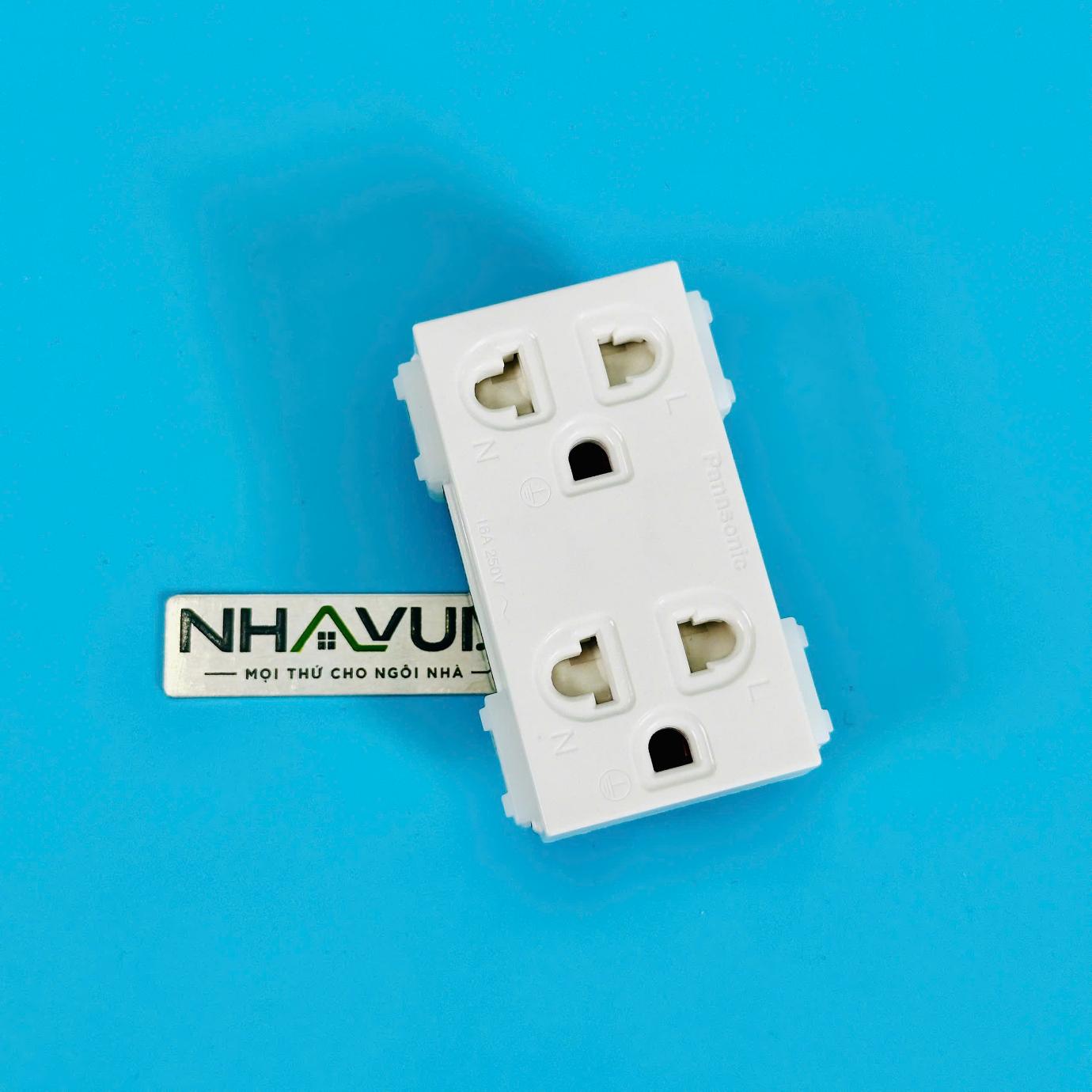

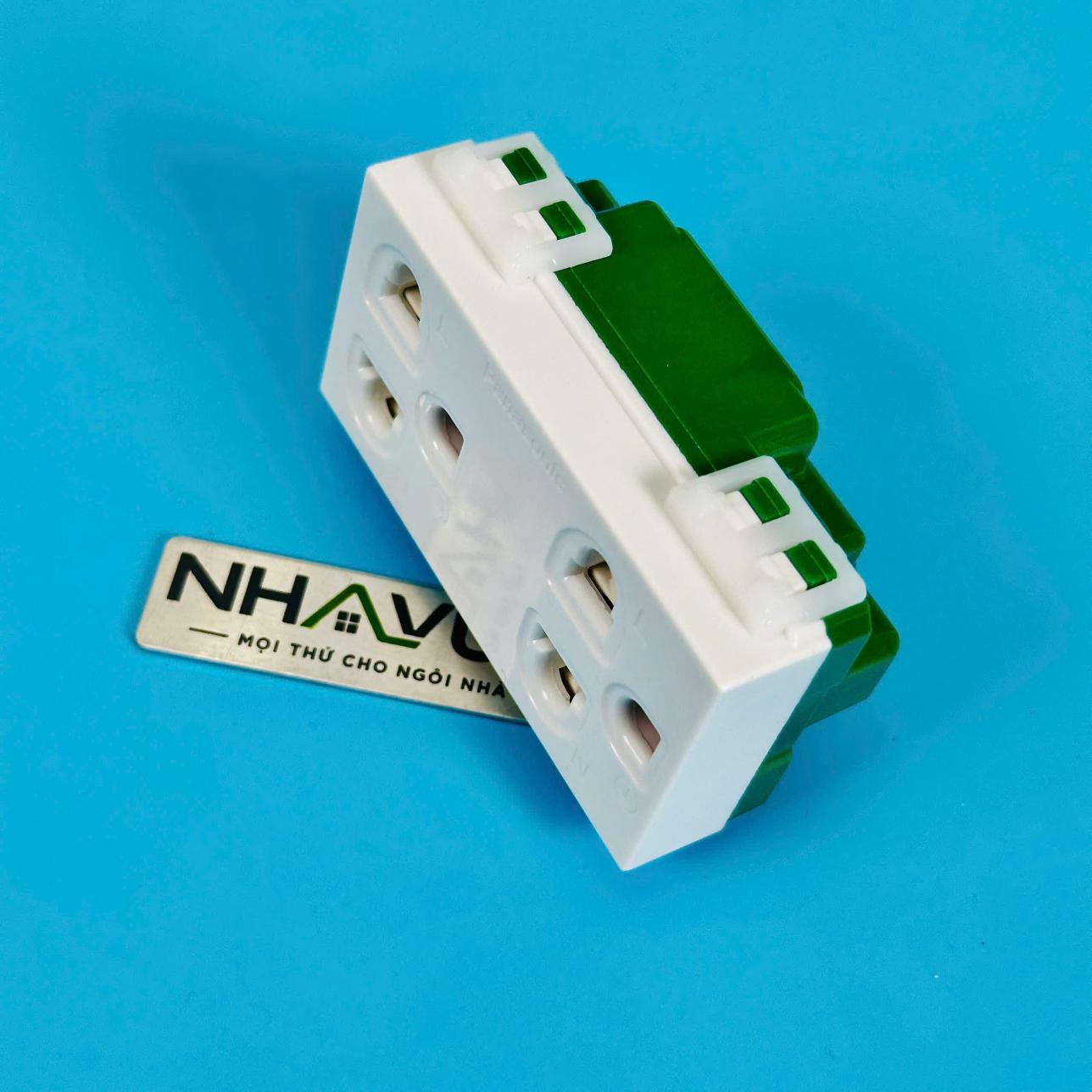

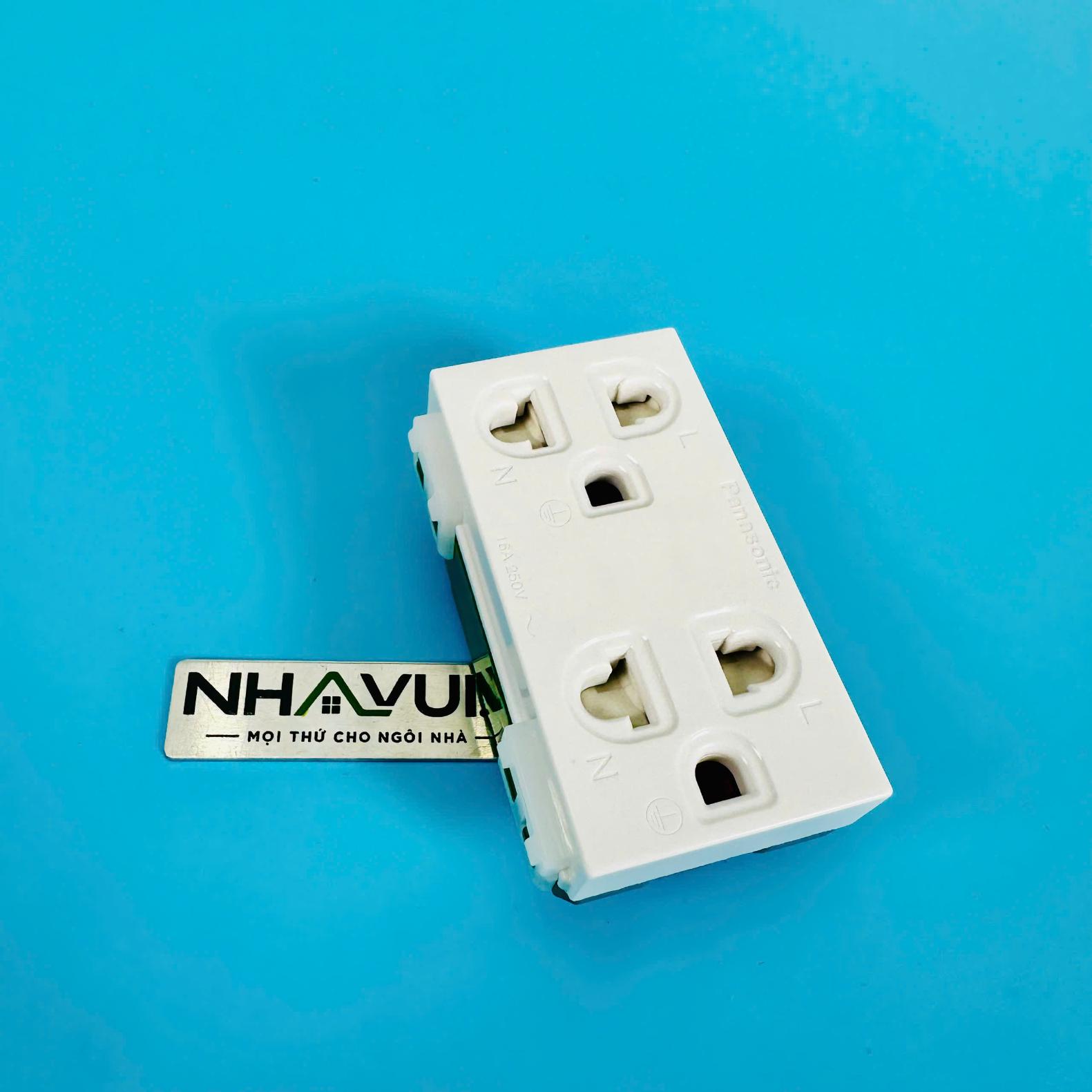

Ổ cắm đôi có màn che và dây nối đất Panasonic WIDE Series 250VAC – 16A

Cấp điện cho hai thiết bị tại cùng một vị trí

Sản phẩm có hai vị trí cắm, thuận tiện cấp điện cho tivi, máy tính, quạt, đèn bàn và các thiết bị gia dụng có công suất phù hợp.

Khu vực sử dụng

• Phòng khách, phòng ngủ và phòng làm việc.
• Căn hộ, nhà phố, văn phòng và khách sạn.
• Khu vực tivi, bàn làm việc hoặc đầu giường.
• Vị trí cần sử dụng đồng thời hai thiết bị điện.

Màn che an toàn

Màn che bên trong giúp hạn chế vật lạ tiếp xúc trực tiếp với bộ phận dẫn điện. Tuy nhiên, màn che không có nghĩa là ổ cắm chống nước và không thay thế hoàn toàn các biện pháp bảo vệ trẻ nhỏ.

Cực nối đất

Cực nối đất hỗ trợ bảo vệ khi sử dụng thiết bị có phích cắm ba chấu. Chức năng này chỉ có hiệu quả khi ổ cắm được đấu đúng với hệ thống tiếp địa của công trình.

Lưu ý về tải điện

Thông số 16A – 250VAC là định mức của sản phẩm, không phải 16A riêng cho từng vị trí cắm. Tổng tải sử dụng phải phù hợp với dây dẫn, CB bảo vệ và thiết kế của mạch điện

Phân biệt các model

Chọn kiểu đấu dây

• Cắm nhanh: thao tác gọn, phù hợp khi sử dụng đúng loại dây và tiết diện dây được nhà sản xuất quy định.
• Bắt vít: dây được giữ bằng vít, thuận tiện kiểm tra và siết lại khi cần.
• Không dùng dây không phù hợp với cơ cấu đầu nối vì có thể gây lỏng dây, phát nhiệt hoặc tiếp xúc kém.

Chọn màu hoàn thiện

Mã SW là phiên bản màu trắng. Mã H là phiên bản màu xám. Nên chọn ổ cắm, mặt che và các thiết bị liền kề cùng màu để tổng thể đồng bộ.

Phụ kiện cần kiểm tra

• Mặt che Panasonic Wide Series tương thích.
• Đế âm hoặc đế nổi phù hợp vị trí lắp.
• Dây pha, dây trung tính và dây tiếp địa.
• CB bảo vệ có dòng định mức phù hợp.
• Hộp âm có đủ chiều sâu để bố trí dây.

Lưu ý trước khi đặt hàng

Sản phẩm không tích hợp cổng sạc USB, không phải ổ cắm chống nước và không thay thế thiết bị chống rò điện. Khu vực ẩm hoặc có nguy cơ nước bắn cần dùng giải pháp che chắn, ổ cắm chuyên dụng và thiết bị chống rò phù hợp.

Chuẩn bị dụng cụ

• Tua vít và dụng cụ tuốt dây.
• Bút thử điện hoặc thiết bị đo điện.
• Mặt che và đế lắp Wide Series tương thích.
• Dây dẫn có tiết diện phù hợp.
• Dụng cụ bảo hộ và cách điện.

Ngắt nguồn điện

Tắt CB cấp nguồn cho mạch ổ cắm. Kiểm tra lại bằng thiết bị đo để chắc chắn dây đã hết điện trước khi thao tác.

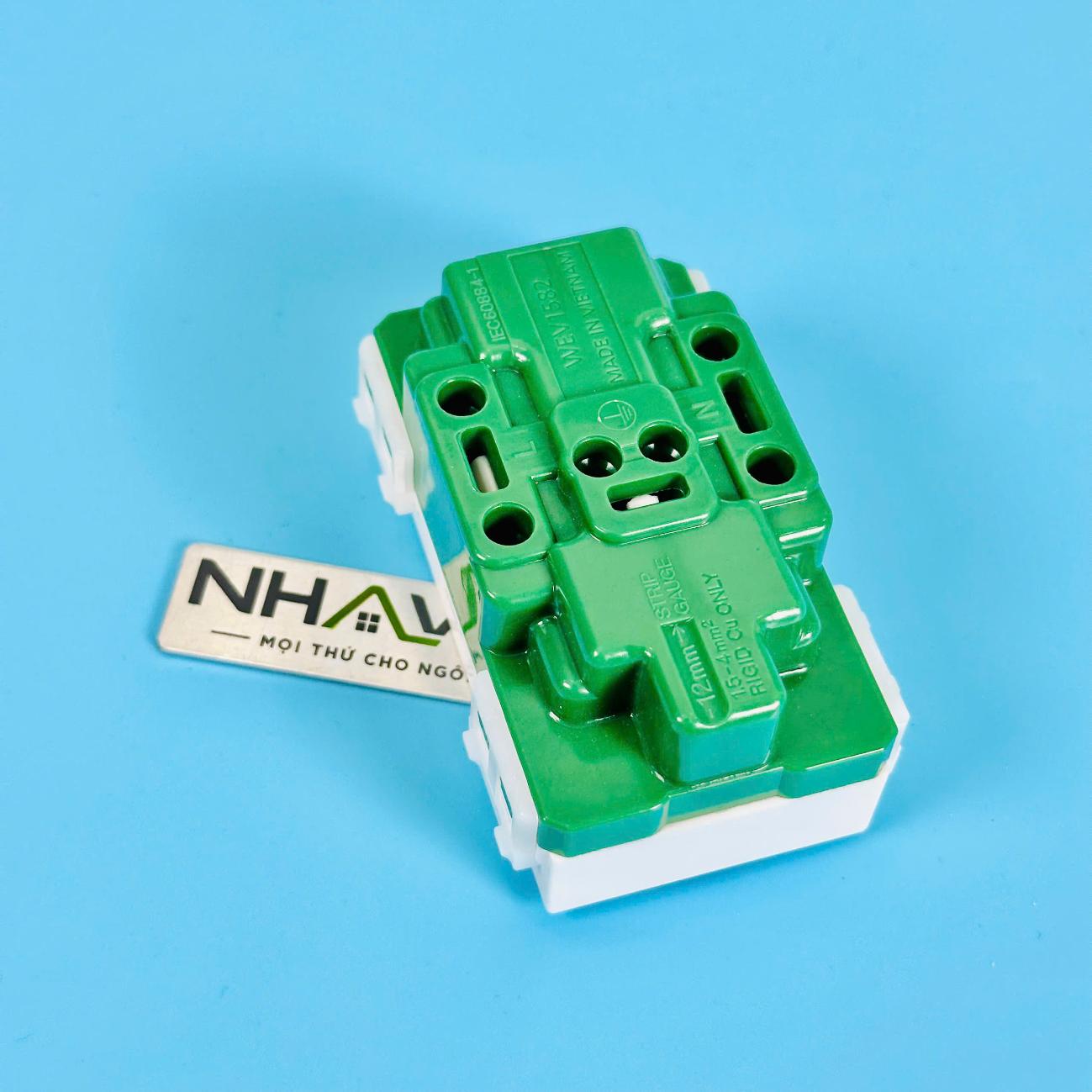

Đấu dây

Xác định đúng cực pha, trung tính và tiếp địa theo ký hiệu trên sản phẩm. Tuốt dây vừa đủ, không để lõi đồng lộ ra ngoài đầu nối.

• Với bản cắm nhanh, đưa dây đúng loại và tiết diện vào hết đầu nối.
• Với bản bắt vít, đặt dây đúng vị trí rồi siết vít chắc chắn, không làm dập hoặc đứt lõi dây.
• Dây nối đất phải được đấu vào đúng cực tiếp địa.

Lắp ổ cắm vào đế

Sắp xếp dây gọn trong hộp, tránh gập mạnh hoặc chèn ép dây. Cố định ổ cắm vào đế rồi lắp mặt che ngay ngắn, không để thiết bị bị nghiêng hoặc lỏng.

Kiểm tra sau khi lắp

• Hai vị trí cắm đều có điện.
• Phích cắm được giữ chắc, không quá lỏng.
• Không xuất hiện tia lửa, tiếng kêu hoặc mùi khét.
• Mặt ổ cắm không nóng bất thường khi có tải.
• Dây tiếp địa được đấu đúng và liên tục.

Lỗi thường gặp

• Đấu nhầm dây pha, trung tính và tiếp địa.
• Tuốt dây quá dài, để lộ lõi đồng.
• Dùng dây không phù hợp với đầu nối cắm nhanh.
• Siết vít chưa chặt hoặc làm hỏng lõi dây.
• Để quá nhiều mối nối trong hộp âm.
• Cắm đồng thời nhiều thiết bị khiến tổng tải vượt khả năng của mạch.

Việc lắp đặt nên được thực hiện bởi người có chuyên môn. Không tháo lắp, sửa chữa hoặc vệ sinh ổ cắm khi chưa ngắt điện.
