Ổ cắm anten Tivi 75Ohm Panasonic WIDE Series

Công dụng của ổ cắm anten Panasonic WEV2501SW

Panasonic WEV2501SW là ổ cắm anten tivi 75 Ω, dùng làm điểm kết nối giữa tuyến cáp tín hiệu và dây nối đến tivi hoặc thiết bị thu tương thích. Bố trí đầu kết nối cố định giúp khu vực đặt tivi gọn hơn, thuận tiện khi tháo và cắm dây.

Vị trí và khu vực sử dụng

Có thể bố trí tại phòng khách, phòng ngủ hoặc khu vực giải trí có tuyến cáp anten. Vị trí lắp nên dễ tiếp cận và đủ khoảng trống cho đầu dây, tránh bị tủ hoặc giá treo tivi ép vào cổng kết nối.

Công trình và trường hợp phù hợp

Phù hợp khi hoàn thiện điểm anten trong công trình xây mới, cải tạo hoặc thay ổ cũ. Với hệ thống yêu cầu kết nối 75 Ω, cần kiểm tra thêm đầu nối và yêu cầu tín hiệu để chọn đúng cấu hình.

Sản phẩm và vật tư thường dùng cùng

Tùy cách lắp, cần chuẩn bị:

• Cáp đồng trục 75 Ω phù hợp với hệ thống.
• Dây anten nối từ ổ cắm đến thiết bị.
• Mặt lắp, khung giữ và đế hoặc hộp lắp tương thích.
• Phụ kiện bảo vệ, luồn và cố định dây nếu cần.

Không mặc định mặt, đế hoặc dây anten đã đi kèm hạt WEV2501SW.

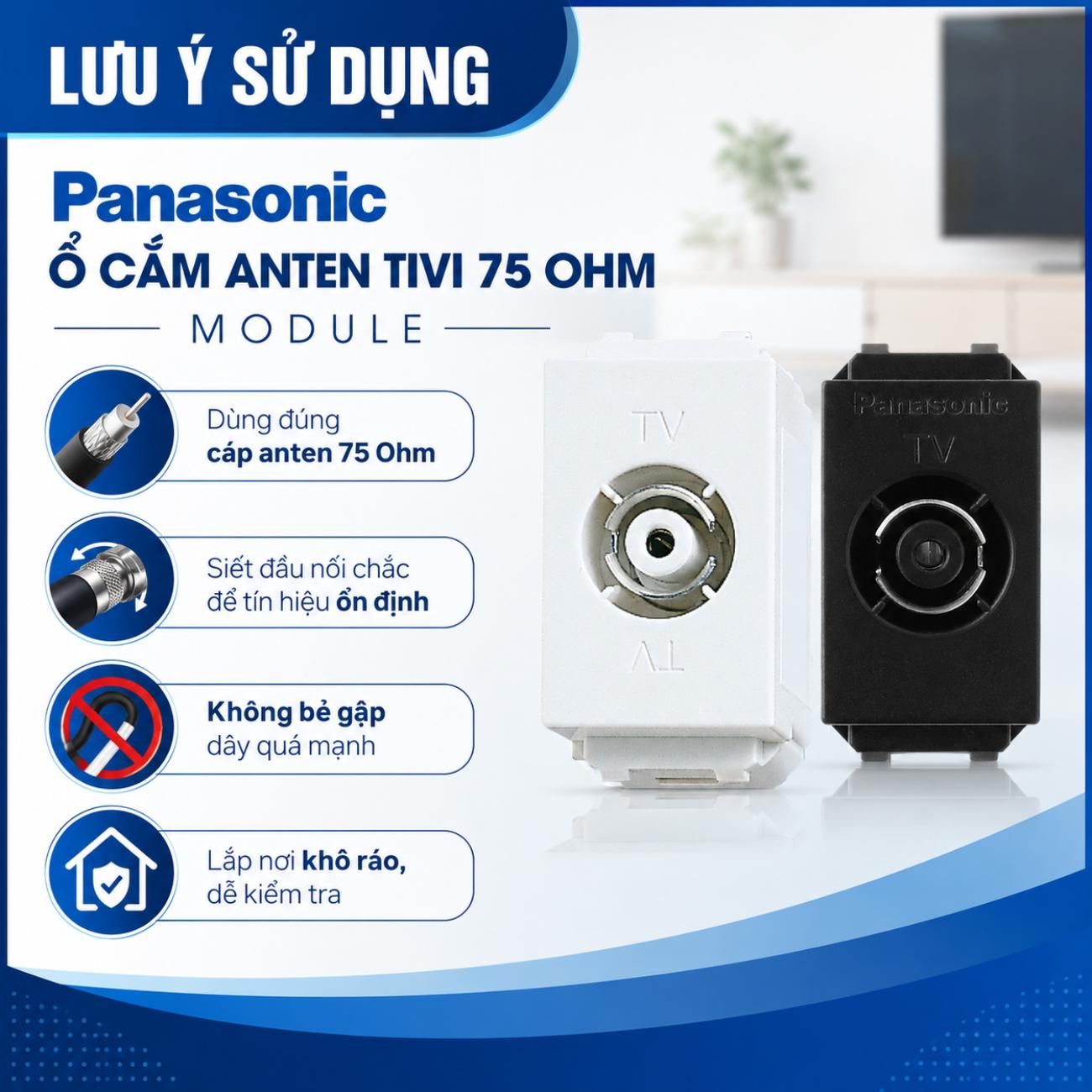

Lưu ý khi sử dụng

Đây là điểm kết nối tín hiệu anten, không dùng để cấp điện nguồn cho tivi. Thông số 75 Ω không có nghĩa sản phẩm tự khuếch đại tín hiệu hoặc bảo đảm chất lượng hình ảnh khi tuyến cáp và nguồn tín hiệu chưa phù hợp.

Chọn đúng model và loại kết nối

Đối chiếu mã WEV2501SW trên sản phẩm hoặc bao bì. Sản phẩm là ổ cắm anten tivi 75 Ω, được catalogue mô tả là đầu nối tivi kiểu DIN.

Cần phân biệt với ổ HDMI, ổ mạng và các model anten có hậu tố khác để tránh mua sai loại.

Kiểm tra kích thước và phụ kiện lắp

Xác nhận kích thước hạt, cơ cấu giữ và mã mặt lắp phù hợp trước khi đặt hàng. Khi thay ổ cũ, nên cung cấp ảnh mặt trước, mặt sau và mặt lắp hiện có để đối chiếu.

Đế hoặc hộp lắp cần đủ khoảng trống phía sau để đấu cáp và bố trí dây, tránh ép gập khi đóng mặt.

Đối chiếu thông số với hệ thống

WEV2501SW được xác nhận có trở kháng 75 Ω. Cần chọn cáp và đầu nối phù hợp, đồng thời kiểm tra kiểu cổng trên tivi hoặc thiết bị thu.

Nếu công trình yêu cầu dải tần, mức suy hao hoặc đặc tính tín hiệu cụ thể, cần xác nhận tài liệu kỹ thuật bổ sung của đúng model trước khi mua.

Chọn màu sắc và kiểu dáng

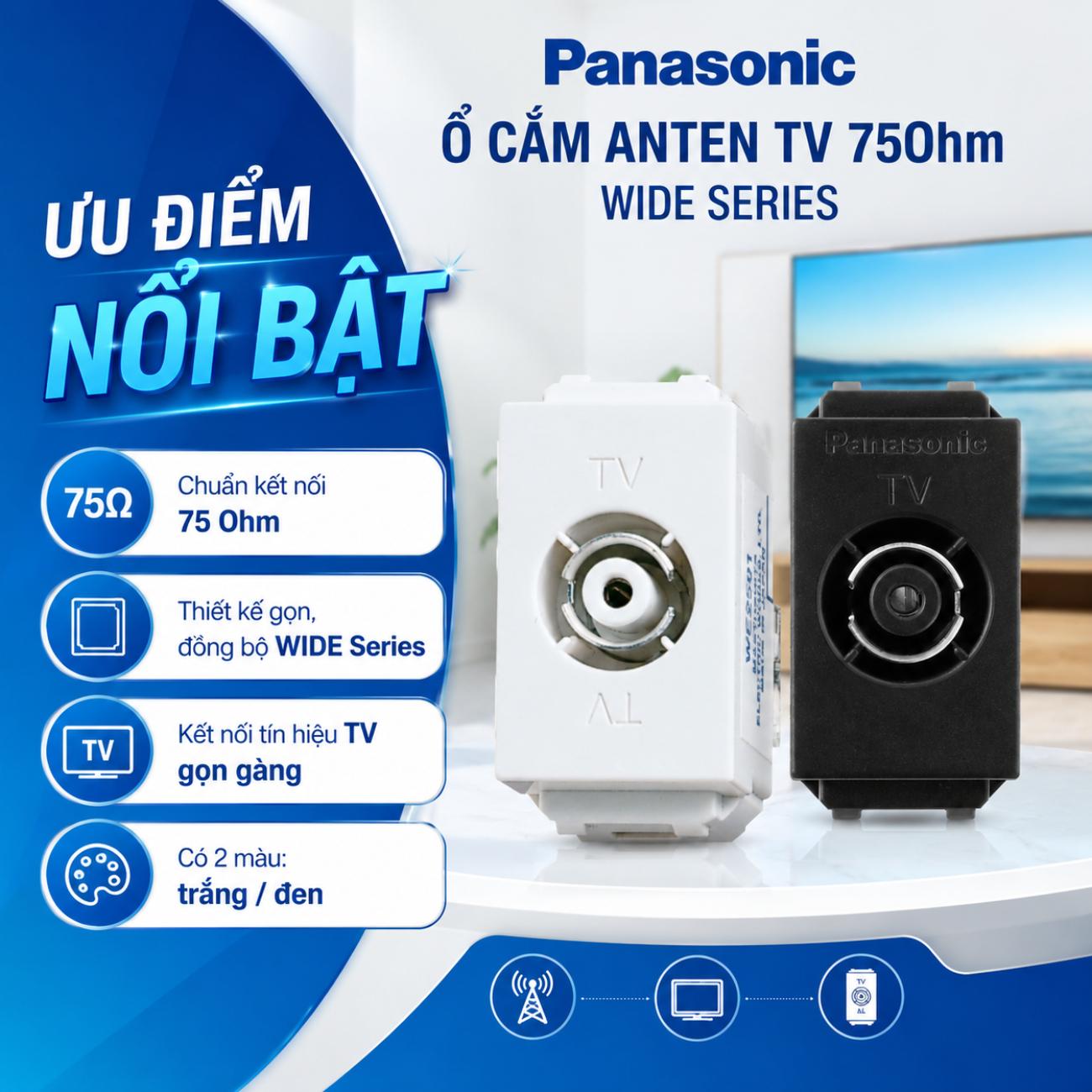

Hình trong tài liệu Panasonic thể hiện hạt ổ cắm màu trắng, cổng anten tròn và ký hiệu “TV” phía trước. Nên đối chiếu màu hàng thực tế với mặt lắp để bộ thiết bị sau khi hoàn thiện đồng bộ hơn.

Xác nhận quy cách và thành phần hàng giao

Làm rõ số lượng đặt mua và đơn hàng gồm riêng hạt hay có thêm mặt, khung giữ và đế. Không nhầm số lượng đóng gói của hãng với số lượng sản phẩm trong đơn hàng.

Những điểm cần kiểm tra trước khi đặt hàng

• Đúng model WEV2501SW và trở kháng 75 Ω.
• Đầu dây nối phù hợp với ổ cắm và thiết bị.
• Mặt, khung giữ và đế lắp tương thích.
• Màu sắc và thành phần hàng giao đã được xác nhận.
• Có hướng dẫn đấu cáp phù hợp với sản phẩm.

Chuẩn bị trước khi lắp

Xác định tuyến cáp anten, vị trí đặt tivi và phương án lắp âm hoặc nổi. Kiểm tra đầu đấu phía sau cùng hướng dẫn của sản phẩm thực tế trước khi xử lý dây.

Nếu vị trí thi công gần ổ điện hoặc dây nguồn, cần ngắt nguồn điện liên quan trước khi thao tác.

Vật tư và dụng cụ cần thiết

Chuẩn bị hạt Panasonic WEV2501SW, phụ kiện lắp tương thích, cáp đồng trục, dây nối đến thiết bị, tua vít và dụng cụ tuốt cáp phù hợp. Có thể dùng thiết bị đo tín hiệu khi cần kiểm tra chất lượng tuyến dây.

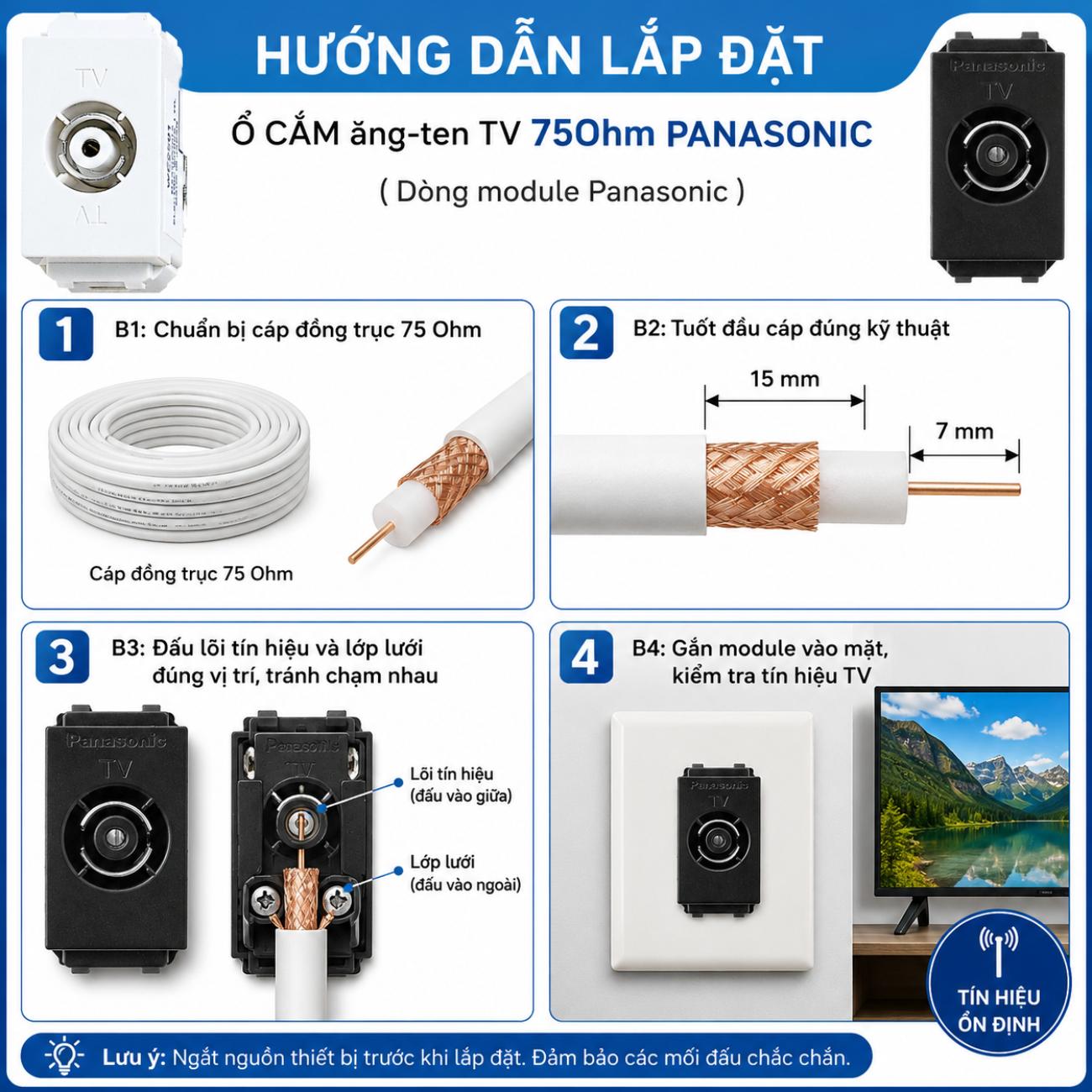

Đấu cáp và cố định ổ cắm

• Xử lý đầu cáp theo hướng dẫn của đầu đấu, tránh làm xước lõi hoặc hỏng lớp cách điện.
• Đấu lõi dẫn tín hiệu và lớp chống nhiễu đúng vị trí.
• Kiểm tra để lõi giữa không chạm lớp lưới hoặc lá chắn.
• Cố định cáp, sắp xếp dây phía sau để không bị kéo căng hoặc gập ép.
• Lắp hạt vào khung, mặt và đế tương thích rồi nối dây đến thiết bị.

Chiều dài tuốt cáp và cách giữ dây cần theo hướng dẫn thực tế của WEV2501SW.

Kiểm tra sau khi lắp

Kiểm tra hạt được giữ chắc, đầu cắm vừa và dây không bị kéo lệch. Thử tín hiệu trên tivi hoặc thiết bị thu, đồng thời kiểm tra đúng nguồn vào đang sử dụng.

Lỗi thường gặp và cách kiểm tra

Nếu không có tín hiệu hoặc tín hiệu chập chờn, kiểm tra lần lượt dây nối đến thiết bị, đầu cắm, mối đấu phía sau và tuyến cáp đầu vào.

Chú ý mối nối lỏng, lõi giữa chạm lớp chống nhiễu hoặc cáp bị hỏng. Không kết luận ổ cắm hỏng khi chưa kiểm tra toàn tuyến.

Lưu ý an toàn và bảo trì

Không đấu điện nguồn vào cổng anten. Giữ ổ cắm khô ráo, lau bên ngoài bằng khăn mềm và tránh để nước hoặc chất vệ sinh chảy vào cổng.

Khi tháo dây, cầm vào đầu cắm thay vì giật dây. Nếu hạt lỏng hoặc tiếp điểm hư, cần kiểm tra và sửa trước khi tiếp tục sử dụng.
