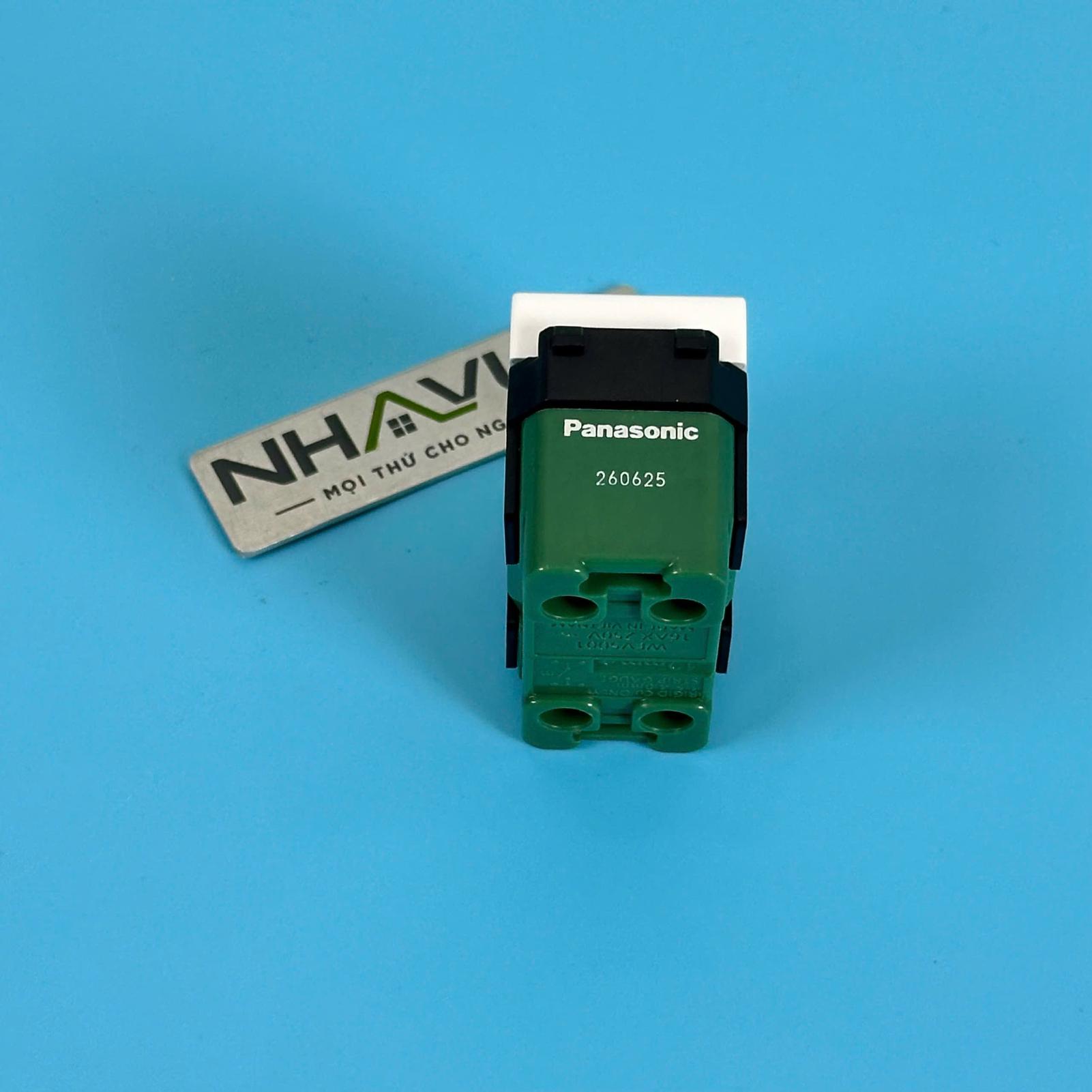

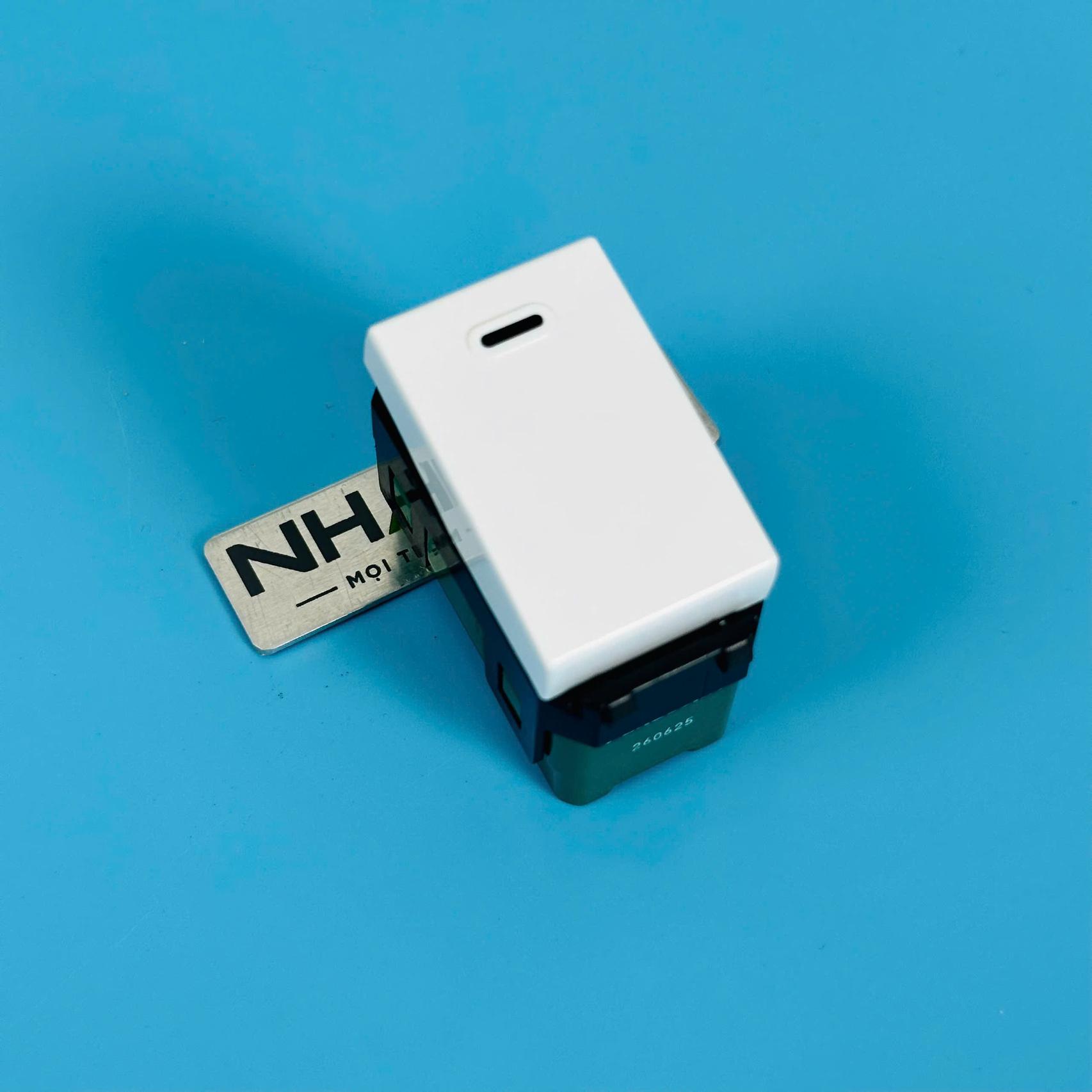

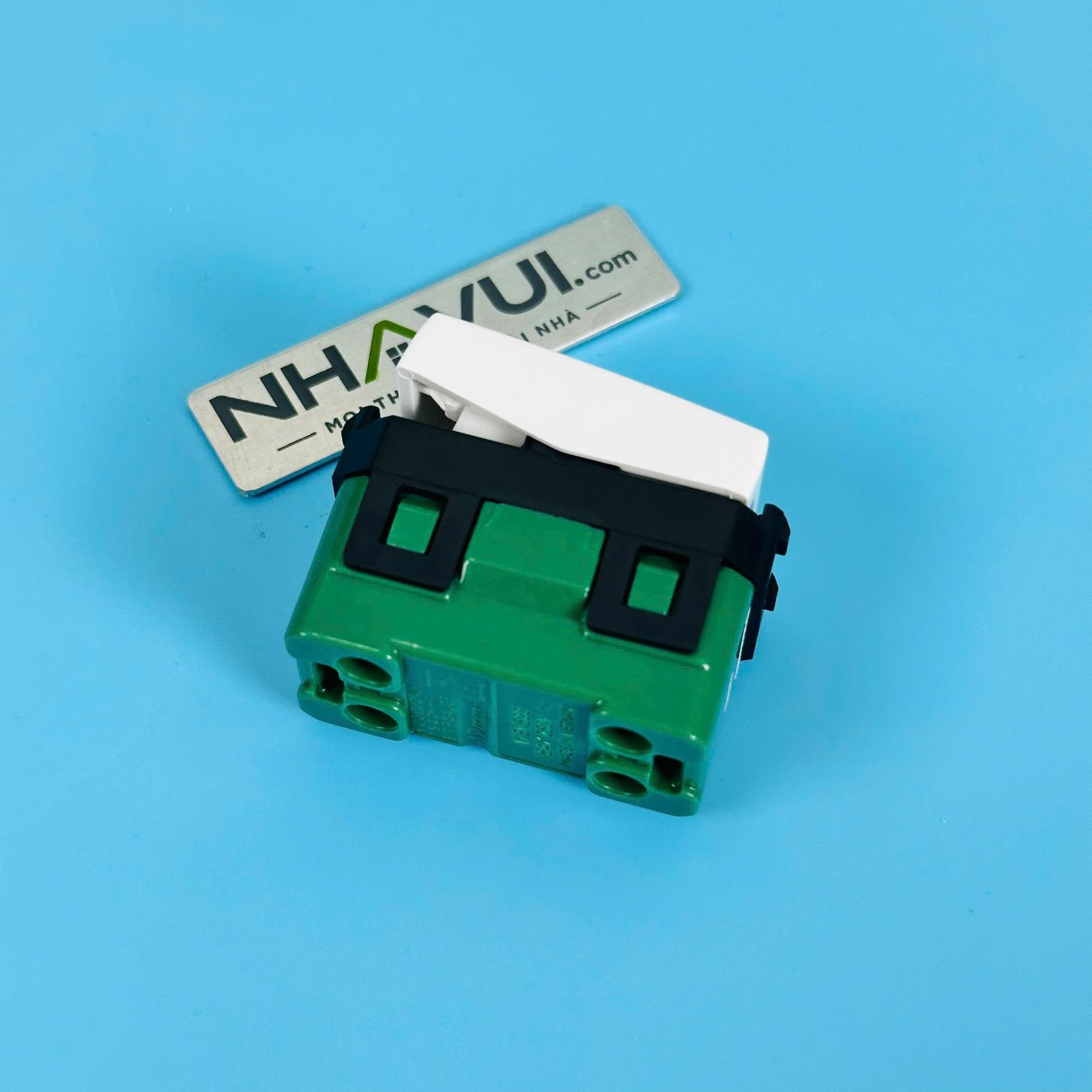

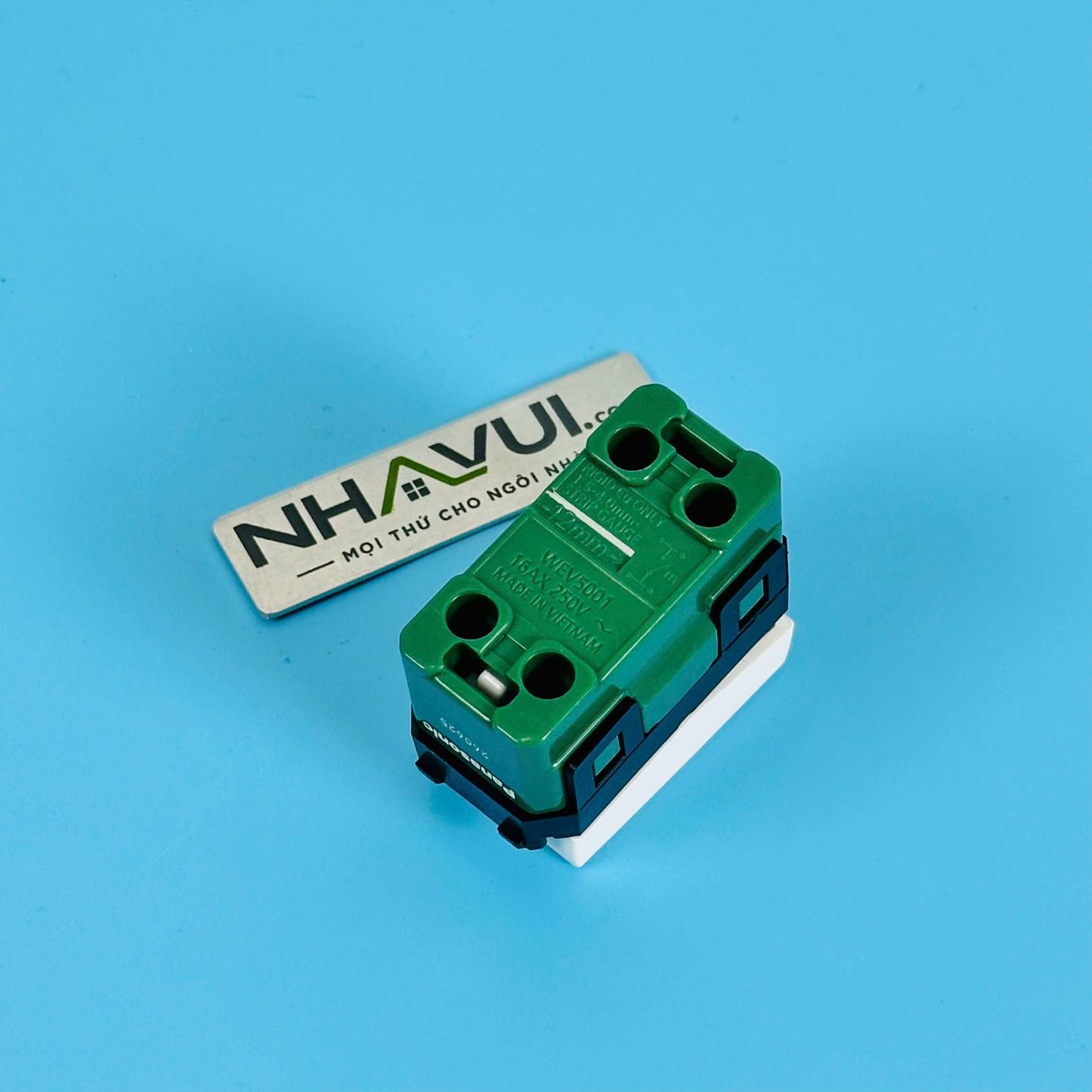

Công tắc B 1 chiều Panasonic Wide Series

Công dụng của công tắc B Panasonic Wide Series

Công tắc dùng để bật/tắt một mạch điện từ một vị trí. Phù hợp cho nhu cầu điều khiển đèn khi đặc tính tải đáp ứng yêu cầu sử dụng của công tắc.

Vị trí và khu vực sử dụng

Có thể bố trí tại cửa phòng, cạnh bàn làm việc hoặc điểm điều khiển đèn trong nhà ở, văn phòng và cửa hàng. Chọn vị trí dễ thao tác, tránh nơi có nước bắn nếu chưa có giải pháp bảo vệ phù hợp.

Công trình và trường hợp phù hợp

Dùng khi hoàn thiện hệ thống điện mới, cải tạo hoặc thay công tắc trong mạch điều khiển một vị trí. Khi thay thế, cần kiểm tra khả năng lắp vừa với khung, mặt và đế hiện có.

Sản phẩm và vật tư thường dùng cùng

Cần kết hợp với khung, mặt che tương thích, hộp âm hoặc đế nổi, dây dẫn và phụ kiện cố định. Không mặc định hạt công tắc đã bao gồm toàn bộ bộ phận lắp đặt.

Lưu ý khi sử dụng

Công tắc 1 chiều không đáp ứng trực tiếp nhu cầu bật/tắt cùng một đèn từ hai vị trí. Với đèn LED hoặc tải có dòng khởi động cao, cần kiểm tra đặc tính tải trước khi lựa chọn.

Chọn kiểu đầu nối phù hợp với dây dẫn và phương án thi công. Đối chiếu đầy đủ mã sản phẩm, gồm cả phần đuôi, trước khi nhận hàng.

Kiểm tra kích thước và khả năng lắp vừa

Kiểm tra kích thước hạt, cơ cấu giữ, số vị trí trên mặt và khoảng trống trong đế. Khi thay công tắc cũ, nên cung cấp ảnh cùng mã khung, mặt đang dùng để tránh mua sai phụ kiện.

Đối chiếu thông số điện

Các model có định mức 16A – 250VAC. Đây là thông số của công tắc, không phải mức tiêu thụ điện của đèn. Không tự quy đổi thành công suất tải tối đa áp dụng cho mọi thiết bị.

Chọn màu sắc và kiểu hoàn thiện

Xác nhận màu của đúng model qua ảnh hàng thực tế hoặc mẫu trước khi đặt mua. Đặc biệt, cần làm rõ lựa chọn màu “đen” trên trang bán hàng có tương ứng với phiên bản dự kiến nhận hay không; tránh chọn chỉ theo tên màu.

Quy cách và số lượng đặt mua

Quy cách hãng công bố là 10 cái/hộp, 200 cái/thùng. Khi mua lẻ, cần ghi rõ số lượng theo cái và model của từng phiên bản.

Phụ kiện cần mua cùng

Chuẩn bị khung, mặt che và đế tương thích với công tắc Wide Series. Nếu mua cho công trình mới, cần tính đủ dây dẫn và phụ kiện cố định theo thiết kế.

Những điểm cần kiểm tra trước khi đặt hàng

• Đúng chức năng công tắc B 1 chiều.
• Đúng mã và kiểu đấu dây cắm nhanh hoặc bắt vít.
• Màu hàng thực tế phù hợp với khung, mặt.
• Kích thước và cơ cấu lắp tương thích.
• Số lượng, phụ kiện đi kèm và yêu cầu tải rõ ràng.

Chuẩn bị trước khi lắp

Nhờ người có chuyên môn điện kiểm tra mạch, dây dẫn và tải. Đọc ký hiệu đầu nối cùng hướng dẫn của đúng model trước khi thao tác.

Vật tư và dụng cụ cần thiết

Chuẩn bị công tắc, khung, mặt và đế tương thích, dây dẫn phù hợp, dụng cụ tuốt dây, tua vít và thiết bị kiểm tra điện.

Cách đấu dây và cố định công tắc

• Ngắt nguồn và kiểm tra hết điện tại vị trí làm việc.
• Đấu công tắc trên dây pha theo sơ đồ mạch và ký hiệu thực tế.
• Tuốt dây đúng chiều dài được hướng dẫn trên sản phẩm hoặc tài liệu.
• Với bản cắm nhanh, dùng loại dây được đầu nối cho phép và kiểm tra dây đã giữ chắc.
• Với bản bắt vít, siết đúng yêu cầu, tránh làm hỏng lõi dây hoặc đầu nối.
• Lắp công tắc vào khung, sắp xếp dây và cố định mặt che.

Không dùng cùng một cách đấu cho cả hai phiên bản nếu hướng dẫn đầu nối khác nhau.

Kiểm tra sau khi lắp

Kiểm tra độ chắc của dây, phần cách điện và mặt lắp trước khi cấp nguồn. Thử bật/tắt để xác nhận mạch hoạt động đúng, công tắc không kẹt hoặc có biểu hiện bất thường.

Lỗi thường gặp và cách xử lý

Nếu đèn không sáng, kiểm tra nguồn, đèn và vị trí đấu dây. Nếu hoạt động chập chờn, nóng bất thường hoặc có tiếng lẹt xẹt, ngắt nguồn và kiểm tra đầu nối, loại dây cùng tải sử dụng.

Lưu ý an toàn

Không thao tác khi mạch còn điện hoặc tay đang ướt. Không để lõi dây hở ngoài đầu nối; công tắc không thay thế thiết bị bảo vệ quá tải và ngắn mạch.

Vệ sinh và bảo trì

Lau bề mặt bằng khăn mềm, khô, tránh để nước lọt vào bên trong. Kiểm tra và thay thế khi công tắc nứt, lỏng, kẹt hoặc có dấu cháy sém.
