Công tắc 2 chiều cỡ nhỏ Sino SCM/S

Giới thiệu công tắc Sino SCM/S

Sino SCM/S là công tắc 2 chiều cỡ nhỏ, dùng trong mạch điện cần điều khiển một đèn hoặc thiết bị từ hai vị trí.

Ứng dụng

Sản phẩm phù hợp lắp đặt tại cầu thang, hành lang, phòng ngủ và các khu vực có hai vị trí ra vào.

Thông số kỹ thuật

• Thương hiệu: Sino
• Model: SCM/S
• Loại sản phẩm: Công tắc 2 chiều cỡ nhỏ
• Chức năng: Điều khiển thiết bị từ hai vị trí
• Dòng sản phẩm: Series S18C, S Concept
• Quy cách đóng gói: Hộp 48 cái

Kiểm tra đúng model

• Model: SCM/S.
• Loại sản phẩm: công tắc 2 chiều cỡ nhỏ.
• Dòng sản phẩm được trang bán hàng ghi nhận: S18C, S Concept.

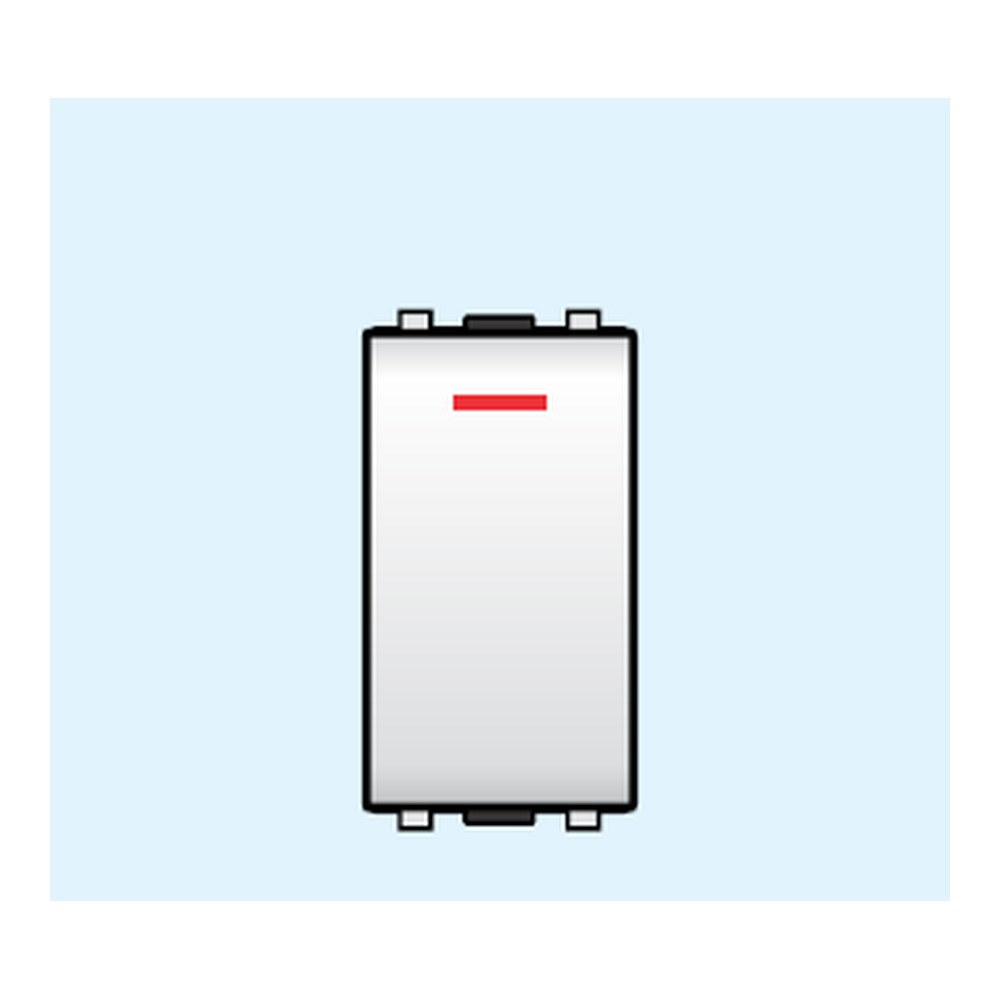

• Màu quan sát từ ảnh: phím màu trắng.
• Quy cách đóng gói được công bố: 48 cái/hộp.

Trang sản phẩm chưa cung cấp dòng điện định mức, điện áp định mức, vật liệu và kích thước cụ thể. Khi lựa chọn cho một tải điện nhất định, cần kiểm tra thông số in trên sản phẩm, bao bì hoặc tài liệu chính hãng; không chọn theo công suất ước lượng.

Kiểm tra sự tương thích

SCM/S là hạt công tắc rời, cần kết hợp với mặt công tắc và đế lắp phù hợp. Trước khi mua nên xác nhận:

• Đúng dòng mặt và khung hỗ trợ hạt cỡ nhỏ.
• Số lượng hạt có thể lắp trên mặt.
• Đế âm hoặc đế nổi có đủ chiều sâu.
• Mạch cần điều khiển từ một hay hai vị trí.
• Số lượng dây đã được chuẩn bị cho mạch công tắc 2 chiều.

Không nên mua chỉ vì hạt công tắc có hình dáng gần giống; các dòng khác nhau có thể không vừa khung hoặc mặt lắp.

Lưu ý về tên thương hiệu trên hình

Trang sản phẩm ghi thương hiệu Sino, nhưng ảnh minh họa lại có chữ Vanlock. Vì vậy, trước khi đặt hàng nên yêu cầu người bán xác nhận đúng thương hiệu, model SCM/S và hình ảnh hàng thực tế để tránh nhận sai sản phẩm.

Tính số lượng

• Một mạch điều khiển đèn từ hai vị trí thường cần hai công tắc 2 chiều.
• Nếu có nhiều đèn hoặc nhiều mạch độc lập, cần tính riêng một cặp công tắc cho từng mạch.
• Công tắc, mặt lắp và đế thường là các thành phần riêng; cần kiểm tra cấu hình đơn hàng trước khi mua.

Chuẩn bị

• Hai công tắc 2 chiều tương thích cho một mạch.
• Mặt công tắc, khung và đế lắp phù hợp.
• Dây điện theo thiết kế mạch.
• Tua vít, kìm tuốt dây và dụng cụ kiểm tra điện.
• Sơ đồ đấu nối của công tắc hoặc ký hiệu trên các đầu cực.

Các bước thực hiện

• Ngắt nguồn điện tại tủ điện.
• Kiểm tra chắc chắn dây dẫn đã hết điện.
• Xác định đầu cực chung và các đầu cực chuyển mạch theo ký hiệu trên sản phẩm.
• Đấu hai dây liên kết giữa hai công tắc theo đúng sơ đồ mạch 2 chiều.
• Đấu dây nguồn và dây đi đến đèn vào đúng đầu cực quy định.
• Siết chắc điểm nối, không để lõi đồng hở ra ngoài.
• Gắn các hạt công tắc vào khung và mặt tương thích.
• Sắp xếp dây gọn trong đế, tránh kẹp hoặc làm gập dây.
• Cấp điện và thử bật, tắt tại cả hai vị trí.

Không đấu dây theo màu vỏ dây hoặc vị trí chân đoán chừng. Cần dựa vào ký hiệu thực tế trên công tắc và sơ đồ mạch.

Kiểm tra sau khi lắp

• Có thể thay đổi trạng thái đèn tại cả hai vị trí.
• Phím nhấn hoạt động dứt khoát, không bị kẹt.
• Hạt công tắc được giữ chắc trên mặt.
• Không có tiếng rè, tia lửa, mùi khét hoặc hiện tượng nóng bất thường.
• Dây dẫn và đầu nối không bị lộ.

Lỗi thường gặp

• Chỉ một công tắc hoạt động: kiểm tra lại dây chung và hai dây liên kết.
• Đèn chỉ sáng ở một số vị trí phím: có thể đấu nhầm đầu cực chung.
• Công tắc bị lỏng: kiểm tra độ tương thích giữa hạt, khung và mặt.
• Có tiếng rè hoặc phát nóng: ngắt điện ngay, kiểm tra đầu nối và tải sử dụng.
• Mua hai công tắc khác chức năng: phải dùng đúng loại công tắc 2 chiều tương thích cho mạch.

Lưu ý an toàn

Việc lắp đặt nên do thợ điện có chuyên môn thực hiện. Không thao tác khi mạch còn điện và không sử dụng nếu công tắc nứt vỡ, cháy sém, kẹt phím hoặc có dấu hiệu phát nhiệt.
