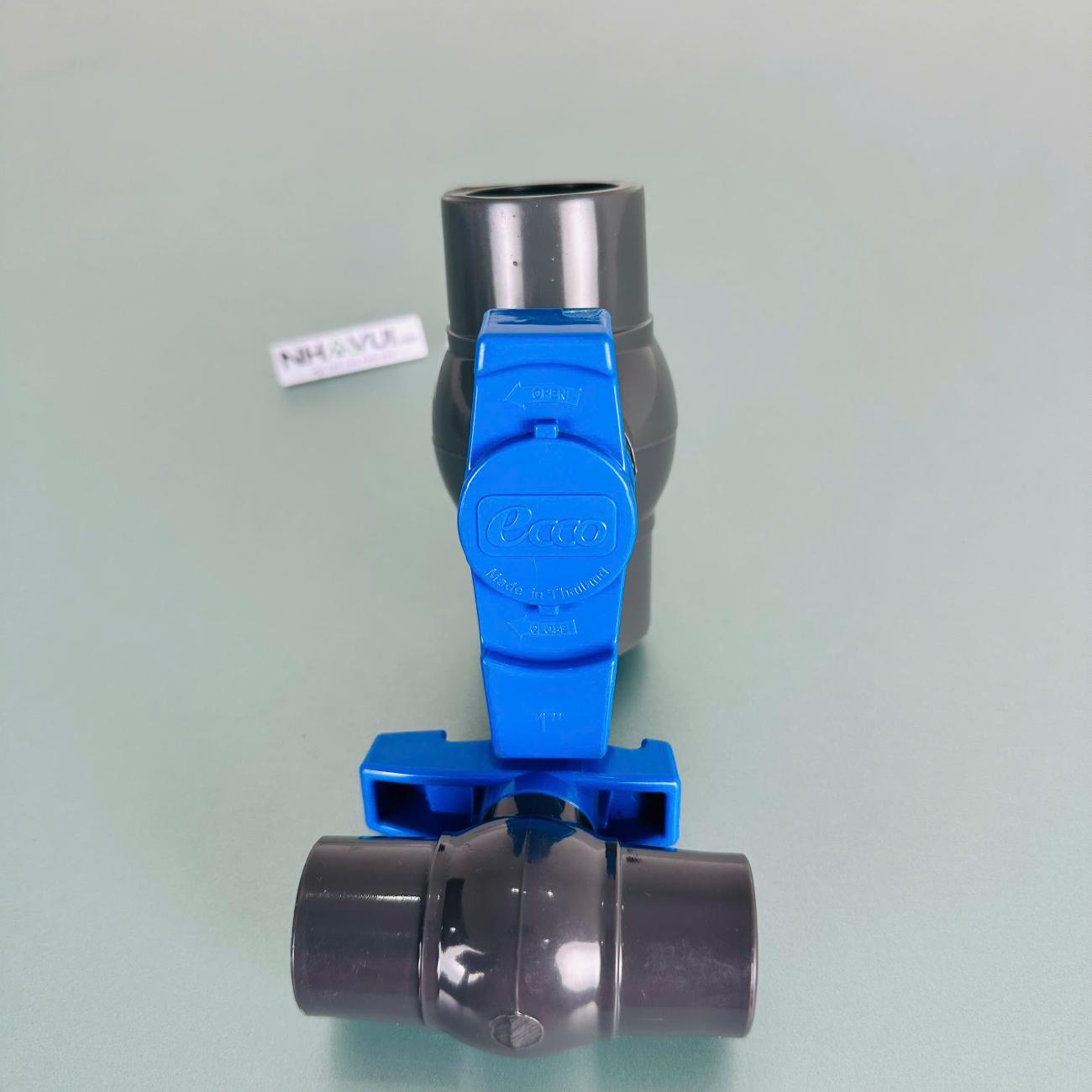

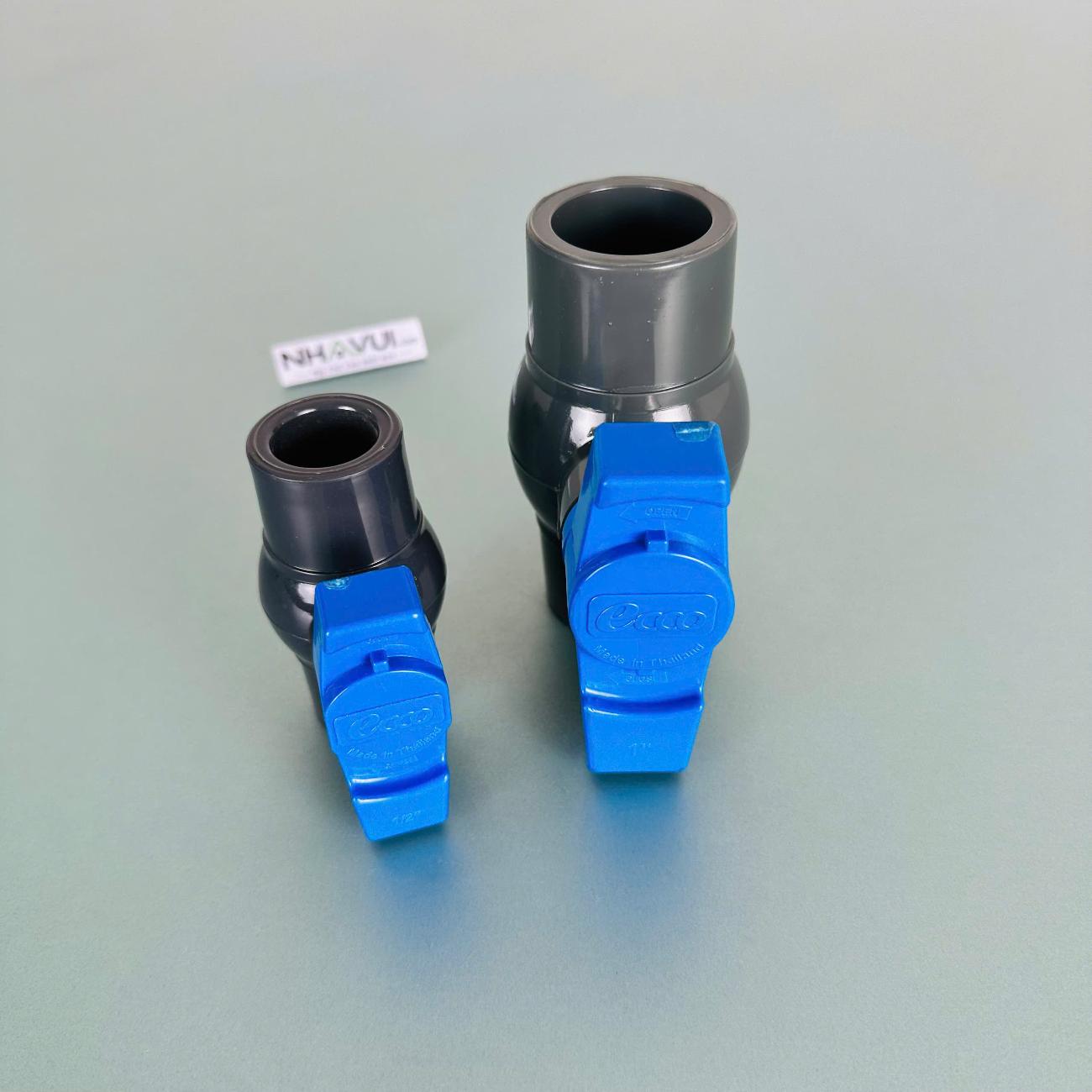

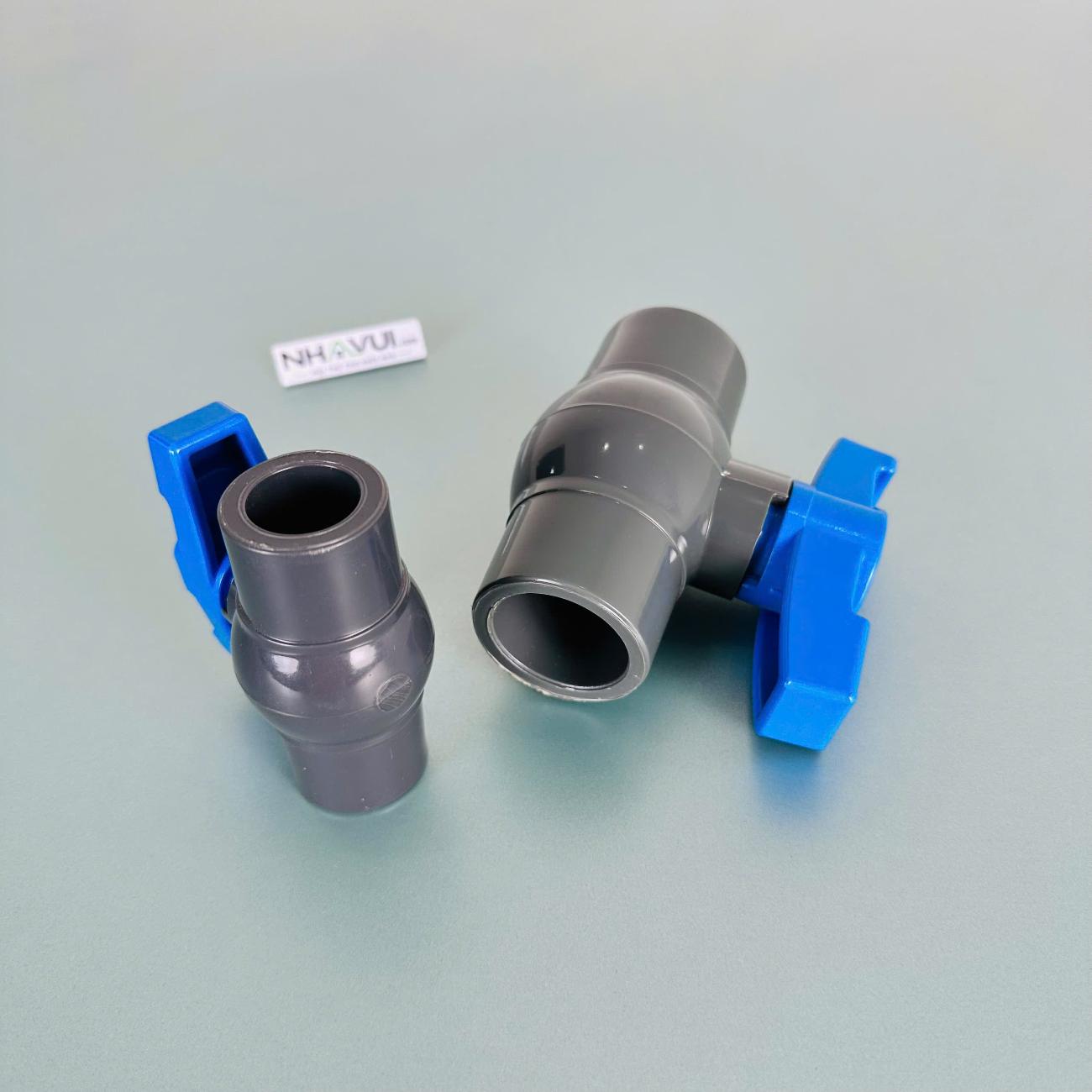

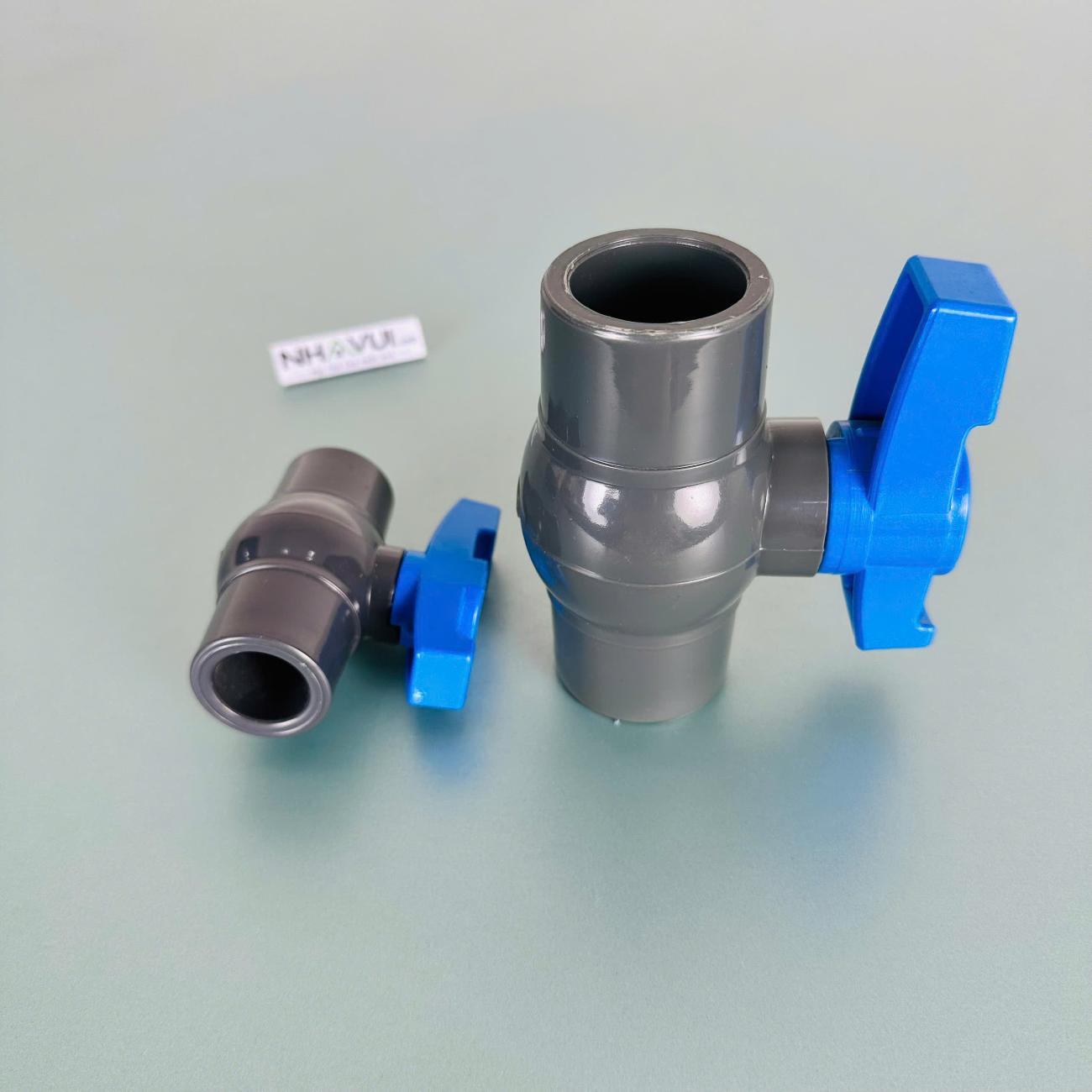

Van bi nhựa PVC ECCO không ren là loại van khóa sử dụng cơ cấu bi bên trong để thực hiện chức năng đóng hoặc mở dòng chảy. Sản phẩm có thân nhựa màu xám, tay gạt màu xanh và hai đầu kết nối dạng socket, không sử dụng ren. Dòng sản phẩm này được cung cấp với nhiều kích thước để lựa chọn phù hợp với đường ống PVC đang sử dụng.

Khác với van ren cần sử dụng đầu nối ren tương ứng, phiên bản không ren được thiết kế để lắp trực tiếp với đường ống PVC bằng phương pháp dán keo. Cấu tạo này phù hợp cho hệ thống đường ống PVC cần một vị trí khóa nước cố định và gọn gàng.

Dòng van ECCO không ren được ghi nhận với đầy đủ các quy cách:

  • Ø21
  • Ø27
  • Ø34
  • Ø42
  • Ø49
  • Ø60.

Dòng ECCO PVC Ball Valve cũng được liệt kê theo các kích thước 1/2", 3/4", 1", 1-1/4", 1-1/2" và 2".

Khi đối chiếu với dải quy cách được sử dụng tại Việt Nam, có thể trình bày:

  • Ø21 – 1/2"
  • Ø27 – 3/4"
  • Ø34 – 1"
  • Ø42 – 1-1/4"
  • Ø49 – 1-1/2"
  • Ø60 – 2"

Khi thi công thực tế vẫn cần kiểm tra kích thước đường ống và đầu van trước khi dán, không nên chỉ dựa vào tên gọi quy đổi.

Đây là phiên bản Socket End (S/E), nghĩa là hai đầu van không có ren. Đường ống PVC được đưa trực tiếp vào phần đầu chờ của van và cố định bằng keo chuyên dụng cho PVC. Các tài liệu sản phẩm ECCO hướng dẫn bôi keo lên ống và bề mặt phía trong đầu nối trước khi ghép hai bộ phận với nhau.

Thiết kế không ren giúp tạo mối nối trực tiếp giữa van và đường ống, phù hợp với các tuyến ống PVC sử dụng phương pháp dán keo.

Sản phẩm thuộc nhóm PVC Ball Valve – van bi PVC. Bên trong thân van có bộ phận bi khóa, còn phía ngoài sử dụng tay gạt để điều khiển trạng thái đóng hoặc mở dòng nước. Việc vận hành được thực hiện trực tiếp bằng cách xoay tay gạt.

Thiết kế tay gạt giúp người sử dụng dễ dàng nhận biết trạng thái của van và thao tác khi cần khóa hoặc mở đường nước.

Đặc điểm nhận diện của dòng van này là thân PVC màu xám kết hợp tay gạt màu xanh. Thông tin này phù hợp với hình ảnh sản phẩm thực tế người dùng cung cấp và cũng được ghi nhận trong tài liệu sản phẩm ECCO PVC Ball Valve.

Kết cấu bằng PVC giúp sản phẩm không gặp hiện tượng gỉ sét như vật liệu kim loại trong điều kiện sử dụng phù hợp.

Dòng ECCO PVC Ball Valve được công bố với áp suất làm việc 150 PSI. Thông tin 150 PSI xuất hiện nhất quán trong các tài liệu sản phẩm ECCO cho dòng van bi PVC.

Áp suất của hệ thống thực tế cần nằm trong giới hạn kỹ thuật cho phép của van. Không nên lựa chọn sản phẩm chỉ dựa trên đường kính mà bỏ qua áp lực vận hành của đường ống.

Thông tin kỹ thuật của dòng ECCO PVC Ball Valve ghi nhận nhiệt độ tối đa khoảng 140°F, tương đương 60°C.

Vì vậy, sản phẩm phù hợp hơn với hệ thống chất lỏng có nhiệt độ nằm trong giới hạn này. Không sử dụng cho đường ống có nhiệt độ vượt quá mức kỹ thuật được công bố.

Van được sử dụng để tạo một điểm khóa trên đường dẫn và cho phép đóng hoặc mở dòng chảy khi cần. Trang thông tin của đúng phiên bản Ø34 cũng mô tả sản phẩm dùng tạo khóa trên đường dẫn và kết nối nhanh với đường ống bằng keo.

Sản phẩm có thể bố trí trên các tuyến ống PVC phù hợp để thuận tiện khóa nước khi vận hành, sửa chữa hoặc cô lập một đoạn đường ống.

Trước khi chọn van, cần xác định chính xác đường kính đường ống PVC đang sử dụng. Lựa chọn phân loại tương ứng:

  • Ống quy cách Ø21 → chọn van Ø21
  • Ống quy cách Ø27 → chọn van Ø27
  • Ống quy cách Ø34 → chọn van Ø34
  • Ống quy cách Ø42 → chọn van Ø42
  • Ống quy cách Ø49 → chọn van Ø49
  • Ống quy cách Ø60 → chọn van Ø60.

Không nên cố lắp van khác kích thước vì đầu socket được thiết kế theo từng quy cách đường ống cụ thể.

Trước khi thi công cần làm sạch bề mặt đầu ống và phần lòng socket của van. Bôi keo PVC phù hợp lên bề mặt kết nối, sau đó đưa ống vào đầu van đúng chiều và giữ ổn định trong thời gian keo liên kết. Tài liệu lắp đặt của dòng ECCO cũng hướng dẫn bôi keo lên cả đường ống và mặt trong đầu nối trước khi ghép.

Sau khi mối nối đã ổn định theo thời gian yêu cầu của loại keo sử dụng, cần kiểm tra tình trạng rò rỉ trước khi vận hành hệ thống thường xuyên.

Không nên dùng lực quá lớn lên tay gạt hoặc thân van trong quá trình đóng mở. Khi thi công cần tránh để keo chảy sâu vào bên trong cơ cấu bi vì có thể ảnh hưởng đến hoạt động của van.

Cần lựa chọn đúng đường kính, không dùng van cho hệ thống vượt quá giới hạn áp suất hoặc nhiệt độ được công bố. Với các hệ thống có môi chất đặc biệt, cần kiểm tra khả năng tương thích của PVC trước khi sử dụng.

  • Tên sản phẩm: Van bi nhựa PVC ECCO không ren
  • Model/dòng: ECCO PVC Ball Valve – Socket End
  • Loại van: Van bi
  • Kiểu đầu nối: Socket End – không ren
  • Phương pháp kết nối: Dán keo PVC
  • Chất liệu: PVC/PVC-U
  • Màu thân: Xám
  • Tay gạt: Màu xanh
  • Cơ chế vận hành: Tay gạt
  • Áp suất làm việc: 150 PSI
  • Nhiệt độ tối đa: 60°C
  • Phân loại Ø21: 1/2"
  • Phân loại Ø27: 3/4"
  • Phân loại Ø34: 1"
  • Phân loại Ø42: 1-1/4"
  • Phân loại Ø49: 1-1/2"
  • Phân loại Ø60: 2".

Van bi nhựa PVC ECCO không ren phù hợp với hệ thống đường ống PVC cần bố trí điểm đóng mở dòng nước và sử dụng phương pháp kết nối dán keo. Dải kích thước từ Ø21 đến Ø60 cho phép lựa chọn theo nhiều quy cách đường ống dân dụng và kỹ thuật khác nhau.
