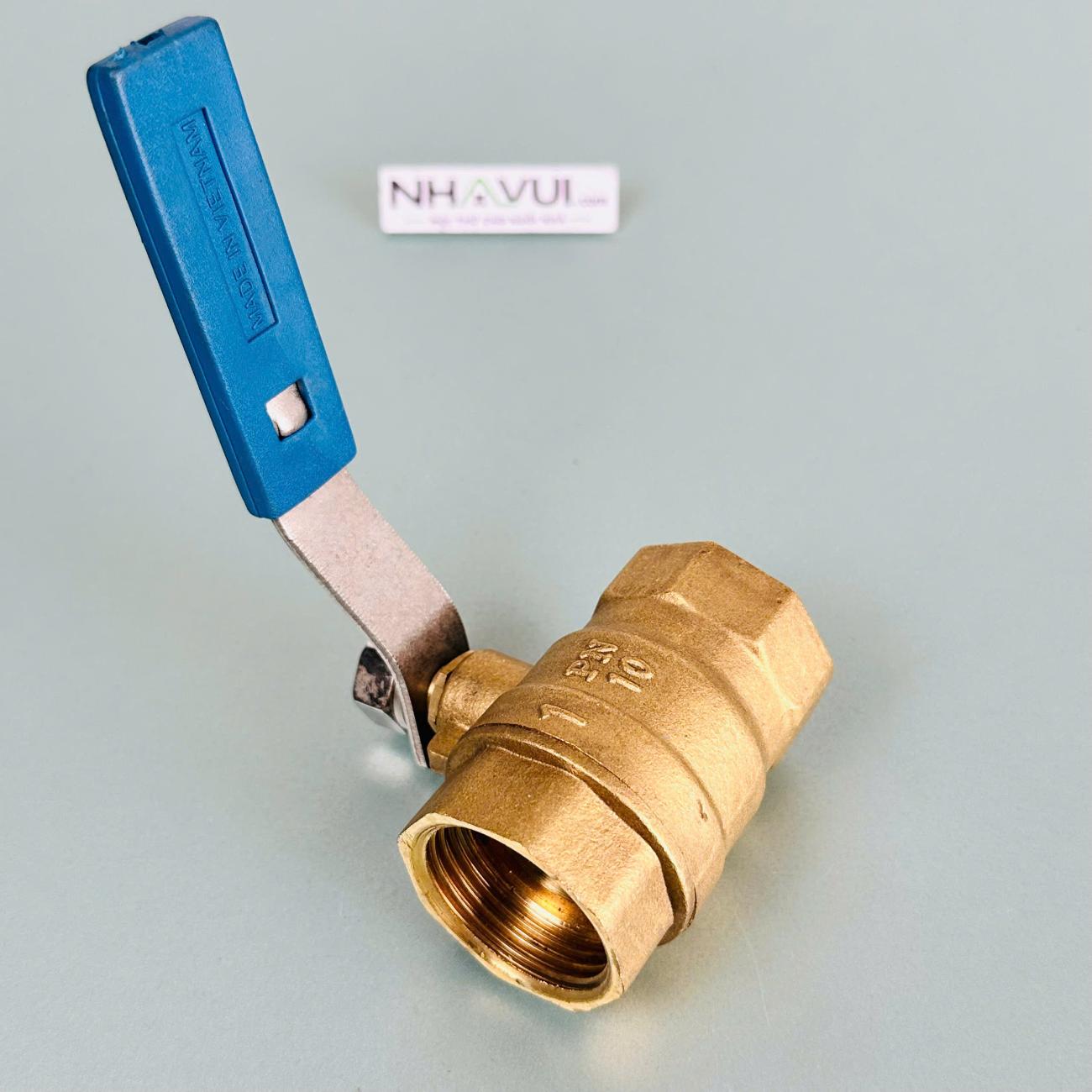

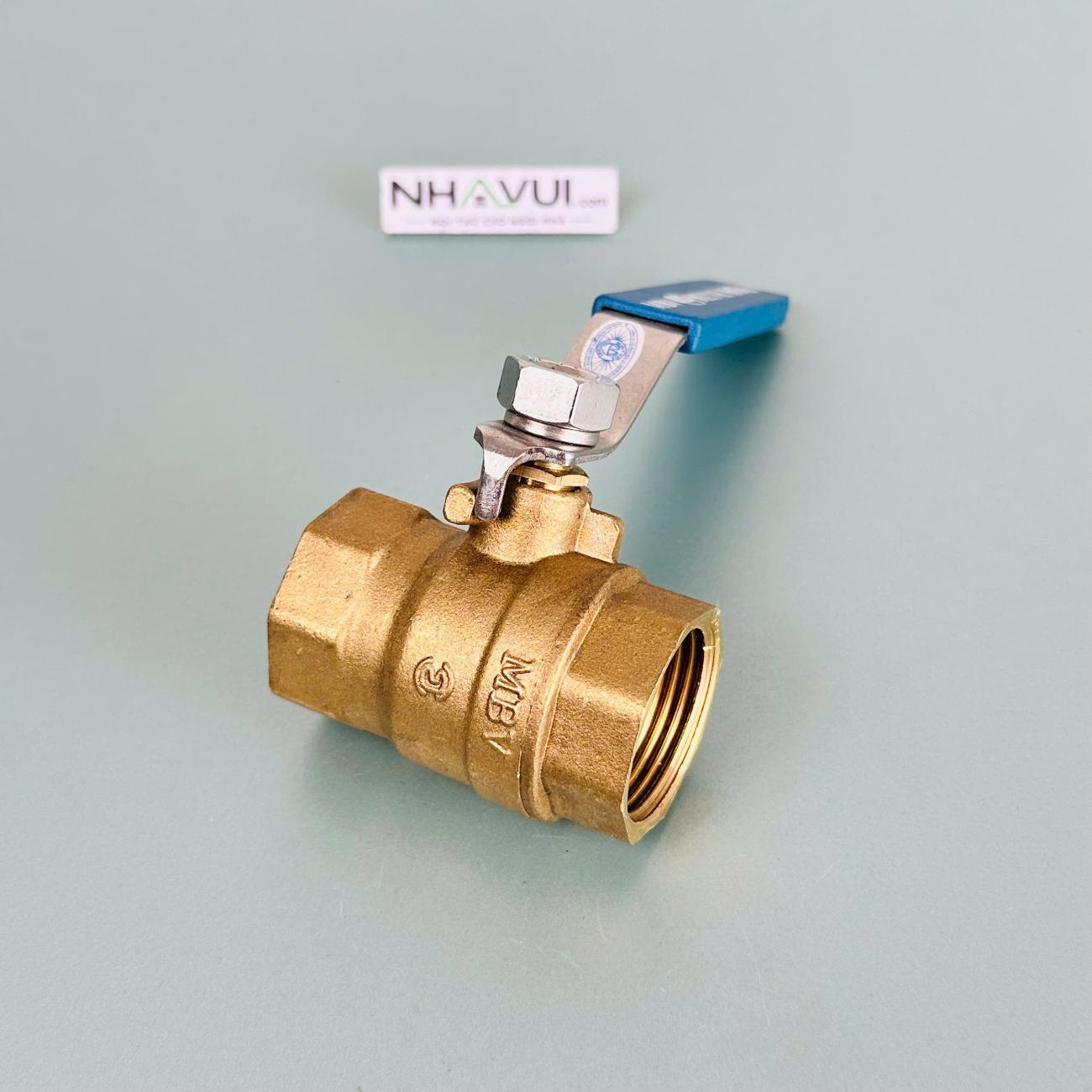

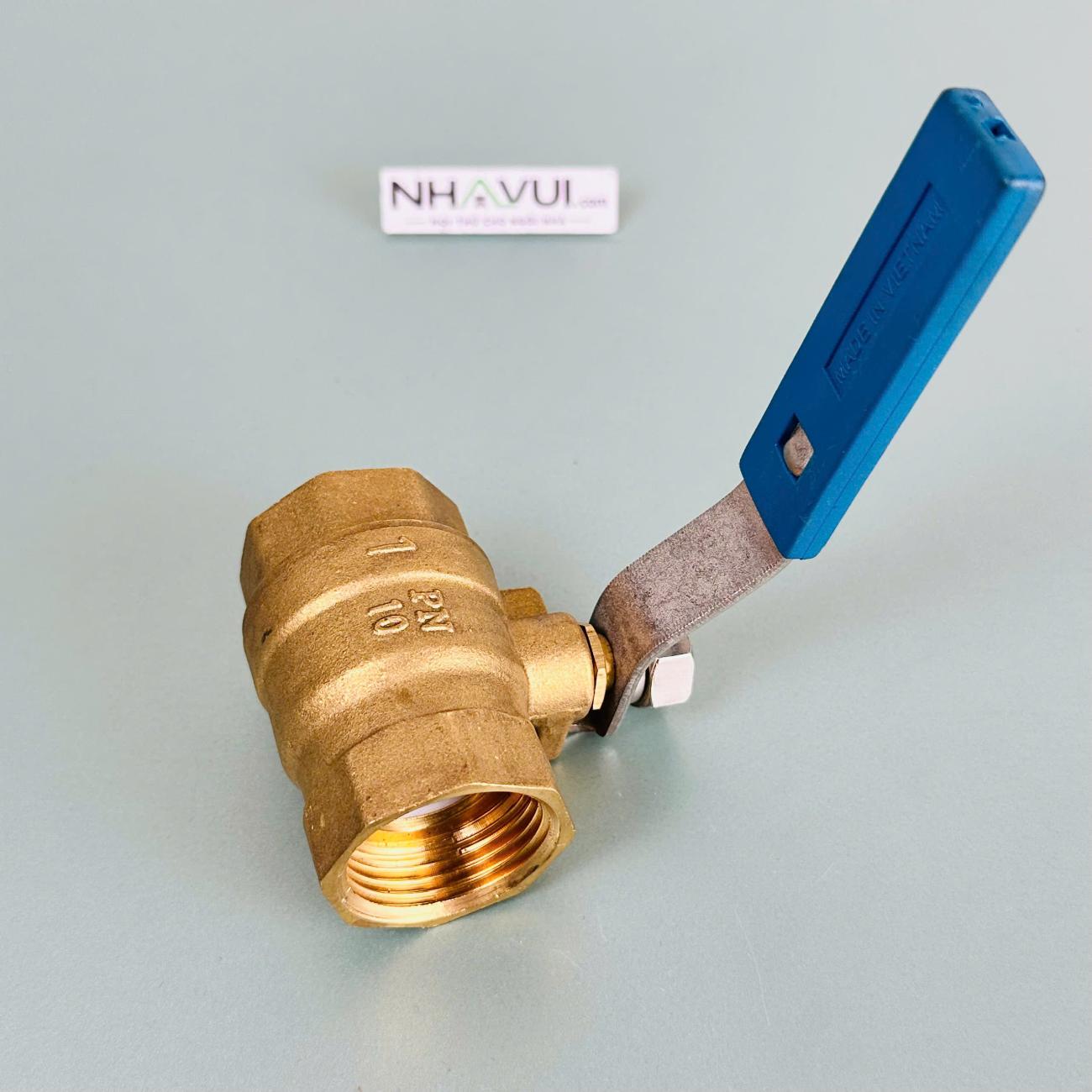

Van bi đồng tay gạt MBV là dòng van bi thuộc hệ sản phẩm Minh Hòa, sử dụng thân đồng và cơ cấu bi để đóng hoặc mở dòng nước trên đường ống. Sản phẩm sử dụng tay gạt để điều khiển trực tiếp, kết nối với hệ thống bằng ren trong và có nhiều kích thước từ DN15 đến DN100.

Van phù hợp với các vị trí cần chủ động khóa hoặc mở nguồn nước nhanh bằng thao tác xoay tay gạt. Khi tay van thay đổi vị trí, viên bi có lỗ xuyên tâm bên trong quay để cho phép hoặc ngăn dòng nước đi qua thân van.

Phần thân chính của MBV Series được chế tạo bằng đồng. Bề mặt thân giữ màu vàng đồng đặc trưng của vật liệu và tạo kết cấu cứng cho cụm van.

Dòng sản phẩm được xếp trong nhóm van bi đồng và sử dụng cho hệ thống nước sạch theo thông tin kỹ thuật của sản phẩm.

Van sử dụng tay gạt bằng inox SUS 201, bên ngoài có lớp nhựa PVC. Tay gạt có màu xanh dương, tạo vị trí cầm trực tiếp khi thao tác đóng hoặc mở van.

Kiểu tay gạt cho phép vận hành van bằng chuyển động quay ngắn, phù hợp với đặc điểm hoạt động của cơ cấu van bi.

Van bi đồng MBV sử dụng đầu nối ren trong, cho phép kết nối với đầu ren ngoài có kích thước tương ứng trên đường ống hoặc phụ kiện.

Đường ren của dòng sản phẩm được công bố theo BS 21 / ISO 228-1-2000. Khi thi công cần lựa chọn đúng kích thước ren để tránh lệch ren hoặc làm hư phần kết nối.

Van bi đồng tay gạt MBV có áp lực làm việc tối đa 10 bar, tương ứng PN10 trong thông tin kỹ thuật của dòng sản phẩm.

Khi lựa chọn van cần đảm bảo áp lực thực tế của hệ thống nằm trong giới hạn làm việc được công bố cho sản phẩm.

Nhiệt độ làm việc tối đa được công bố của van bi đồng tay gạt MBV là 90°C.

Thông số nhiệt độ và áp lực cần được xem xét đồng thời khi lựa chọn van cho hệ thống đường ống.

Dòng van bi đồng tay gạt MBV được công bố với các kích thước:

  • Ø21 – DN15
  • Ø27 – DN20
  • Ø34 – DN25
  • Ø42 – DN32
  • Ø49 – DN40
  • Ø60 – DN50
  • Ø76 – DN65
  • Ø90 – DN80
  • Ø114 – DN100.

Dải kích thước rộng giúp sản phẩm có thể được lựa chọn cho nhiều quy cách đường ống khác nhau. Khi đặt hàng tại Nhavui.com, cần chọn đúng DN hoặc kích thước tương ứng với đầu nối thực tế của hệ thống.

Van bi đồng tay gạt MBV được công bố sử dụng cho nước sạch. Cơ cấu van bi giúp thực hiện chức năng đóng hoặc mở dòng nước tại vị trí lắp đặt trên tuyến ống.

Sản phẩm phù hợp với các hệ thống cấp nước có kiểu kết nối ren và điều kiện áp lực, nhiệt độ nằm trong giới hạn kỹ thuật của van.

Bên trong thân van là bộ phận bi có lỗ xuyên tâm. Khi lỗ trên bi nằm cùng hướng với đường ống, dòng nước có thể đi qua. Khi tay gạt làm bi xoay sang vị trí đóng, đường lưu thông bị chặn lại.

Cơ chế này cho phép người dùng chủ động chuyển nhanh giữa trạng thái đóng và mở bằng tay gạt.

Van bi đồng tay gạt MBV phù hợp sử dụng tại các hệ thống nước sạch cần bố trí điểm đóng mở dòng chảy, chẳng hạn đường cấp nước dân dụng, hệ thống đường ống kỹ thuật và các vị trí cần van khóa ren trong có kích thước tương thích.

Việc lựa chọn quy cách cần căn cứ vào đường kính và kiểu ren của đường ống thực tế.

Xác định trước kích thước đường ống và chọn van tương ứng từ DN15 đến DN100. Hai đầu kết nối của hệ thống cần có ren ngoài tương thích với ren trong của van.

Đồng thời cần kiểm tra áp lực và nhiệt độ làm việc của hệ thống để không vượt quá giới hạn 10 bar và 90°C của dòng sản phẩm.

Khóa nguồn nước trước khi tháo hoặc lắp van. Làm sạch đầu ren trên đường ống và sử dụng vật liệu làm kín ren phù hợp trước khi kết nối.

Vặn van vào đầu nối đúng ren, tránh lắp lệch hoặc dùng lực quá mức. Sau khi lắp hoàn chỉnh, mở nguồn nước và kiểm tra các đầu nối để phát hiện rò rỉ trước khi đưa hệ thống vào sử dụng.

Vận hành tay gạt theo đúng hành trình của van và không dùng lực bất thường khi tay van đã đến vị trí đóng hoặc mở hoàn toàn.

Không sử dụng sản phẩm trong điều kiện vượt quá áp lực 10 bar hoặc nhiệt độ 90°C được công bố.

Khi phát hiện rò rỉ tại vị trí nối ren cần khóa nguồn nước trước khi kiểm tra và xử lý lại mối nối.

  • Tên sản phẩm: Van bi đồng tay gạt MBV Minh Hòa
  • Model: MBV Series
  • Loại van: Van bi
  • Vật liệu thân: Đồng
  • Kiểu tay van: Tay gạt
  • Vật liệu tay gạt: Inox SUS 201
  • Bọc tay gạt: Nhựa PVC
  • Kiểu kết nối: Ren trong
  • Tiêu chuẩn ren: BS 21 / ISO 228-1-2000
  • Áp lực làm việc tối đa: 10 bar (PN10)
  • Nhiệt độ làm việc tối đa: 90°C
  • Môi chất sử dụng được công bố: Nước sạch
  • Quy cách: Ø21-DN15, Ø27-DN20, Ø34-DN25, Ø42-DN32, Ø49-DN40, Ø60-DN50, Ø76-DN65, Ø90-DN80, Ø114-DN100.

Van bi đồng tay gạt MBV Minh Hòa phù hợp cho các hệ thống nước sạch cần van khóa dạng tay gạt, kết nối ren trong và lựa chọn nhiều kích thước từ DN15 đến DN100. Sản phẩm được lựa chọn tại Nhavui.com theo đúng quy cách đường ống và điều kiện vận hành thực tế.
