Cùm treo ống Ø21–Ø220 chất liệu thép xi mạ, inox 201, inox 304

Công dụng

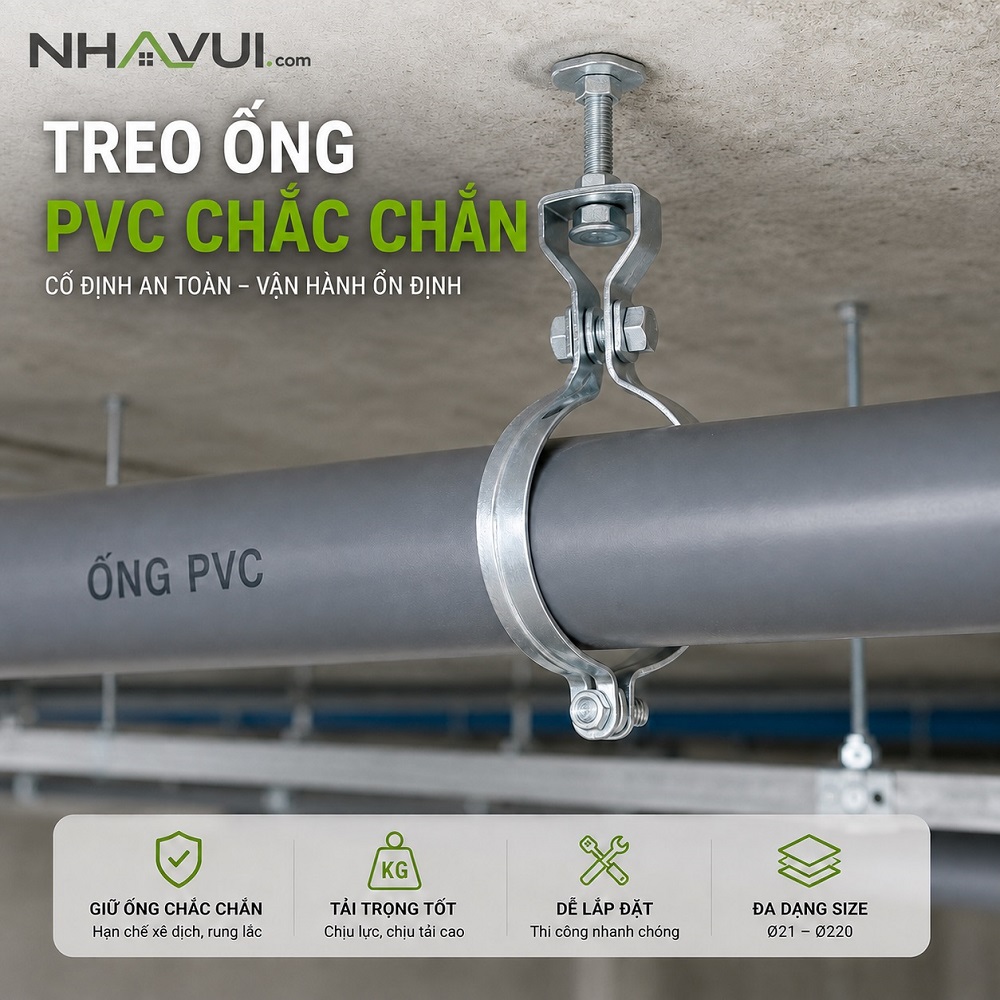

Dùng treo và đỡ đường ống tại các điểm bố trí theo thiết kế, giúp giữ tuyến ổn định và hạn chế trọng lượng ống truyền vào mối nối.

Vị trí và khu vực sử dụng

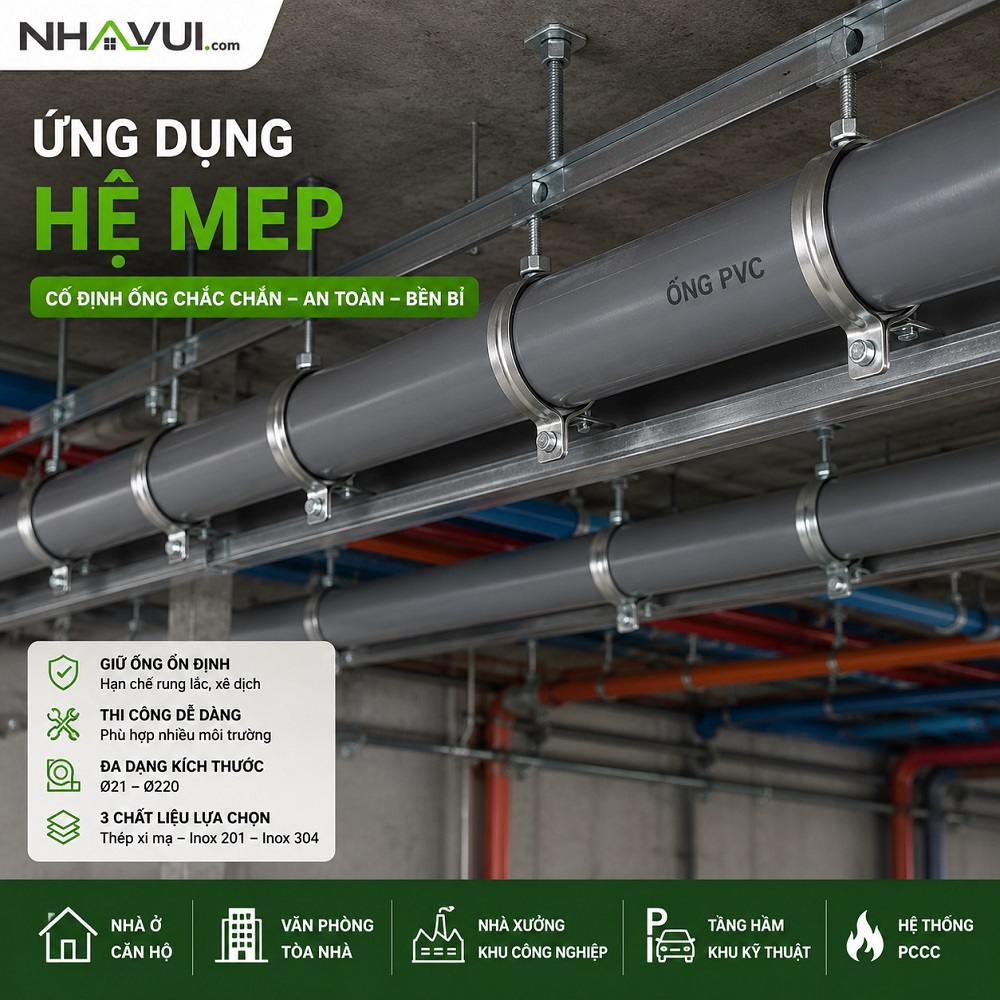

Dùng tại các tuyến ống đi nổi, dưới trần hoặc trên hệ giá đỡ phù hợp. Cần kiểm tra không gian lắp, cao độ tuyến và khả năng chịu lực của vị trí neo.

Công trình phù hợp

Có thể lựa chọn cho hệ đường ống trong nhà ở, công trình dân dụng hoặc công nghiệp khi quy cách cùm đáp ứng yêu cầu thiết kế. Tuyến ống lớn cần xác nhận tải trọng của cả cùm, chi tiết treo và bộ neo.

Vật tư dùng cùng

Ty ren hoặc chi tiết treo tương thích, đai ốc, vòng đệm, bu lông và bộ neo phù hợp nền lắp. Không mặc định cùm đã bao gồm toàn bộ phụ kiện này.

Lưu ý khi sử dụng

Chọn theo đường kính ngoài của ống và tải vận hành, gồm cả chất lỏng bên trong và lớp bảo ôn nếu có. Không dùng cùm để kéo ép đường ống lệch về đúng vị trí.

Chọn đúng loại

Xác nhận đúng cùm treo ống của bài đăng. Đối chiếu ảnh hoặc mẫu thực tế để nhận diện cấu tạo; không tự thay bằng cùm giọt nước hoặc kẹp Omega khi chưa kiểm tra cách lắp và yêu cầu chịu lực.

Chọn kích thước

Tên sản phẩm ghi dải Ø21–Ø220. Đo đường kính ngoài của ống và xác nhận kích thước ôm thực tế của cùm; không chọn chỉ theo tên gọi DN.

Với ống có bảo ôn, cần chọn giải pháp đỡ phù hợp, tránh ép xẹp lớp bảo ôn.

Kiểm tra quy cách kết nối

Xác nhận cùm nối với ty treo, bu lông hoặc giá đỡ bằng cấu tạo nào. Kiểm tra cỡ ren, kích thước lỗ và chi tiết siết trước khi mua phụ kiện.

Chọn vật liệu và hoàn thiện

Tên sản phẩm nêu thép xi mạ, inox 201 và inox 304. Chọn theo môi trường lắp đặt và hồ sơ vật tư; xác nhận vật liệu, lớp mạ và độ dày của từng quy cách. Không xác định mác inox chỉ bằng màu sắc bề mặt.

Phụ kiện cần mua

Tính số cùm theo các điểm đỡ trong bản vẽ. Kiểm tra số lượng ty treo, đai ốc, vòng đệm và bộ neo cần dùng, đồng thời xác nhận món nào đã có trong bộ hàng.

Kiểm tra trước khi nhận hàng

Đối chiếu cỡ cùm, vật liệu, cấu tạo đầu treo và phụ kiện đi kèm. Kiểm tra cùm không cong vênh, nứt, có cạnh sắc hoặc hư hỏng tại vị trí siết.

Chuẩn bị

Kiểm tra đường kính ống, vị trí treo, cao độ và khoảng cách điểm đỡ theo bản vẽ.

Chuẩn bị cùm, chi tiết treo, bộ neo và dụng cụ phù hợp.

Kiểm tra đường điện, nước âm trước khi khoan; dùng phương tiện làm việc an toàn khi lắp trên cao.

Lắp cùm và đường ống

Lắp bộ neo và chi tiết treo theo hướng dẫn của từng loại phụ kiện.

Đưa ống vào cùm theo cấu tạo thực tế, căn chỉnh hướng tuyến và cao độ.

Siết các chi tiết theo yêu cầu lắp đặt, tránh ép móp ống.

Giữ đúng độ dốc của tuyến thoát nước; bố trí điểm cố định và điểm cho phép giãn nở theo thiết kế.

Kiểm tra sau khi lắp

Kiểm tra bộ neo, chi tiết treo và các vị trí siết.

Chuẩn bị

• Kiểm tra đường kính ống, vị trí treo, cao độ và khoảng cách điểm đỡ theo bản vẽ.
• Chuẩn bị cùm, chi tiết treo, bộ neo và dụng cụ phù hợp.
• Kiểm tra đường điện, nước âm trước khi khoan; dùng phương tiện làm việc an toàn khi lắp trên cao.

Lắp cùm và đường ống

• Lắp bộ neo và chi tiết treo theo hướng dẫn của từng loại phụ kiện.
• Đưa ống vào cùm theo cấu tạo thực tế, căn chỉnh hướng tuyến và cao độ.
• Siết các chi tiết theo yêu cầu lắp đặt, tránh ép móp ống.
• Giữ đúng độ dốc của tuyến thoát nước; bố trí điểm cố định và điểm cho phép giãn nở theo thiết kế.

Kiểm tra sau khi lắp

• Kiểm tra bộ neo, chi tiết treo và các vị trí siết.
• Bảo đảm ống nằm ổn định, không bị ép méo hoặc kéo lệch mối nối.
• Khi vận hành, quan sát hiện tượng võng, rung hoặc trượt.
• Định kỳ kiểm tra lỏng, ăn mòn và biến dạng; xử lý cả cùm lẫn phụ kiện treo khi phát hiện hư hỏng.

Bảo đảm ống nằm ổn định, không bị ép méo hoặc kéo lệch mối nối.

Khi vận hành, quan sát hiện tượng võng, rung hoặc trượt.

Định kỳ kiểm tra lỏng, ăn mòn và biến dạng; xử lý cả cùm lẫn phụ kiện treo khi phát hiện hư hỏng.
