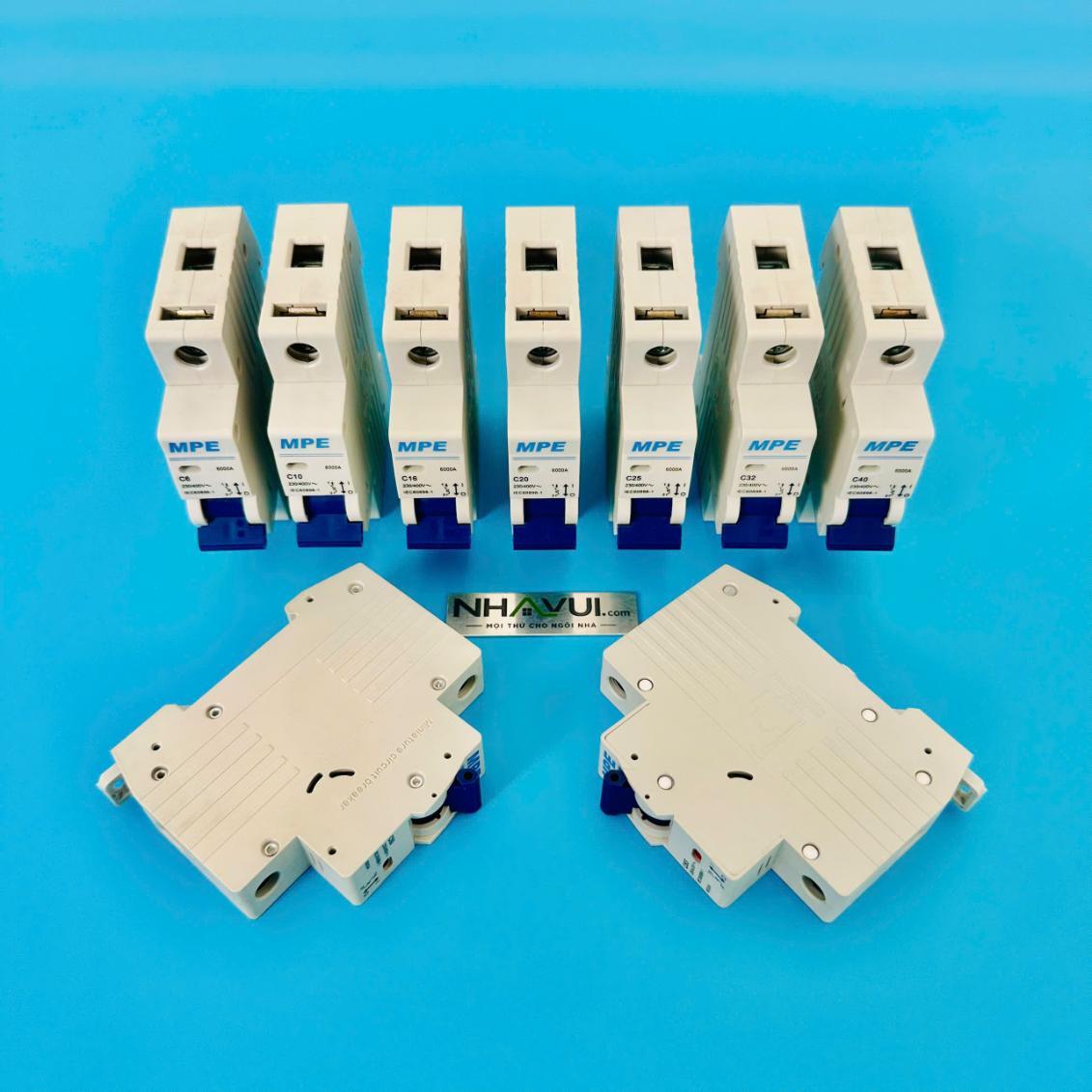

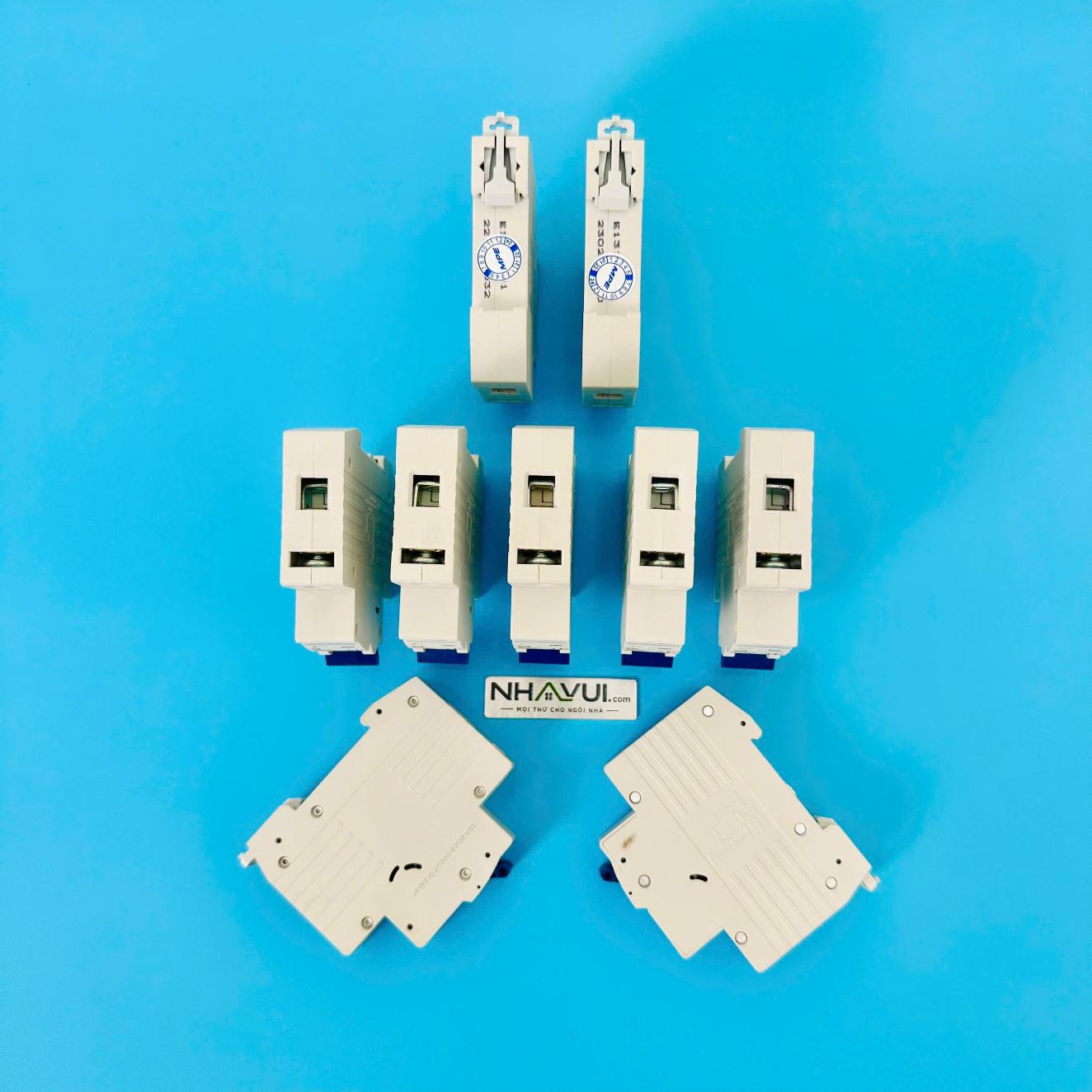

Cầu dao tự động MCB MPE MP6 1P 6kA

MCB MPE MP6 1P 6kA – bảo vệ từng nhánh điện gọn trong tủ

MPE MP6 1P 6kA là cầu dao tự động dạng MCB dùng để đóng/ngắt và bảo vệ mạch điện. Bên cạnh chức năng đóng cắt thông thường, MPE xác nhận thiết bị có khả năng tự ngắt khi mạch xảy ra quá tải vượt dòng định mức hoặc ngắn mạch.

Dòng MP6 1P có thiết kế một cực và nhiều mức dòng từ 6A đến 63A, nhờ đó người mua có thể lựa chọn theo từng nhánh điện thay vì sử dụng một mức MCB chung cho mọi vị trí.

Một điểm đáng chú ý của dòng MP6 là khả năng cắt 6kA. Trong cùng catalog MPE, hãng có dòng MP4 với khả năng cắt 4,5kA, còn MP6 là 6kA. Vì vậy MP6 phù hợp khi thiết kế hệ thống yêu cầu mức khả năng cắt cao hơn dòng MP4.

Tuy nhiên, 6kA không có nghĩa là MCB này phù hợp với mọi hệ thống điện. Khả năng cắt của thiết bị vẫn phải lớn hơn hoặc phù hợp với dòng ngắn mạch dự kiến tại điểm lắp đặt theo thiết kế điện.

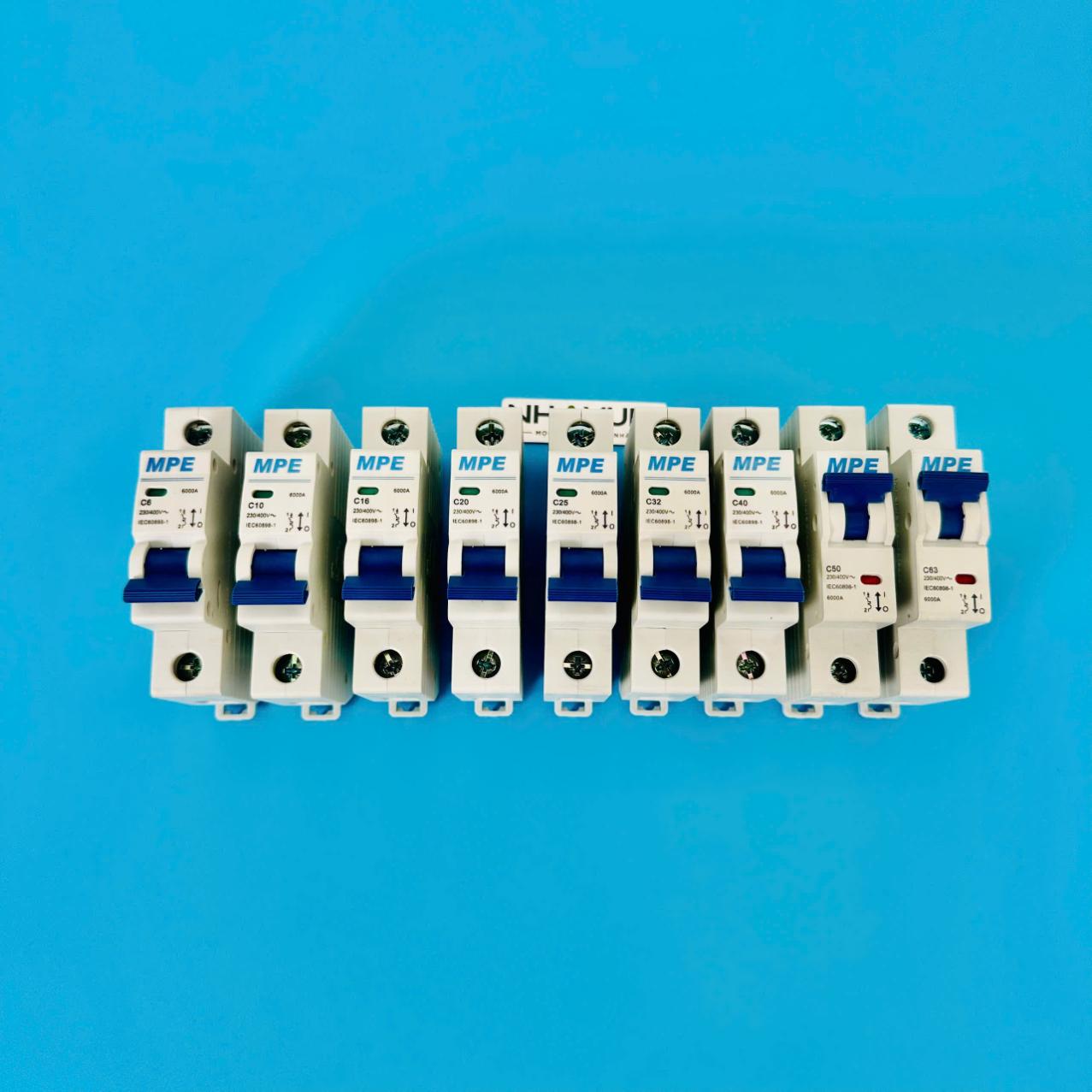

Đầy đủ các dòng từ 6A đến 63A

MPE cung cấp MP6 1P 6kA với 9 mức dòng định mức:

Bảng mã trên được đối chiếu trực tiếp từ catalog chính thức MPE; các trang sản phẩm hiện tại của hãng cũng xác nhận riêng từng mức như MP6-C106 6A, MP6-C116 16A, MP6-C132 32A, MP6-C140 40A và MP6-C163 63A.

Khi đặt mua, tốt nhất nên xác nhận đầy đủ cả mã hàng và dòng định mức. Ví dụ:

MP6-C116 = 1P – 16A – 6kA

MP6-C132 = 1P – 32A – 6kA

Cách này giúp hạn chế lấy nhầm giữa nhiều MCB có hình thức bên ngoài gần giống nhau.

6kA nghĩa là gì?

Đây là thông số người mua rất dễ nhầm với dòng định mức.

Ví dụ trên MP6-C116:

• 16A là dòng định mức của MCB.
• 6kA là khả năng cắt ngắn mạch mà dòng MP6 được MPE công bố.

Hai thông số hoàn toàn khác nhau.

Một MCB 16A không có nghĩa nó chỉ có thể gặp tối đa dòng 16A. Khi xảy ra ngắn mạch, dòng sự cố có thể tăng lên rất lớn trong thời gian ngắn; lúc này khả năng cắt của thiết bị là thông số quan trọng để đánh giá khả năng ngắt dòng sự cố theo thiết kế.

Catalog MPE ghi rõ MP6 1P từ 6A đến 63A đều có Icu 6kA.

MP6 6kA khác MP4 4,5kA như thế nào?

Nếu đang phân vân giữa hai dòng MCB của MPE, khác biệt dễ thấy nhất trong catalog là khả năng cắt:

Không nên hiểu đơn giản rằng “6kA luôn tốt hơn nên cứ mua MP6”. Việc chọn khả năng cắt phải dựa vào dòng ngắn mạch dự kiến của hệ thống. Tuy nhiên nếu hồ sơ điện yêu cầu MCB 6kA thì phải chọn đúng dòng MP6 hoặc sản phẩm khác đáp ứng yêu cầu đó, không thay bằng MCB 4,5kA chỉ vì cùng số ampe.

MCB 1P dùng để làm gì?

1P nghĩa là MCB có một cực đóng cắt.

Trong các mạch điện một pha, loại 1P thường được bố trí để bảo vệ một cực của nhánh điện theo thiết kế của tủ phân phối. Dòng MP6 1P phù hợp với các tủ điện trong nhà cần phân chia nhiều nhánh và mỗi nhánh sử dụng một mức dòng bảo vệ phù hợp.

MPE cũng sản xuất cùng dòng MCB với các cấu hình 1P, 2P, 3P và 4P. Vì vậy nếu hệ thống yêu cầu đóng cắt đồng thời nhiều cực thì nên chọn đúng phiên bản, không nên tự ghép nhiều MCB 1P độc lập để thay thế một thiết bị nhiều cực nếu thiết kế không cho phép.

Bảo vệ quá tải – một chức năng quan trọng của MCB

MPE công bố MP6 có chức năng ngắt khi mạch điện quá tải so với dòng định mức.

Quá tải có thể xảy ra khi tổng tải trên một nhánh vượt quá khả năng mà nhánh điện được thiết kế để vận hành.

Ví dụ, việc liên tục cắm thêm thiết bị vào một đường điện có thể làm dòng tải tăng. Nếu điều kiện tác động của MCB được đáp ứng, thiết bị sẽ ngắt để bảo vệ mạch.

Điểm cần lưu ý là MCB chỉ bảo vệ đúng khi dòng định mức được lựa chọn phù hợp với dây dẫn và thiết kế tải.

Vì vậy không nên thấy CB hay nhảy rồi tự ý đổi từ 16A lên 25A hoặc từ 32A lên 40A. Nếu dây dẫn phía sau không đủ khả năng chịu dòng tương ứng, việc nâng MCB có thể làm mất mục đích bảo vệ của hệ thống.

Bảo vệ khi xảy ra ngắn mạch

Chức năng thứ hai được MPE công bố là ngắt ngắn mạch.

Ngắn mạch khác quá tải ở chỗ dòng sự cố có thể tăng rất nhanh và rất lớn. Dòng MP6 trong bài này được thiết kế với khả năng cắt 6kA.

Vì vậy khi thiết kế tủ điện, kỹ sư hoặc thợ điện không chỉ quan tâm đến MCB bao nhiêu ampe mà còn phải quan tâm khả năng cắt có đáp ứng mức sự cố dự kiến tại vị trí đó hay không.

Chọn MCB 6A, 10A, 16A, 20A hay 32A?

Không nên chọn MCB theo một bảng cứng kiểu:

“đèn = 10A, ổ cắm = 20A, máy lạnh = 25A”.

Cách chọn như vậy có thể sai vì dòng MCB còn phụ thuộc vào:

• Tiết diện và loại dây dẫn.
• Cách đi dây.
• Số lượng thiết bị trên cùng nhánh.
• Công suất và đặc tính của tải.
• Nhiệt độ và điều kiện lắp đặt.
• Yêu cầu phối hợp bảo vệ của hệ thống.

Do đó, các mức 6A–63A nên được xem là những lựa chọn sản phẩm mà MPE cung cấp; còn mức nào phù hợp phải được xác định theo thiết kế thực tế.

Nếu đang thay MCB cũ, nên kiểm tra lại chính xác thông số trên CB đang dùng và nguyên nhân hư hỏng trước khi thay.

Đừng chọn MCB dòng lớn chỉ vì “ít nhảy”

Đây là sai lầm khá thường gặp.

Nếu MCB thường xuyên ngắt, có thể nguyên nhân là:

• Nhánh điện đang bị quá tải.
• Thiết bị sử dụng có sự cố.
• Dây hoặc mạch có vấn đề.
• Có hiện tượng ngắn mạch.
• MCB đang chọn chưa phù hợp với thiết kế.

Việc thay ngay MCB bằng loại có ampe lớn hơn chưa chắc giải quyết đúng nguyên nhân.

Ví dụ, nếu một nhánh được thiết kế và đi dây để bảo vệ ở mức thấp hơn mà người dùng tự nâng lên 40A hoặc 50A, MCB mới có thể không còn phối hợp đúng với khả năng chịu tải của đường dây.

Nếu không chắc chắn, nên để thợ điện kiểm tra tải và tiết diện dây trước khi đổi dòng MCB.

Vật liệu cấu tạo

Theo MPE, MCB dòng MP6 sử dụng:

• Vỏ nhựa PA6
• Các vị trí tiếp xúc điện chính bằng đồng và đồng thau
• Những vị trí không tiếp xúc điện sử dụng thép

MPE mô tả vỏ PA6 có khả năng chống rạn nứt, chịu va đập và ổn định ở nhiệt độ cao.

Đây là thông tin chính hãng, vì vậy có thể đưa vào bài bán hàng. Tôi không bổ sung các tuyên bố như “chống cháy tuyệt đối”, “tiếp điểm bạc” hoặc tuổi thọ đóng cắt bao nhiêu lần vì những thông số đó không xuất hiện trong nguồn MPE tôi kiểm tra cho MP6.

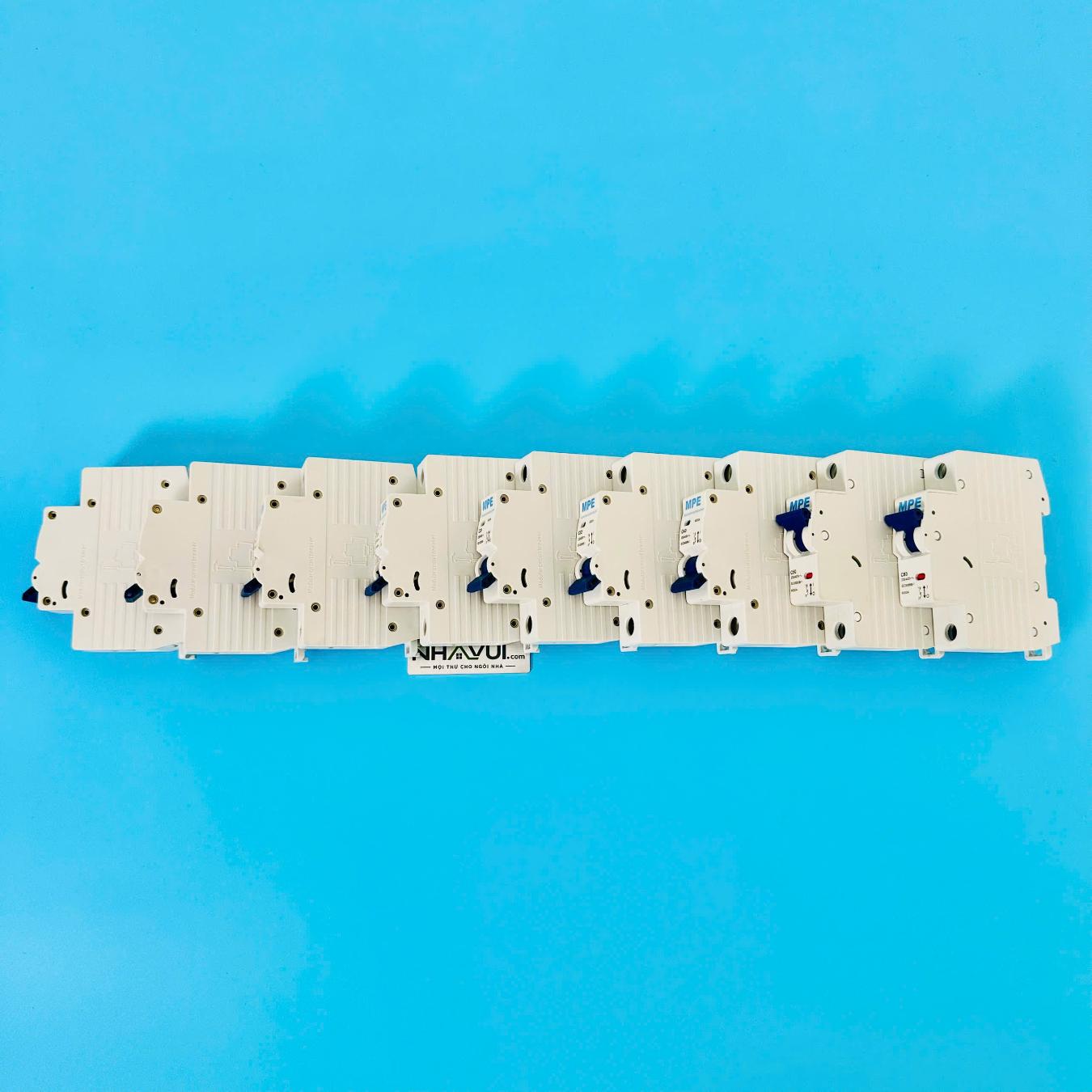

Kích thước gọn cho tủ điện module

Catalog MPE thể hiện dòng MP4 – MP6 từ 6A đến 63A có bề rộng mỗi cực khoảng 18 mm.

Với phiên bản 1P, kích thước module gọn giúp dễ bố trí nhiều nhánh trong tủ điện dân dụng hoặc tủ phân phối.

Thông số này cũng hữu ích khi người mua cần thay thế thiết bị trong một tủ điện đã có sẵn số lượng module giới hạn.

Thông số sản phẩm

Các thông tin dòng định mức, khả năng cắt và đóng gói được xác nhận trong catalog MPE; website hiện tại của hãng cũng xác nhận môi trường sử dụng trong nhà, bảo hành 1 năm và 120 cái/thùng cho các mã 1P.

Phù hợp lắp ở đâu?

MPE ghi môi trường hoạt động của MP6 là trong nhà.

Sản phẩm phù hợp để bố trí trong những hệ tủ điện tương thích tại:

• Nhà ở
• Căn hộ
• Văn phòng
• Cửa hàng
• Công trình thương mại
• Các tủ phân phối điện trong nhà

Nếu tủ đặt ngoài trời, MCB cần được lắp bên trong tủ/vỏ bảo vệ phù hợp với điều kiện môi trường. Không nên hiểu MCB MP6 bản thân nó là một thiết bị để phơi trực tiếp ngoài mưa.

MCB có chống rò điện, chống giật không?

Đây là điểm rất quan trọng khi mua.

MP6 trong bài này là MCB, chức năng MPE công bố là bảo vệ quá tải và ngắn mạch.

Do đó, không nên quảng cáo MP6 1P là cầu dao chống giật hoặc chống rò điện.

Nếu công trình cần bảo vệ dòng rò/chống điện giật, cần sử dụng loại thiết bị có chức năng bảo vệ dòng rò phù hợp như RCCB/RCBO theo thiết kế hệ thống.

Điểm này cần ghi rõ trên bài bán hàng vì người mua phổ thông thường gọi chung tất cả thiết bị đóng cắt là “CB chống giật”, trong khi chức năng thực tế khác nhau.

MP6 1P và MP6 2P khác nhau thế nào?

MPE có cả phiên bản MP6 1P và 2P.

Ví dụ:

• MP6-C116: 1P – 16A – 6kA.
• MP6-C216: 2P – 16A – 6kA.

Hai sản phẩm có cùng dòng 16A và khả năng cắt 6kA nhưng số cực khác nhau.

Bản 1P chỉ đóng cắt một cực.

Bản 2P có hai cực trong cùng thiết bị.

Nên mua loại nào phụ thuộc vào sơ đồ tủ điện, không nên chỉ chọn 1P vì giá thấp hơn hoặc 2P vì nghĩ rằng “an toàn hơn” trong mọi trường hợp.

Khi mua cần kiểm tra những gì?

Người mua chỉ cần nhớ bốn thông tin chính:

MPE – MP6 – 1P – 6kA – dòng định mức.

Ví dụ nếu cần 20A:

MPE MP6-C120 – 1P – 20A – 6kA.

Nếu cần 40A:

MPE MP6-C140 – 1P – 40A – 6kA.

Mã sản phẩm càng rõ thì càng hạn chế nhầm giữa MP4, MP6 hoặc các phiên bản 1P/2P khác nhau.

Bảo hành

MPE hiện công bố bảo hành 1 năm cho các MCB MP6 1P tôi đã đối chiếu, từ MP6-C106 đến các phiên bản dòng lớn hơn.

Khi nhận hàng, nên kiểm tra:

• Logo và thương hiệu MPE.
• Mã MP6 tương ứng.
• Dòng định mức đúng với đơn đặt hàng.
• Khả năng cắt 6kA.
• Tình trạng thiết bị còn nguyên.
• Thông tin bảo hành của nhà bán.

Vì sao MP6 1P 6kA đáng cân nhắc?

Nếu thiết kế điện cần MCB một cực có khả năng cắt 6kA, MP6 là dòng phù hợp trong hệ thiết bị đóng cắt của MPE.

Điểm thuận tiện nằm ở dải dòng khá đầy đủ 6A đến 63A, giúp có thể sử dụng cùng một seri cho nhiều nhánh khác nhau trong tủ điện mà vẫn lựa chọn đúng dòng cho từng mạch. Catalog MPE xác nhận toàn bộ 9 mức dòng trên đều có phiên bản MP6 1P 6kA.

Quan trọng hơn, đây là thiết bị bảo vệ điện nên tiêu chí lựa chọn không nên chỉ là giá. Người mua cần ưu tiên đúng số cực, đúng dòng định mức và đúng khả năng cắt theo thiết kế.
