Giới thiệu sản phẩm

Dây điện đơn cứng CADIVI VC/LF là dòng dây ruột đồng một lõi, cách điện bằng PVC không chì, dùng phổ biến trong hệ thống điện dân dụng và công trình. Sản phẩm phù hợp đi trong ống luồn, tủ điện, hộp kỹ thuật, âm tường, âm trần hoặc các tuyến điện cố định trong nhà.

Dòng VC/LF có cấu tạo dây đơn cứng, dễ định hình khi đi dây trong hộp điện, tủ điện hoặc ống luồn. Sản phẩm có nhiều tiết diện từ 0.5mm² đến 10mm², đáp ứng nhu cầu thi công mạch đèn, công tắc, ổ cắm, thiết bị dân dụng và các nhánh cấp nguồn trong công trình nhà phố, căn hộ, văn phòng.

Sản phẩm được đăng bán theo đơn vị mét, phù hợp cho khách cần mua đúng chiều dài thực tế theo bản vẽ, theo từng tuyến dây hoặc theo nhu cầu thi công tại công trình.

Ưu điểm nổi bật

Dây CADIVI VC/LF sử dụng ruột dẫn bằng đồng, giúp dẫn điện ổn định và phù hợp cho hệ thống điện cố định. Lớp cách điện PVC không chì hỗ trợ an toàn hơn trong sử dụng, phù hợp với nhu cầu thi công điện dân dụng hiện đại.

Dây có kết cấu đơn cứng, dễ luồn trong ống, dễ bẻ góc và cố định trong hộp điện hoặc tủ điện. Đây là loại dây thường được dùng trong các tuyến điện dân dụng, đặc biệt là mạch chiếu sáng, công tắc, ổ cắm và các nhánh điện lắp đặt cố định.

Dòng VC/LF có nhiều tiết diện và cấp điện áp phù hợp từng nhu cầu sử dụng. Các tiết diện nhỏ như 0.5mm², 0.75mm², 1.0mm² thường dùng cho tải nhẹ, tín hiệu hoặc mạch điều khiển dân dụng. Các tiết diện lớn hơn như 1.5mm², 2.5mm², 4mm², 6mm², 10mm² phù hợp cho chiếu sáng, ổ cắm và thiết bị điện theo thiết kế.

Thông số kỹ thuật

Tiêu chí Thông tin
Tên sản phẩm Dây điện đơn cứng CADIVI VC/LF
Nhóm sản phẩm Dây đơn cứng, ruột đồng, cách điện PVC không chì
Thương hiệu CADIVI
Ruột dẫn Đồng
Cách điện PVC không chì
Kiểu dây Dây đơn cứng
Nhiệt độ làm việc 70°C
Tiêu chuẩn IEC 60227-3
Cấp điện áp 300/500V hoặc 450/750V tùy tiết diện
Đơn vị tính Mét
Ứng dụng Đi âm tường, đi trong ống luồn, tủ điện, chiếu sáng, ổ cắm, công tắc

Bảng catalogue sản phẩm

Mã hàng Model Quy cách ruột dẫn Cấp điện áp Đơn vị tính
56017251 VC/LF-0.5 F 0.8 300/500V Mét
56017256 VC/LF-0.75 F 0.97 300/500V Mét
56017261 VC/LF-1 F 1.13 300/500V Mét
56017266 VC/LF-1.5 F 1.38 450/750V Mét
56017271 VC/LF-2.5 F 1.77 450/750V Mét
56017276 VC/LF-4 F 2.24 450/750V Mét
56017281 VC/LF-6 F 2.74 450/750V Mét
56017286 VC/LF-10 F 3.56 450/750V Mét

Ứng dụng thực tế

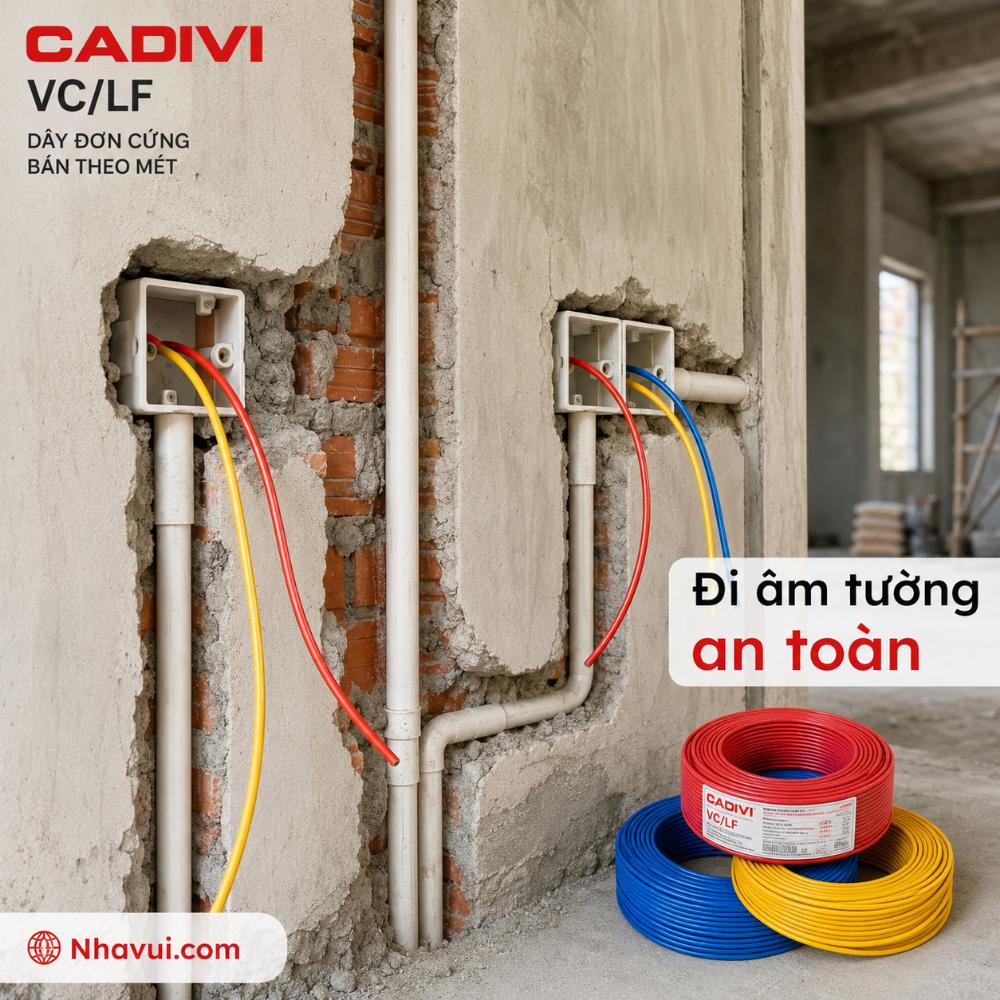

Dây điện đơn cứng CADIVI VC/LF được sử dụng trong hệ thống điện nhà ở, nhà phố, căn hộ, văn phòng và công trình dân dụng. Sản phẩm phù hợp đi trong ống luồn PVC âm tường, âm sàn, âm trần hoặc lắp đặt trong hộp điện, hộp công tắc, ổ cắm và tủ điện.

Với mạch chiếu sáng, có thể sử dụng các tiết diện như VC/LF-1 hoặc VC/LF-1.5 tùy thiết kế. Với ổ cắm dân dụng, dòng VC/LF-2.5 là lựa chọn phổ biến. Với các nhánh cấp nguồn cho thiết bị có công suất lớn hơn, có thể dùng VC/LF-4, VC/LF-6 hoặc VC/LF-10 theo công suất tải và bản vẽ điện.

Các tiết diện nhỏ như VC/LF-0.5 và VC/LF-0.75 phù hợp cho hạng mục tải nhẹ, mạch điều khiển, đèn nhỏ hoặc các vị trí yêu cầu dây đơn cứng tiết diện nhỏ.

Hướng dẫn lựa chọn

Khi chọn dây điện đơn cứng CADIVI VC/LF, cần xác định đúng công suất thiết bị, chiều dài tuyến dây, phương pháp đi dây và yêu cầu thiết kế điện. Không nên chọn dây quá nhỏ so với tải sử dụng vì có thể gây nóng dây, sụt áp hoặc mất an toàn khi vận hành.

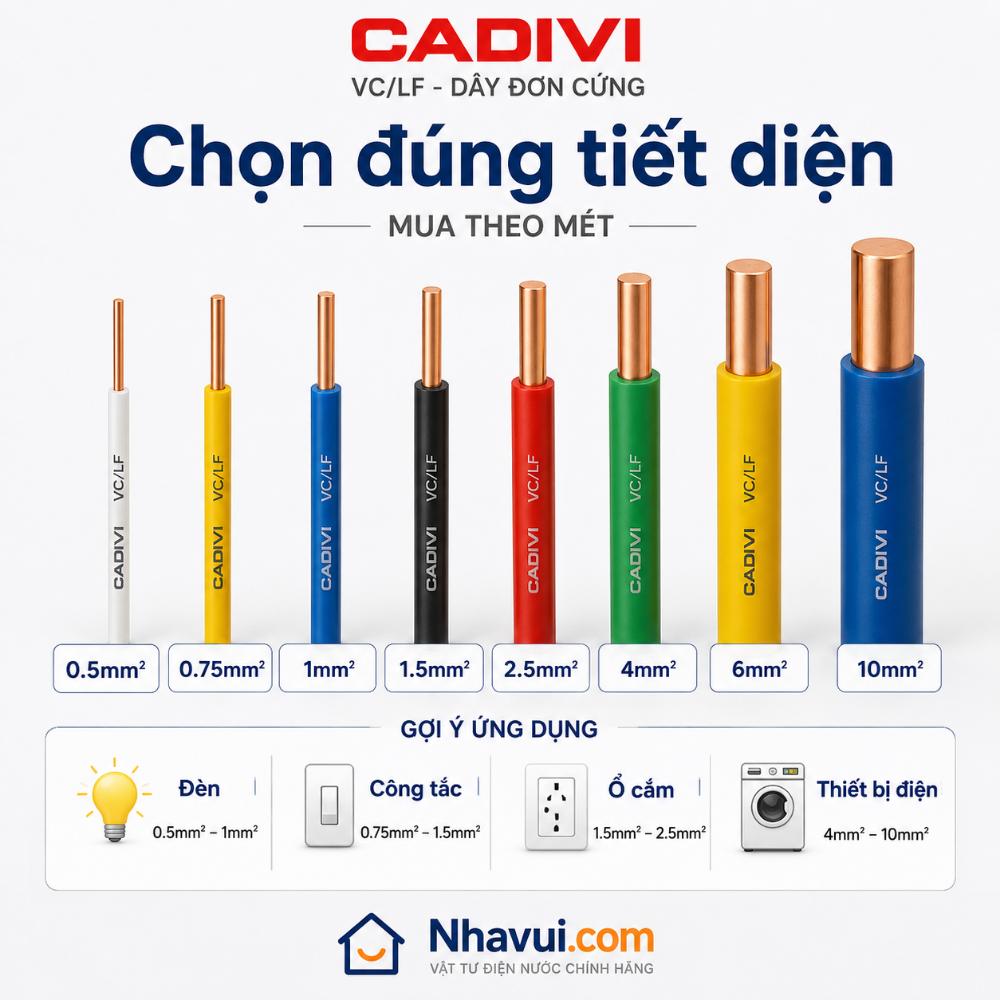

Hạng mục sử dụng Model gợi ý
Mạch điều khiển, tải nhẹ VC/LF-0.5, VC/LF-0.75
Đèn chiếu sáng VC/LF-1, VC/LF-1.5
Ổ cắm dân dụng VC/LF-2.5
Máy lạnh, máy nước nóng, máy bơm nhỏ VC/LF-4, VC/LF-6
Nhánh cấp nguồn lớn hơn VC/LF-10 hoặc theo thiết kế điện

Hướng dẫn chọn màu dây

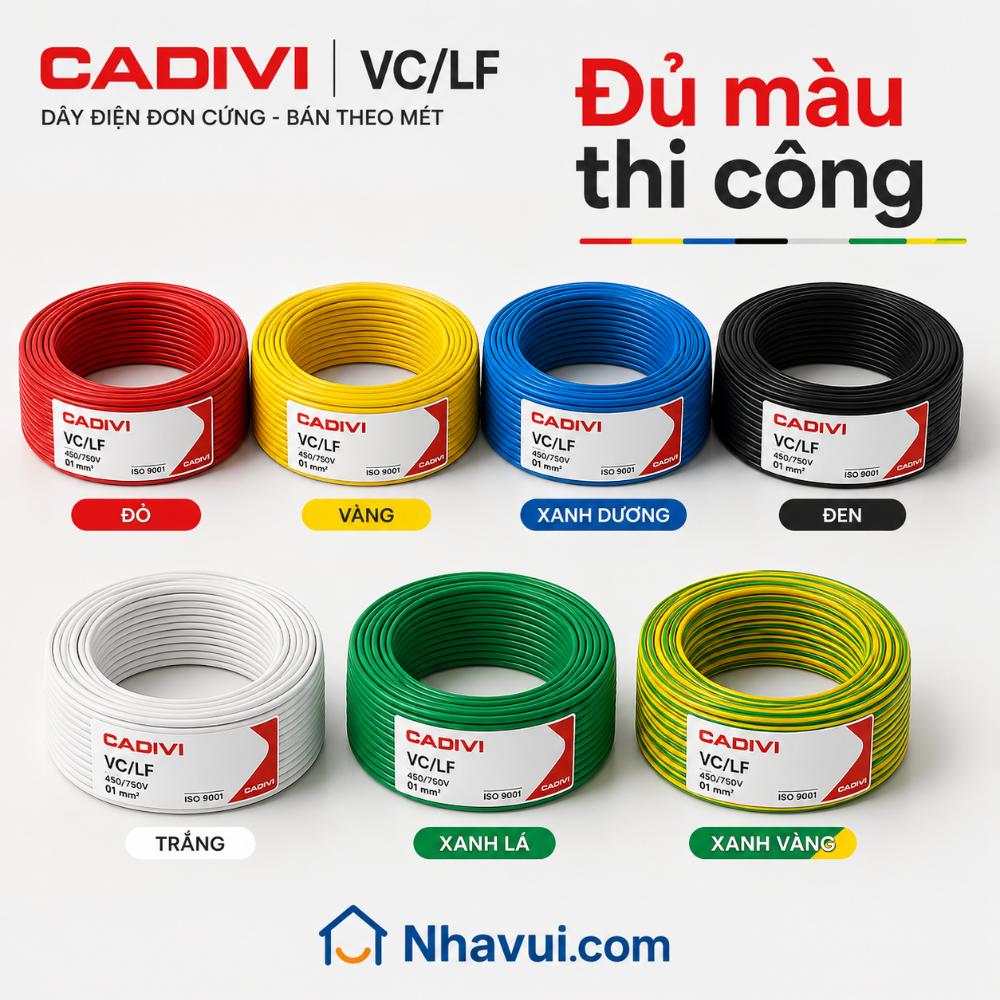

Màu sắc dây nên được chọn theo chức năng sử dụng để thuận tiện thi công, kiểm tra và bảo trì. Thông thường, dây pha có thể dùng màu đỏ, vàng hoặc xanh; dây trung tính thường dùng màu đen, trắng hoặc xanh dương tùy quy ước công trình; dây tiếp địa thường dùng màu xanh vàng.

Màu dây có thể thay đổi theo từng tiết diện, từng lô hàng và tồn kho thực tế. Khi đặt hàng, nên kiểm tra đúng màu cần dùng để đồng bộ với bản vẽ điện và quy ước thi công tại công trình.

Lưu ý khi thi công

Dây VC/LF nên được đi trong ống luồn điện phù hợp để tăng độ an toàn, dễ thay thế và bảo trì khi cần. Khi luồn dây trong ống, không nên nhồi quá nhiều dây vượt khả năng chứa của ống vì có thể gây khó kéo dây, tăng nhiệt và khó sửa chữa về sau.

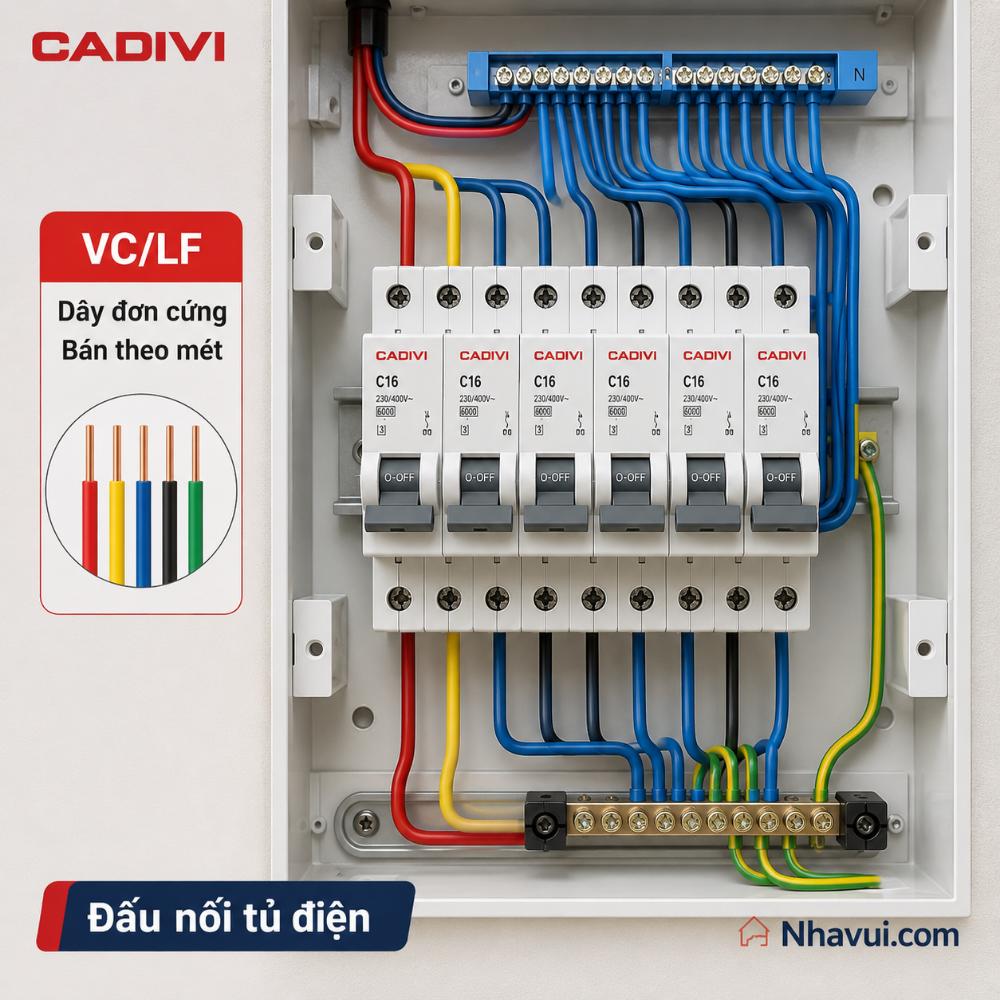

Các mối nối nên được thực hiện trong hộp nối, hộp công tắc, hộp ổ cắm hoặc tủ điện. Không nên nối dây trực tiếp âm trong tường. Khi đấu nối vào thiết bị đóng cắt, ổ cắm hoặc công tắc, cần tuốt dây đúng kỹ thuật, siết chặt đầu dây và sử dụng thiết bị bảo vệ phù hợp như MCB, RCCB hoặc RCBO theo từng nhánh điện.

Phân biệt VC/LF và CV/LF

Dây VC/LF là dây đơn cứng, ruột đồng, cách điện PVC không chì, thường dùng cho hệ thống điện dân dụng, mạch chiếu sáng, ổ cắm và các tuyến điện cố định. Dòng này có các tiết diện nhỏ từ 0.5mm², phù hợp cả những hạng mục tải nhẹ.

Dây CV/LF là dây ruột đồng cách điện PVC không chì có cấp điện áp 0.6/1kV, thường dùng cho các tuyến cấp nguồn có yêu cầu cao hơn, tiết diện lớn hơn hoặc nhánh cấp chính trong công trình. Khi chọn sản phẩm, nên căn cứ vào bản vẽ thiết kế, cấp điện áp và mục đích sử dụng thực tế.
