Quạt hút âm trần không dùng ống dẫn Nanoco NCV2020

Kiểm tra đúng phiên bản không ống dẫn

Model NCV2020 không có đuôi “-C” và không sử dụng ống dẫn. Không nhầm với NCV2020-C là phiên bản âm trần có đầu nối ống dẫn và có thông số vận hành khác.

Kiểm tra kích thước lỗ khoét trần

NCV2020 cần lỗ khoét 262 × 262mm. Cần đo chính xác lỗ có sẵn hoặc đánh dấu vị trí thi công trước khi đặt hàng.

Kiểm tra khoảng trống cho thân quạt

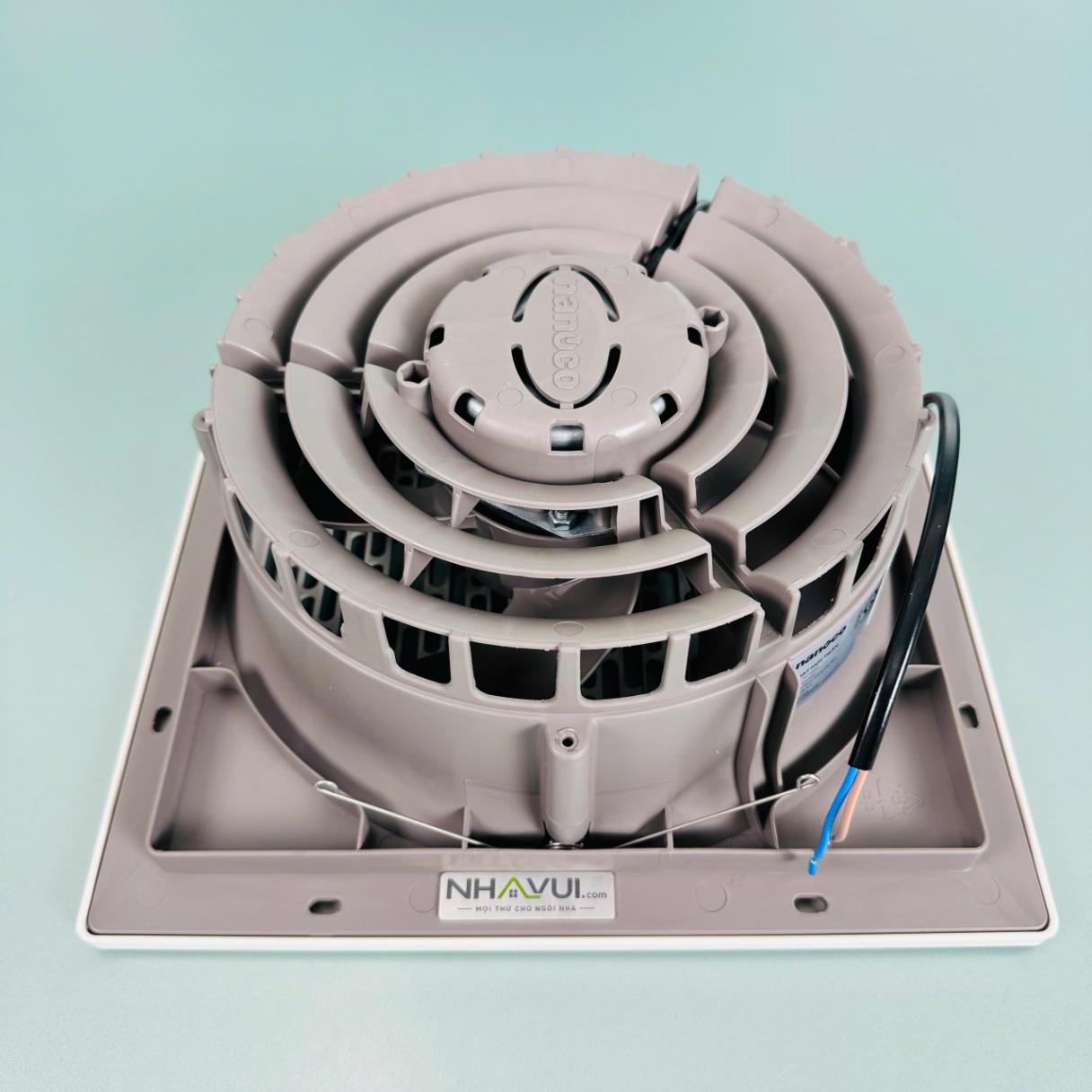

Thân quạt có chiều sâu khoảng 122mm. Phía trên trần cần đủ khoảng trống để đặt thân máy, đấu điện và thực hiện vệ sinh hoặc bảo trì sau này.

Kiểm tra kích thước mặt che

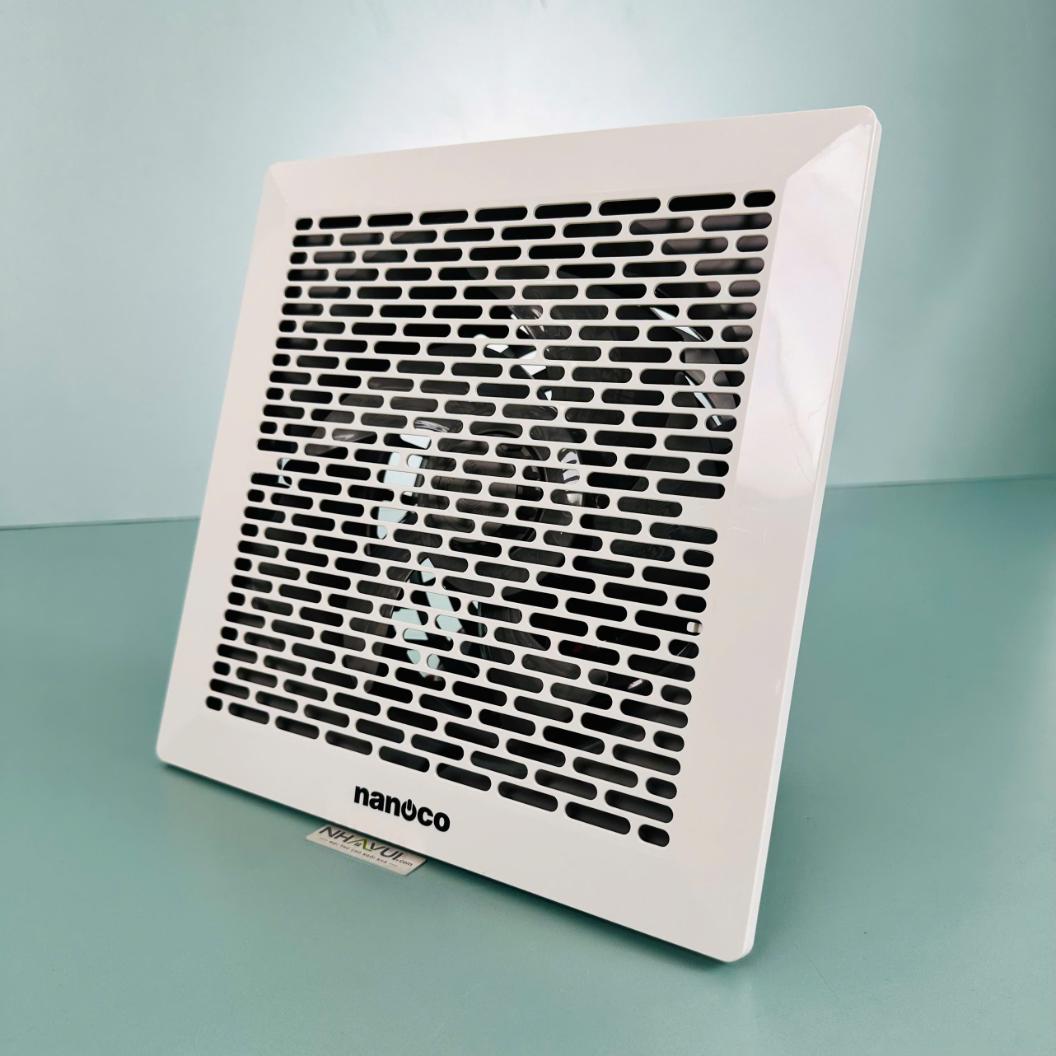

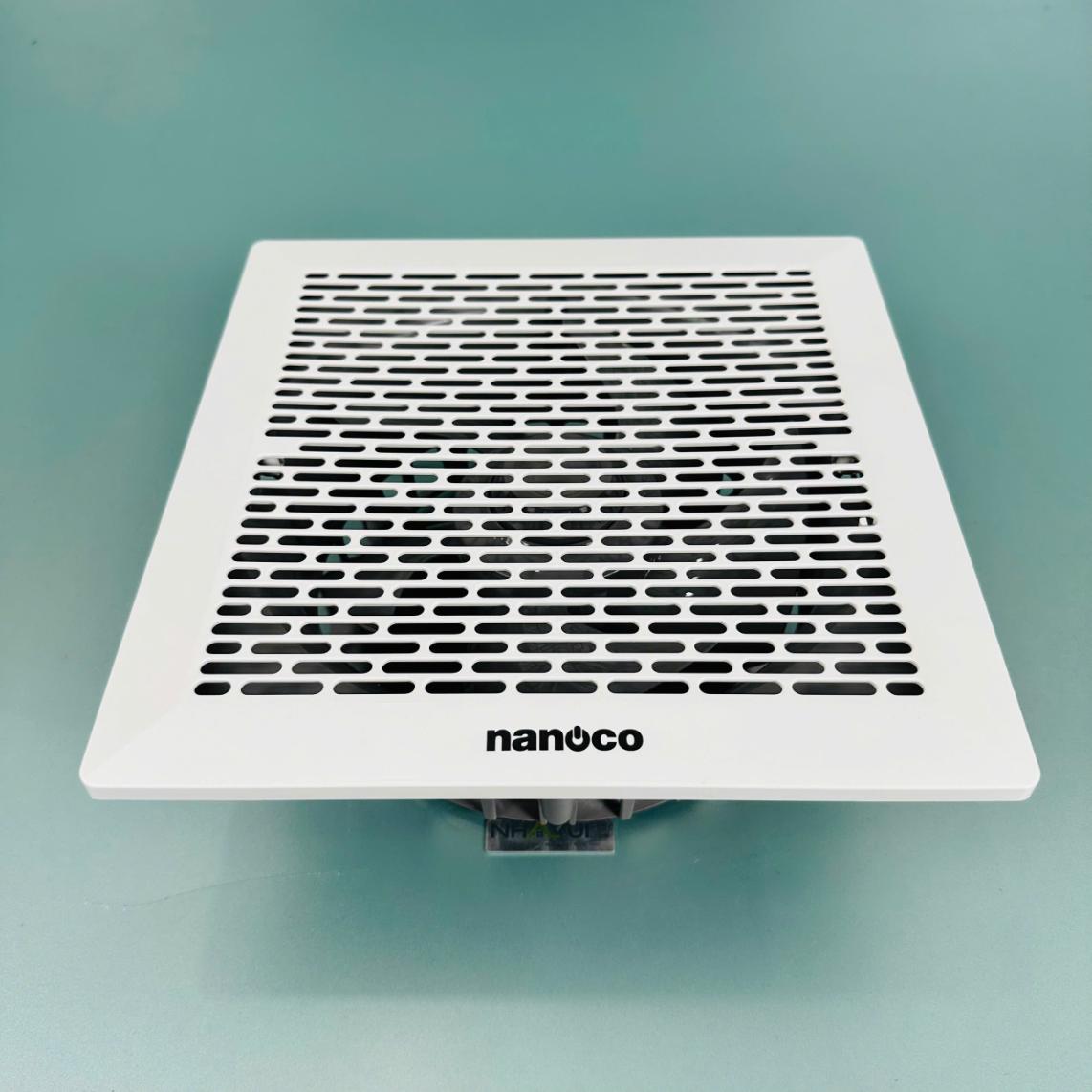

Mặt quạt có kích thước khoảng 302 × 302mm, lớn hơn lỗ khoét. Cần bảo đảm mặt quạt không vướng khung xương, đèn, đầu báo cháy, miệng gió hoặc thiết bị khác trên trần.

Chọn quạt theo lưu lượng thông gió

NCV2020 có lưu lượng danh định 570m³/giờ. Có thể ước tính nhu cầu theo công thức:

Lưu lượng cần thiết = Thể tích phòng × Số lần thay đổi không khí mỗi giờ

Không nên chọn quạt chỉ theo diện tích sàn. Chiều cao phòng, mức độ kín, nguồn phát sinh mùi và tình trạng khoang trần đều ảnh hưởng đến hiệu quả thực tế.

Chọn theo kết cấu trần

Sản phẩm phù hợp hơn với trần giả có khoảng trống phía trên và vị trí đủ chắc để giữ quạt. Với trần bê tông hoặc kết cấu không có khoang kỹ thuật, cần khảo sát phương án tạo lỗ và thoát khí trước khi chọn.

Chọn giữa loại không ống và có ống dẫn

• Chọn NCV2020 khi khoang trần thông thoáng và không cần dẫn khí đến vị trí xả riêng.
• Chọn NCV2020-C khi cần kết nối ống để đưa khí ra ngoài hoặc đến vị trí xả xác định.

Không nên chỉ so sánh công suất giữa hai model vì cấu tạo và phương án thoát khí khác nhau.

Kiểm tra nguồn điện tại vị trí lắp

Quạt sử dụng nguồn điện 220V/50Hz. Cần chuẩn bị đường dây, công tắc điều khiển và vị trí đấu nối có thể tiếp cận để kiểm tra khi cần.

Chuẩn bị vật tư lắp đặt

Tùy kết cấu trần, có thể cần khung gia cố, dây treo hoặc thanh đỡ, dây điện, công tắc, ống luồn dây, đầu nối và vật liệu xử lý mép cắt. Kiểm tra phụ kiện trong hộp trước khi mua bổ sung.

Khảo sát kết cấu trần và đường thoát khí

Kiểm tra loại trần, khoảng trống phía trên, vị trí khung xương và khả năng thoát khí của khoang trần. Không lắp quạt vào khoang trần kín hoặc nơi khí hút vào không có đường thoát tiếp ra ngoài.

Chọn vị trí lắp phù hợp

Nên đặt quạt gần khu vực tích tụ hơi ẩm, khí nóng hoặc mùi, nhưng tránh vị trí bị nước tạt trực tiếp. Không đặt sát đèn, miệng gió điều hòa hoặc vật cản làm ảnh hưởng luồng hút.

Chuẩn bị dụng cụ và vật tư

Chuẩn bị thước đo, bút đánh dấu, dụng cụ cắt trần, tua vít, thiết bị kiểm tra điện, dây điện, đầu nối và khung hoặc thanh đỡ nếu trần không đủ khả năng chịu lực.

Đánh dấu và cắt lỗ trần

Đánh dấu lỗ 262 × 262mm tại vị trí đã kiểm tra. Khi cắt cần tránh khung xương, dây điện, ống nước và các hệ thống kỹ thuật phía trên trần.

Gia cố vị trí đặt quạt

Không để toàn bộ trọng lượng quạt chỉ tác động lên tấm trần yếu. Cần cố định thân quạt vào khung, thanh đỡ hoặc kết cấu chắc chắn theo điều kiện công trình.

Ngắt điện trước khi đấu nối

Ngắt aptomat và kiểm tra chắc chắn mạch đã hết điện. Đấu nguồn 220V/50Hz theo ký hiệu của nhà sản xuất; các đầu nối phải chắc chắn, cách điện và đặt ở vị trí hạn chế hơi ẩm.

Lắp thân và mặt che

Đưa thân quạt vào lỗ khoét, căn chỉnh cân bằng rồi cố định chắc chắn. Lắp mặt che đúng khớp, bảo đảm không bị cong, hở hoặc cản trở cánh quạt.

Kiểm tra sau khi lắp

Sau khi cấp điện, cần kiểm tra:

• Quạt khởi động và quay ổn định.
• Luồng khí được hút từ phòng lên khoang trần.
• Quạt không rung mạnh hoặc phát ra tiếng va chạm.
• Mặt che áp sát trần và không bị lỏng.
• Khoang trần có đường thoát khí thông thoáng.

Xử lý các lỗi thường gặp

• Quạt hút yếu: kiểm tra đường cấp khí bù và khả năng thoát khí của khoang trần.
• Hơi ẩm tích tụ trên trần: kiểm tra khoang trần có bị kín hay không.
• Quạt rung hoặc kêu: kiểm tra khung đỡ, điểm cố định và cánh quạt.
• Mặt quạt bị xệ: gia cố lại kết cấu đỡ, không treo quạt chỉ bằng tấm trần.
• Quạt không chạy: kiểm tra nguồn điện, công tắc và đầu nối.

Vệ sinh và bảo trì

Ngắt điện trước khi tháo mặt che. Vệ sinh bụi trên lưới và cánh bằng khăn mềm; không để nước chảy vào động cơ. Kiểm tra khung đỡ, vít cố định và dây điện nếu quạt rung, yếu hoặc có tiếng bất thường.
