Ổ cắm đơn đa năng MPE A20USMXN, A20USMXXN đế liền 16A 1 lỗ 2 lỗ 120x72mm

Giới thiệu sản phẩm

Ổ cắm đơn đa năng MPE A20USMXN và A20USMXXN là dòng ổ cắm đế liền được thiết kế cho hệ thống điện dân dụng, văn phòng và công trình. Sản phẩm có mặt ổ màu trắng, kiểu dáng gọn gàng, dễ lắp đặt và phù hợp với nhiều không gian như phòng ngủ, phòng khách, bàn làm việc, cửa hàng, nhà trọ hoặc căn hộ.

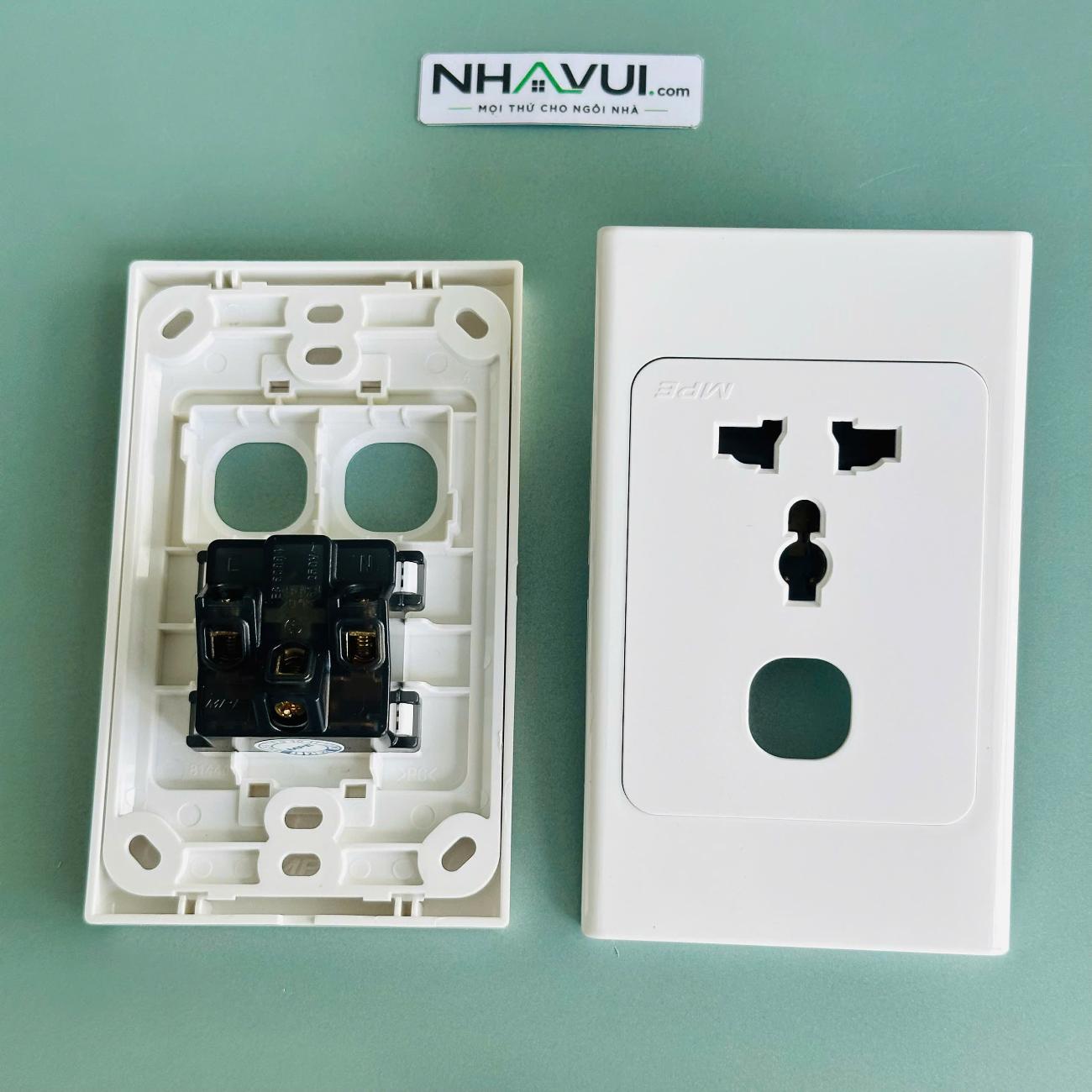

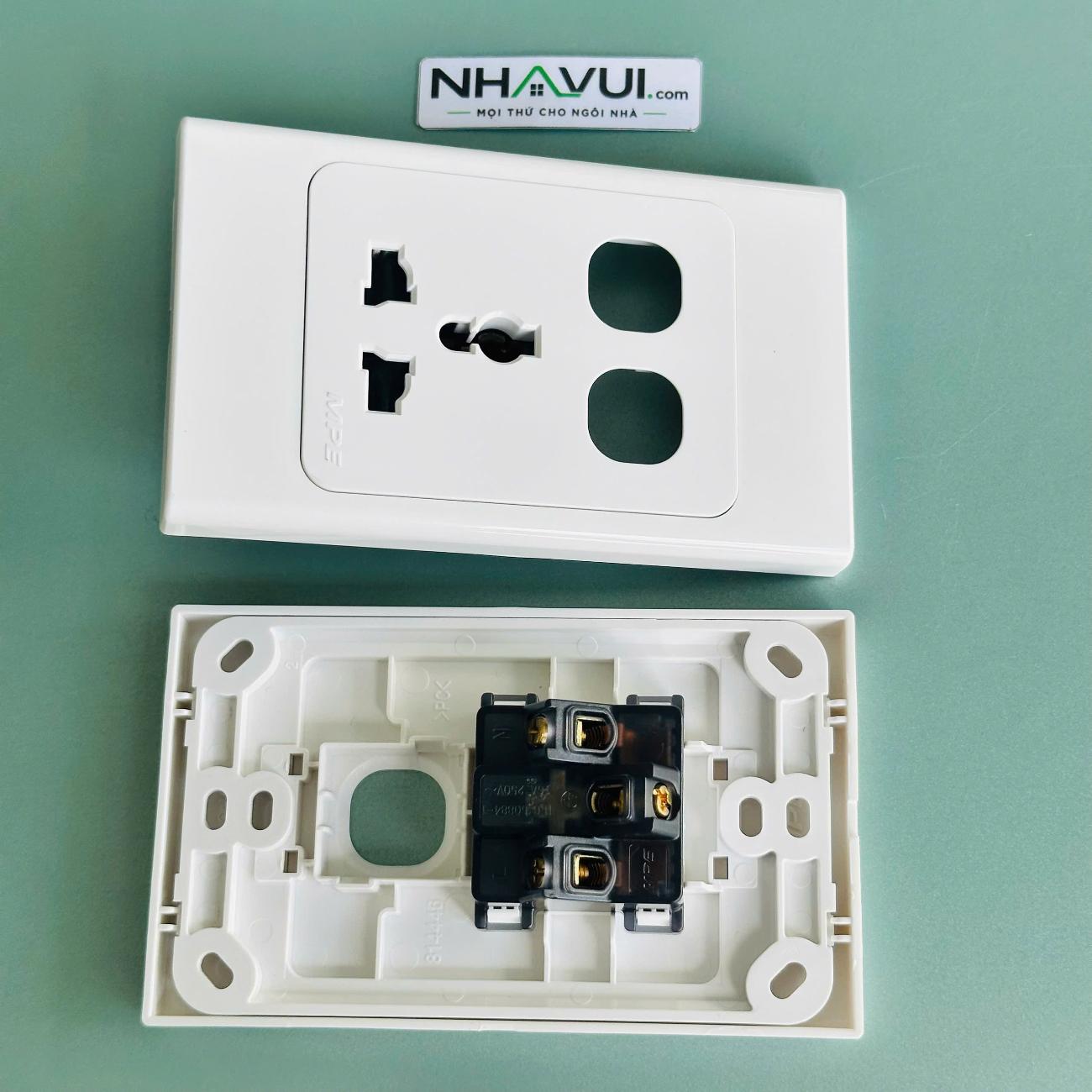

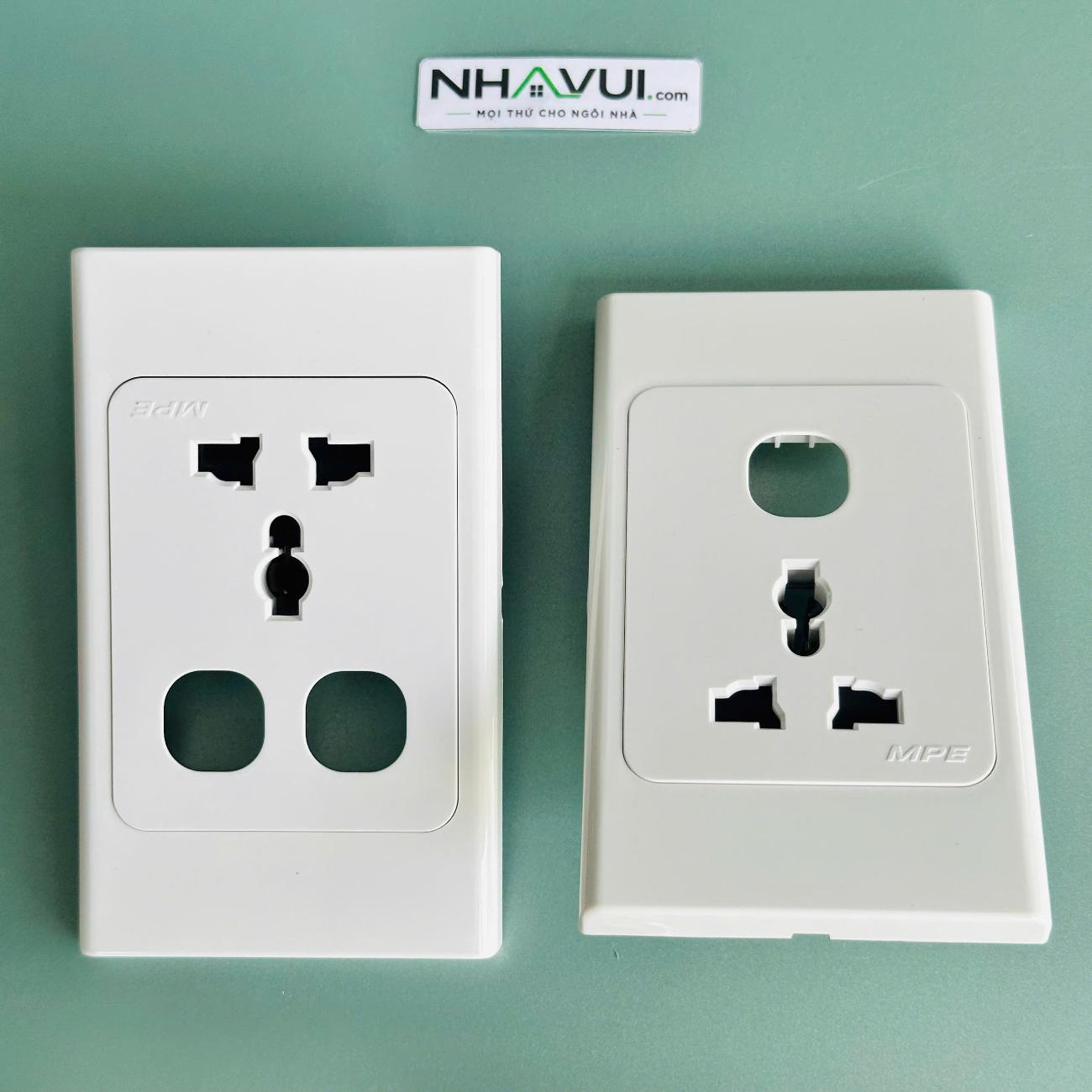

Dòng sản phẩm gồm 2 model: A20USMXN là ổ cắm đơn đa năng 16A + 1 lỗ, A20USMXXN là ổ cắm đơn đa năng 16A + 2 lỗ. Cả hai đều có kích thước 120x72mm, phù hợp cho nhu cầu lắp mới hoặc thay thế ổ cắm tại các vị trí cần một điểm cấp điện linh hoạt.

Ưu điểm nổi bật

Ổ cắm MPE có thiết kế đế liền, giúp quá trình lắp đặt gọn hơn và tạo cảm giác chắc chắn khi sử dụng. Mặt ổ màu trắng đơn giản, dễ phối với nhiều kiểu tường và không gian nội thất.

Thiết kế đa năng giúp sản phẩm tương thích với nhiều kiểu phích cắm thông dụng, hạn chế nhu cầu dùng thêm đầu chuyển trong nhiều trường hợp. Dòng định mức 16A đáp ứng tốt cho các thiết bị điện sinh hoạt và thiết bị văn phòng như sạc điện thoại, laptop, đèn bàn, quạt, tivi, bộ phát wifi hoặc các thiết bị công suất vừa.

Thông số kỹ thuật

Ứng dụng thực tế

Ổ cắm đơn đa năng MPE A20USMXN và A20USMXXN được sử dụng trong nhà ở, căn hộ, văn phòng, cửa hàng, nhà trọ, khách sạn mini và các công trình dân dụng. Sản phẩm phù hợp lắp tại đầu giường, bàn làm việc, khu vực tivi, quầy thu ngân, phòng học, phòng làm việc hoặc các điểm cấp nguồn riêng.

Với thiết kế ổ cắm đơn đa năng, sản phẩm phù hợp cho những vị trí chỉ cần một ổ cắm nhưng vẫn muốn sử dụng linh hoạt với nhiều loại thiết bị khác nhau.

Gợi ý lựa chọn model

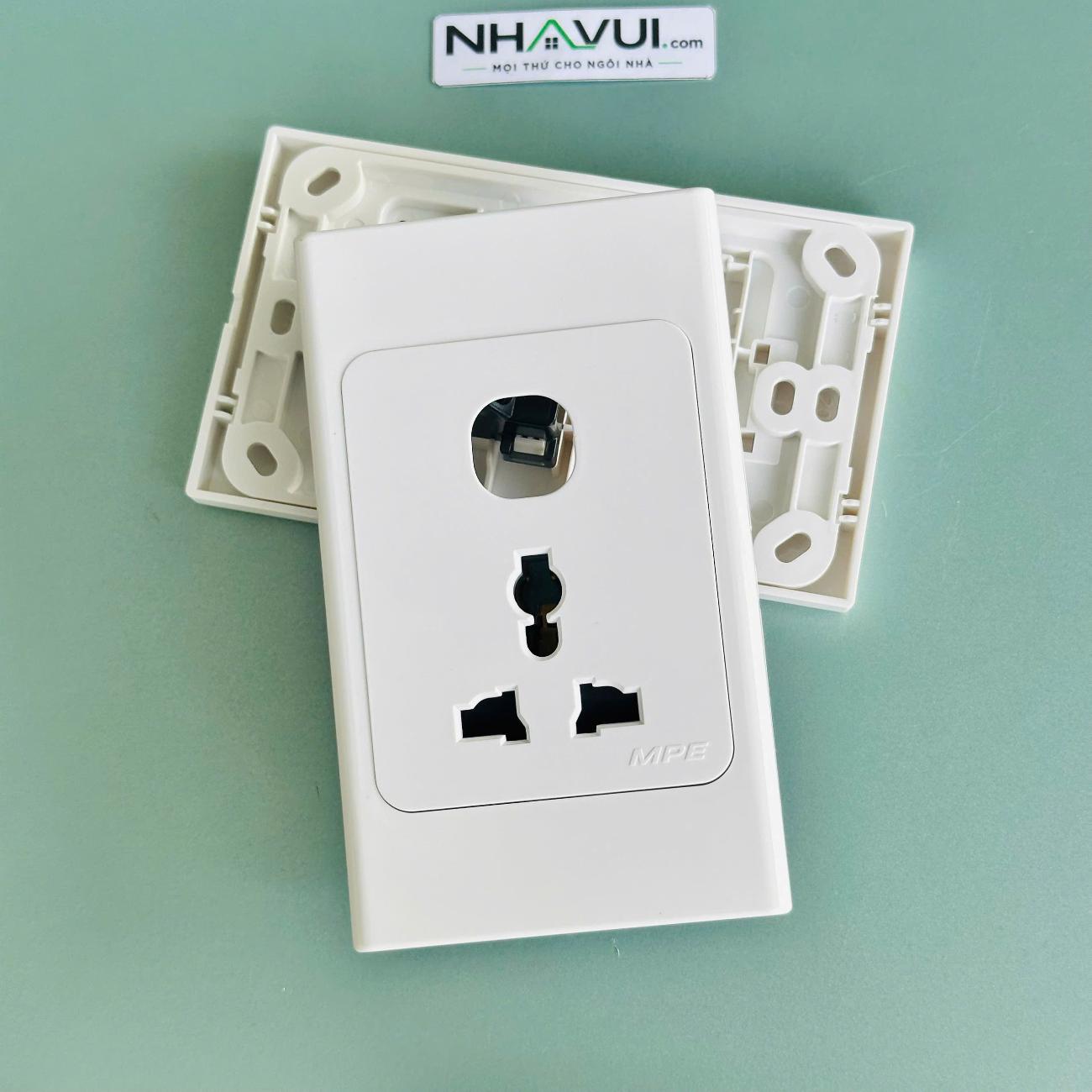

A20USMXN phù hợp cho các vị trí cần ổ cắm đơn đa năng kèm 1 lỗ, dùng cho nhu cầu cấp điện cơ bản tại phòng ngủ, bàn học, bàn làm việc hoặc khu vực phụ trợ.

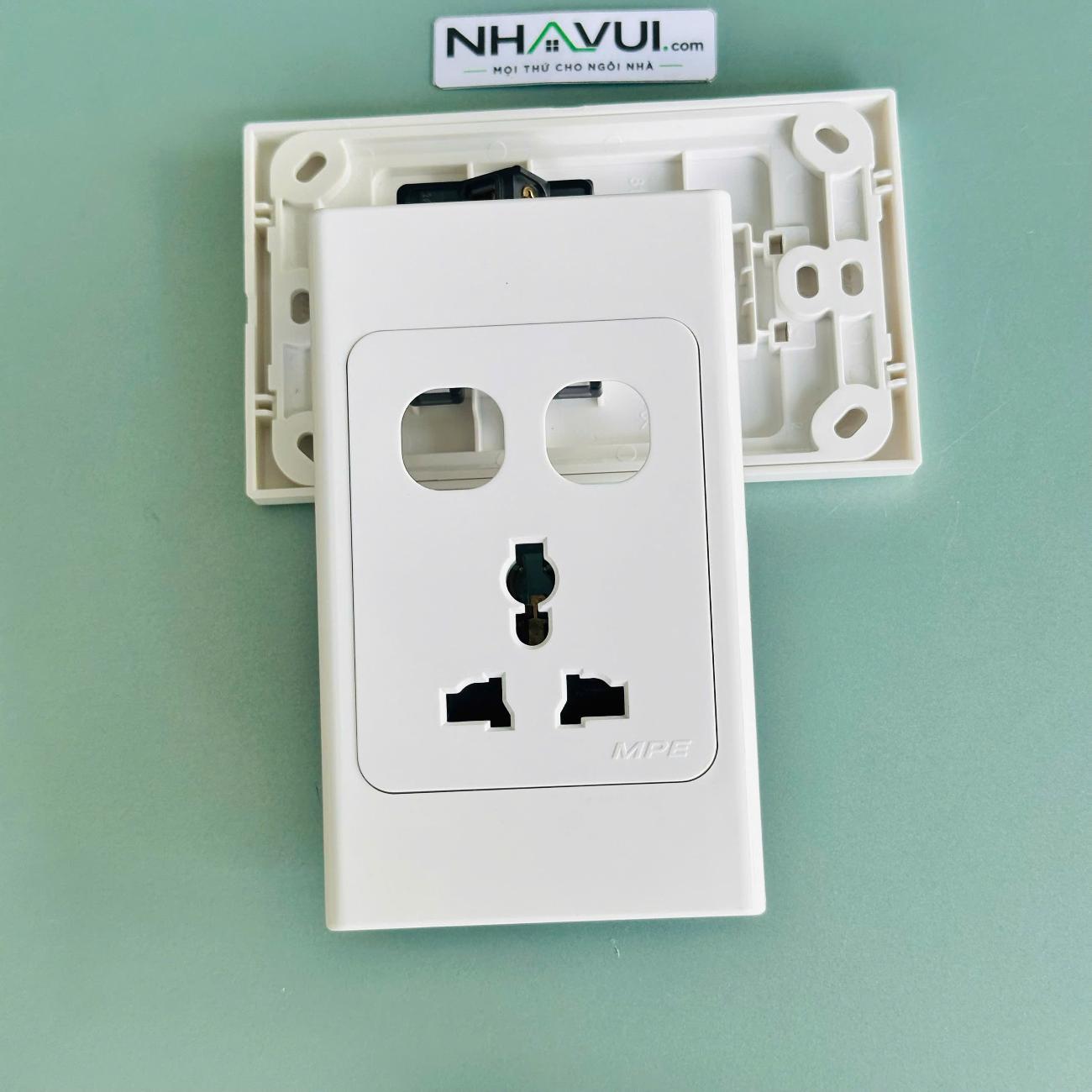

A20USMXXN phù hợp cho các vị trí cần ổ cắm đơn đa năng kèm 2 lỗ, tăng tính linh hoạt khi sử dụng với các loại phích cắm khác nhau.

Khi lựa chọn model, nên dựa vào loại phích cắm thường dùng, vị trí lắp đặt và nhu cầu cấp nguồn thực tế để chọn sản phẩm phù hợp.

Lưu ý khi lắp đặt và sử dụng

Trước khi lắp đặt hoặc thay thế ổ cắm, cần ngắt nguồn điện hoàn toàn để đảm bảo an toàn. Dây điện cần được đấu nối đúng kỹ thuật, siết chặt đầu dây và cố định mặt ổ cắm chắc chắn.

Không nên sử dụng ổ cắm cho thiết bị vượt quá dòng định mức 16A. Nếu ổ cắm bị nóng bất thường, tiếp xúc lỏng, phát tia lửa hoặc có dấu hiệu cháy xém, cần ngừng sử dụng và kiểm tra lại ngay.

Chọn đúng model theo số vị trí chờ cần sử dụng:

“1 lỗ” và “2 lỗ” là số vị trí chờ để lắp mô-đun phụ, không phải số lượng ổ cắm điện. Cả hai model chỉ có một ổ cắm đa năng chính.

Thông số cần kiểm tra trước khi đặt hàng:

• Điện áp làm việc: 220–250V AC.
• Dòng định mức: 16A.
• Kích thước mặt: 120 × 72mm.
• Màu hoàn thiện: trắng.
• Kiểu lắp: ổ cắm đế liền.
• Môi trường sử dụng: trong nhà.
• Vật liệu được MPE công bố: nhựa và đồng.
• Bảo hành theo công bố của MPE: 1 năm.

Nên chọn A20USMXN khi chỉ cần gắn thêm một mô-đun phụ. Chọn A20USMXXN khi cần hai vị trí chờ để bố trí thêm thiết bị hoặc phụ kiện tương thích.

Trước khi mua, cần kiểm tra kích thước hộp âm, khoảng trống đi dây và loại mô-đun dự kiến lắp vào lỗ chờ. Không nên chọn chỉ dựa trên hình dáng mặt ngoài vì phụ kiện khác dòng có thể không vừa kích thước ngàm lắp.

Dòng 16A là giới hạn định mức của ổ cắm, không phải mức tải mặc định cho mọi thiết bị. Khi sử dụng thiết bị công suất lớn, cần kiểm tra thêm công suất, tiết diện dây dẫn, thiết bị bảo vệ và điều kiện của toàn bộ mạch điện.

Chuẩn bị

• Ổ cắm đúng model đã chọn.
• Hộp âm hoặc vị trí lắp có kích thước phù hợp.
• Mô-đun phụ và nắp che tương thích nếu cần.
• Tua vít cách điện, kìm tuốt dây và bút thử điện hoặc thiết bị đo điện.
• Dây dẫn có tiết diện phù hợp với tải và thiết kế mạch.

Cách lắp đặt

• Ngắt aptomat của mạch điện và kiểm tra chắc chắn vị trí đấu nối đã hết điện.
• Tháo mặt ổ cắm, đưa dây nguồn vào hộp âm và xác định đúng từng dây theo thiết kế hệ thống.
• Đấu dây vào đúng cọc có ký hiệu trên sản phẩm. Không dựa hoàn toàn vào màu dây nếu chưa kiểm tra thực tế.
• Nếu sử dụng lỗ chờ, lắp mô-đun tương thích và đấu dây theo hướng dẫn của mô-đun đó.
• Che kín các vị trí chờ không sử dụng.
• Siết chắc vít đầu dây nhưng không làm dập hoặc đứt lõi dẫn điện.
• Xếp dây gọn trong hộp, tránh để dây bị kẹp khi cố định ổ cắm.
• Căn mặt ổ thẳng, bắt vít chắc chắn rồi lắp hoàn thiện mặt ngoài.
• Đóng điện và thử bằng thiết bị có tải nhỏ trước khi sử dụng bình thường.

Kiểm tra sau khi lắp

Ổ cắm phải được cố định chắc, mặt không cong vênh và phích cắm không bị lỏng bất thường. Khi thử tải, không được xuất hiện tiếng rè, tia lửa, mùi khét hoặc hiện tượng nóng nhanh tại mặt ổ và đầu nối.

Lỗi thường gặp

• Chọn nhầm 1 lỗ hoặc 2 lỗ chờ so với nhu cầu.
• Hiểu lỗ chờ phụ là một ổ cắm điện hoàn chỉnh.
• Mua mô-đun không tương thích với dòng mặt A20.
• Đấu dây lỏng khiến ổ cắm nóng hoặc chập chờn.
• Để hở lỗ chờ, làm bụi và vật lạ lọt vào bên trong.
• Sử dụng tải vượt định mức của ổ cắm hoặc khả năng chịu tải của dây dẫn.
• Lắp tại khu vực ẩm ướt nhưng không có biện pháp bảo vệ.

An toàn và bảo trì

Không thao tác khi mạch đang có điện. Việc đấu nối nên do người có chuyên môn thực hiện nếu không xác định được dây nguồn, khả năng chịu tải hoặc cấu tạo hệ thống điện.

Định kỳ kiểm tra độ chắc của mặt ổ và tình trạng tiếp xúc của phích cắm. Ngừng sử dụng ngay nếu ổ bị nứt, đổi màu, nóng bất thường, phát tia lửa hoặc có mùi khét; sau đó ngắt nguồn để kiểm tra và thay thế khi cần.
