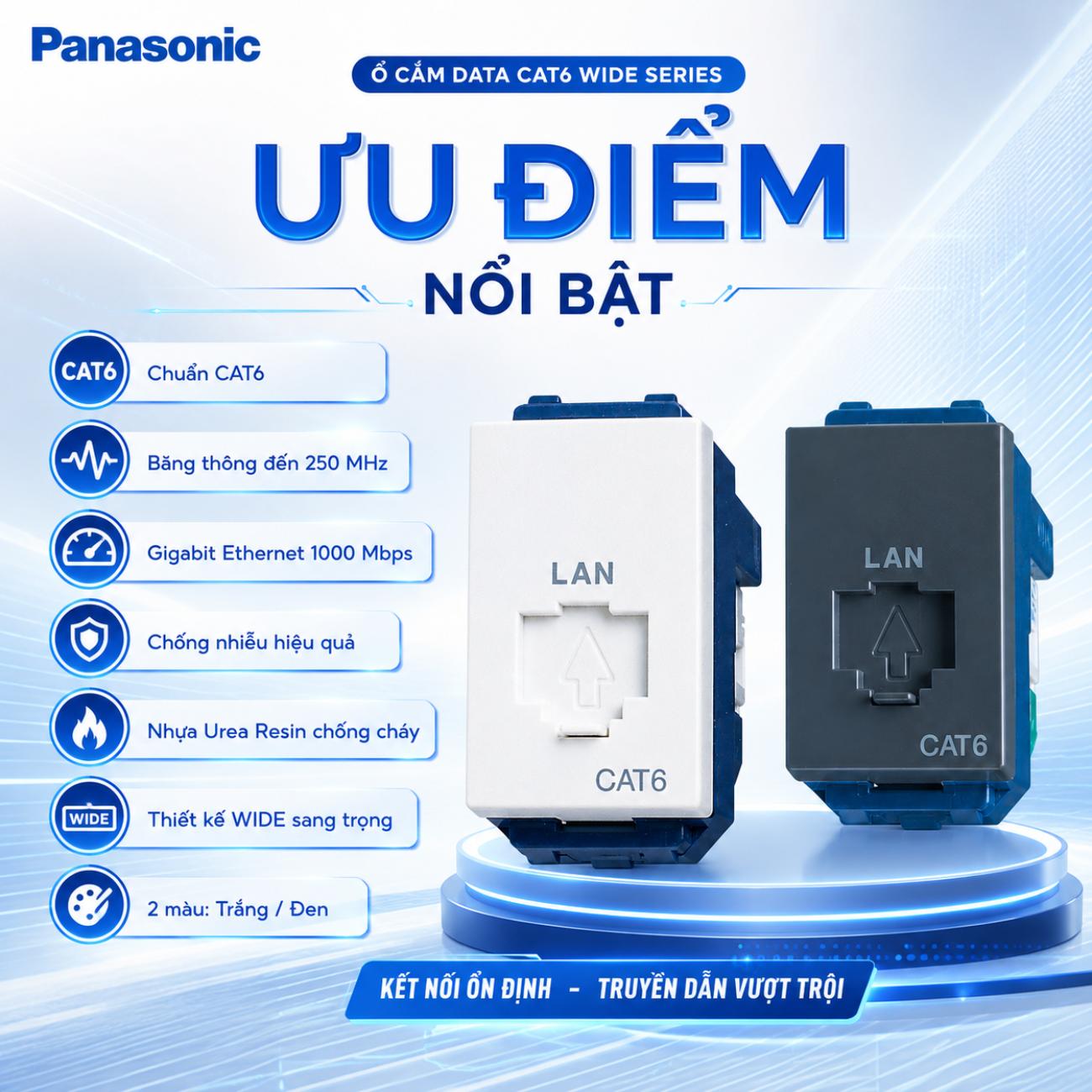

Ổ cắm data CAT6 Panasonic WIDE Series

Công dụng

Ổ cắm data CAT6 Panasonic WEV24886SW dùng làm điểm kết nối giữa tuyến cáp mạng của công trình và dây nối đến thiết bị. Sản phẩm giúp bố trí đầu kết nối gọn tại vị trí sử dụng, thuận tiện khi cắm hoặc tháo dây.

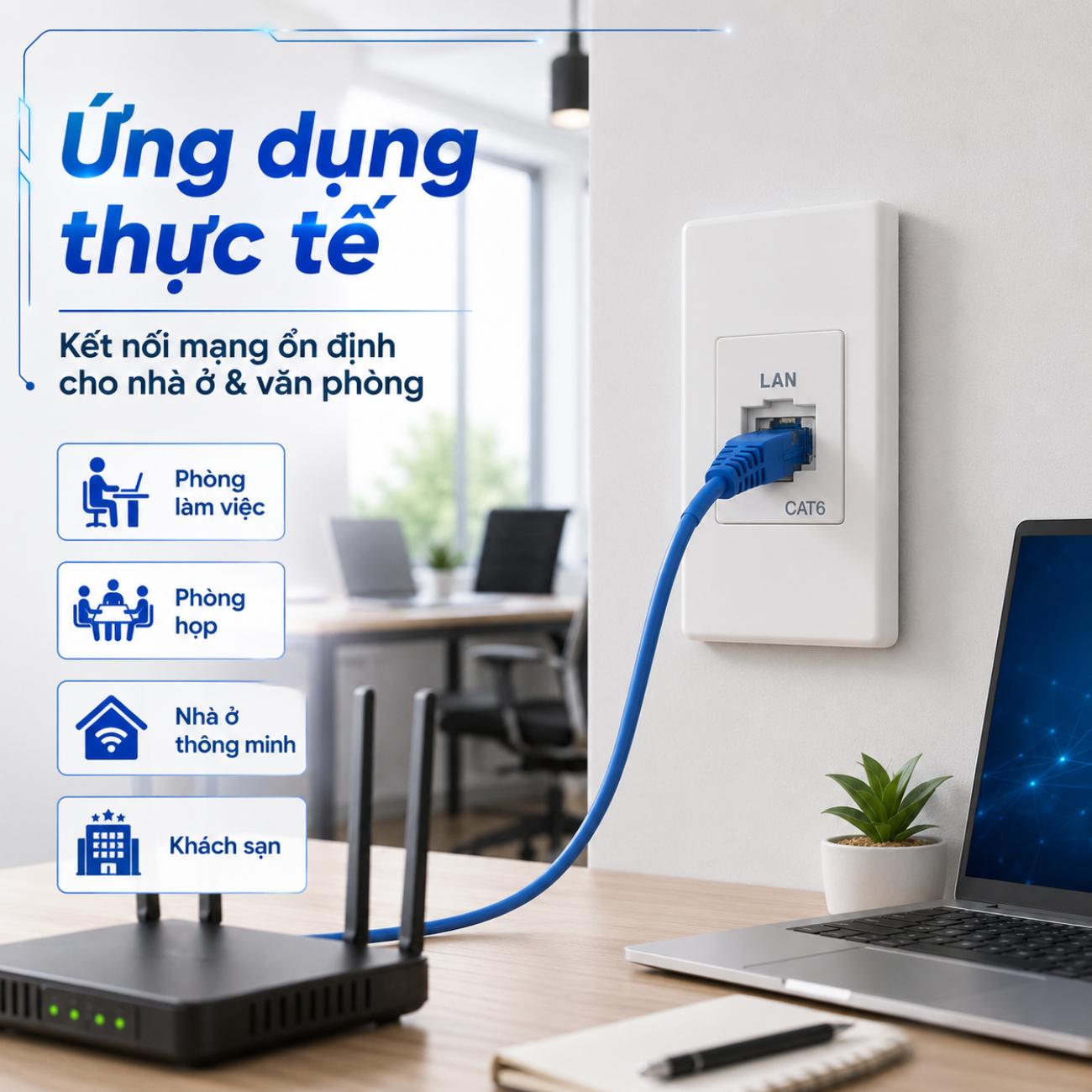

Vị trí và khu vực sử dụng

Có thể bố trí tại bàn làm việc, phòng học, phòng họp hoặc vị trí đặt máy tính, tivi và thiết bị có cổng mạng tương thích. Nên chọn nơi dễ thao tác, tránh để đồ nội thất ép vào đầu cắm.

Công trình và trường hợp phù hợp

Phù hợp với nhu cầu hoàn thiện điểm mạng CAT6 tại nhà ở, văn phòng hoặc cửa hàng. Khi xây mới, cải tạo hay thay ổ cũ, cần kiểm tra tuyến cáp và phụ kiện lắp để chọn đồng bộ.

Sản phẩm và vật tư thường dùng cùng

• Cáp mạng CAT6 phù hợp thiết kế.
• Mặt lắp, khung giữ và đế hoặc hộp tương thích.
• Dây mạng nối từ ổ đến thiết bị.
• Ống luồn hoặc máng đi dây theo công trình.

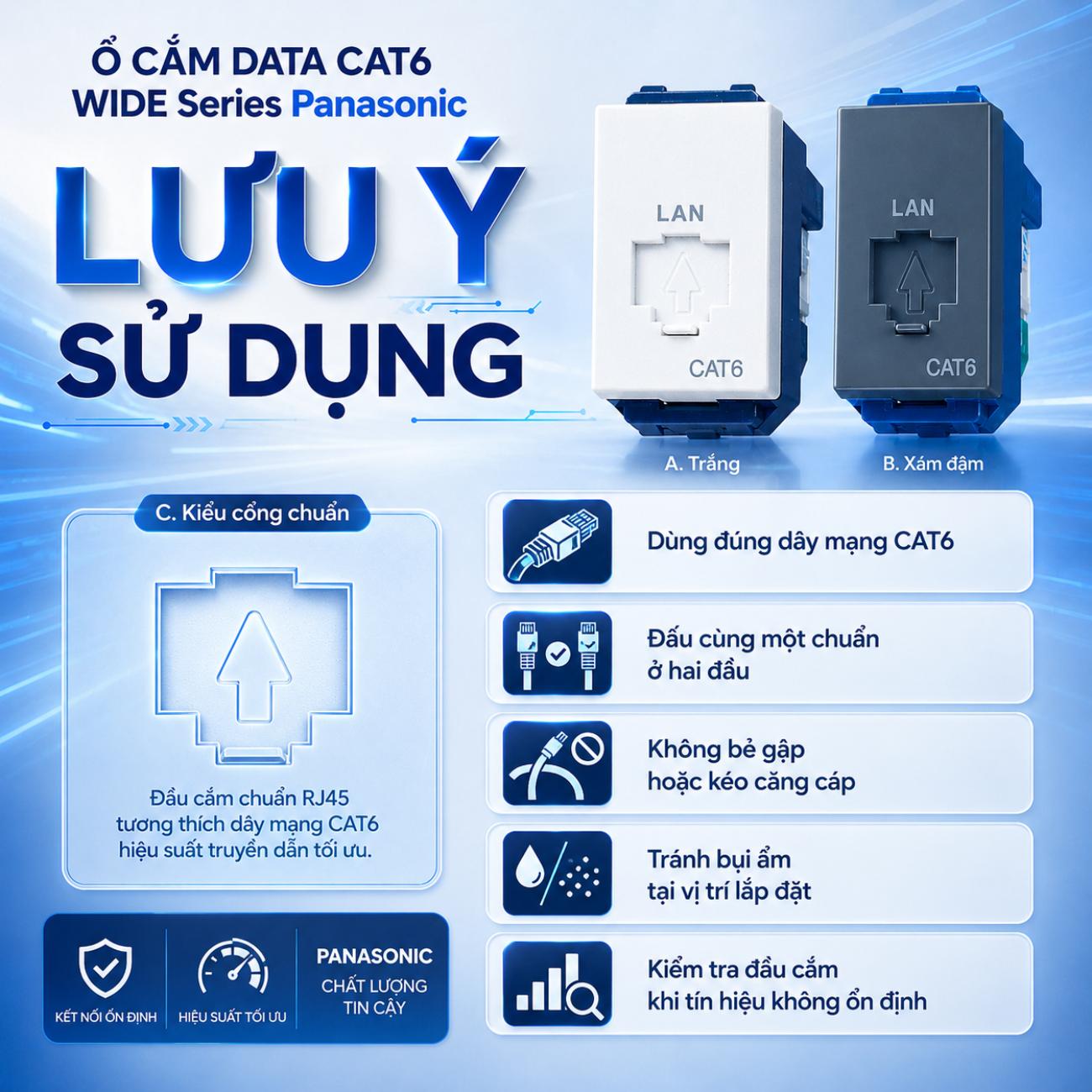

Lưu ý khi sử dụng

Ổ cắm CAT6 không tự tăng tốc độ Internet. Khả năng kết nối còn phụ thuộc tuyến cáp, chất lượng đấu dây và thiết bị mạng. Giữ cổng kết nối khô ráo, tránh kéo giật dây.

Chọn đúng loại và model

Đối chiếu mã WEV24886SW và thông tin CAT6 trên sản phẩm hoặc bao bì. Phân biệt với ổ data CAT5/CAT5e và ổ điện thoại để tránh chọn sai chức năng.

Kiểm tra kích thước và phụ kiện lắp

Kiểm tra kích thước module, cơ cấu giữ và khoảng trống phía sau để bố trí dây. Khi thay ổ cũ, nên cung cấp ảnh hoặc mã mặt lắp đang dùng; không mặc định mọi mặt Panasonic đều tương thích.

Kiểm tra quy cách giao hàng

Xác nhận số lượng, đơn vị bán và thành phần giao hàng. Làm rõ ổ được bán riêng hay kèm mặt lắp, khung giữ và đế để chuẩn bị đủ phụ kiện.

Chọn thông số phù hợp hệ thống

WEV24886SW được xác nhận là ổ cắm data CAT6. Nếu công trình yêu cầu tốc độ, tính năng cấp nguồn qua mạng hoặc tiêu chí nghiệm thu cụ thể, cần kiểm tra tài liệu kỹ thuật tương ứng trước khi đặt mua.

Chọn màu và kiểu hoàn thiện

Đối chiếu ảnh hàng thực tế để xác nhận màu và kiểu hoàn thiện phù hợp với mặt lắp. Không chọn chỉ dựa vào ảnh minh họa hoặc suy ra màu từ mã sản phẩm.

Phụ kiện cần mua cùng

Chuẩn bị mặt lắp và bộ phận giữ tương thích, đế hoặc hộp, cáp mạng CAT6 và dây nối thiết bị. Kiểm tra kiểu đầu nối phía sau để chọn đúng dụng cụ đấu dây.

Kiểm tra trước khi đặt hàng

• Đúng mã Panasonic WEV24886SW, loại CAT6.
• Lắp vừa mặt, khung giữ và đế dự kiến dùng.
• Phù hợp cáp và yêu cầu kỹ thuật của công trình.
• Đã xác nhận màu, số lượng và phụ kiện đi kèm.

Chuẩn bị trước khi lắp

Xác định vị trí lắp, tuyến cáp và đầu kết nối còn lại. Kiểm tra ký hiệu, sơ đồ và hướng dẫn trên sản phẩm thực tế trước khi đấu dây.

Vật tư và dụng cụ cần thiết

• Ổ cắm WEV24886SW và phụ kiện lắp tương thích.
• Cáp mạng CAT6, dây nối để thử kết nối.
• Dụng cụ xử lý vỏ cáp, tua vít và dụng cụ đấu dây phù hợp.
• Thiết bị kiểm tra dây mạng; thiết bị đo kiểm CAT6 nếu công trình yêu cầu nghiệm thu.

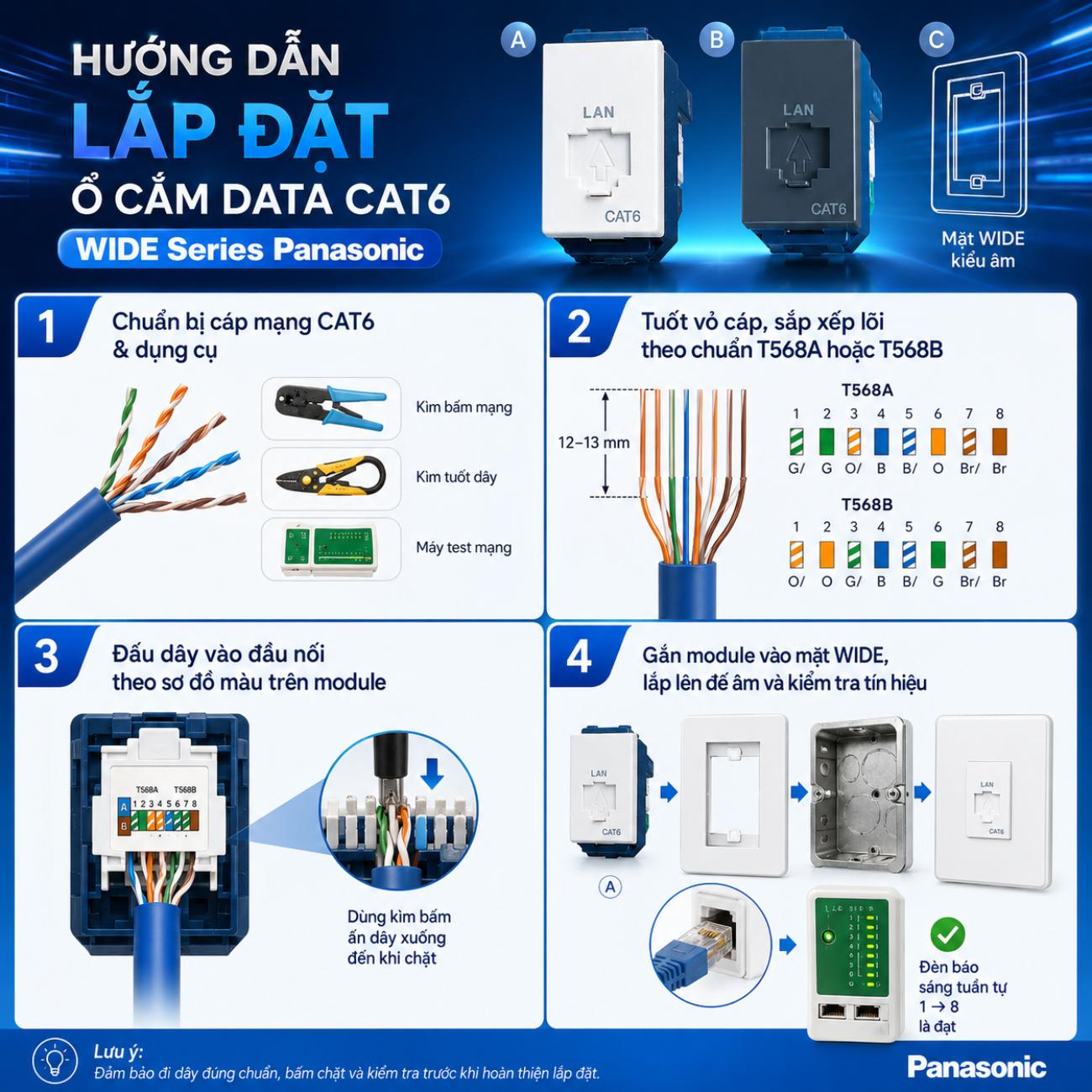

Cách lắp đặt

Xử lý vỏ cáp cẩn thận, tránh làm xước lõi. Đấu dây theo sơ đồ của sản phẩm và thống nhất chuẩn đấu ở hai đầu tuyến; hạn chế tháo xoắn các cặp dây quá nhiều.

Cố định module vào bộ phận giữ tương thích, sắp xếp cáp phía sau không bị kéo căng hoặc gập ép, sau đó lắp hoàn thiện mặt ổ.

Kiểm tra sau khi lắp

Kiểm tra thứ tự dây và tính liên tục của tuyến, sau đó thử kết nối với thiết bị thực tế. Kiểm tra module được giữ chắc và đầu cắm không lỏng.

Nếu cần xác nhận tuyến đạt CAT6, phải đo kiểm bằng thiết bị phù hợp; kiểm tra thông mạch đơn thuần chưa đủ.

Lỗi thường gặp

• Không có kết nối: Kiểm tra dây nối, điểm đấu và đầu tuyến còn lại.
• Kết nối chập chờn: Kiểm tra tiếp xúc, lõi dây và đầu cắm.
• Không đạt yêu cầu đo kiểm: Kiểm tra cáp, phụ kiện, cách đấu và tình trạng gập ép.
• Module lỏng: Kiểm tra bộ phận giữ và độ tương thích của mặt lắp.

Lưu ý an toàn

Nên để người có chuyên môn thực hiện. Ngắt nguồn điện liên quan nếu thao tác gần ổ điện hoặc dây nguồn; ngắt thiết bị cấp nguồn qua mạng nếu tuyến đang sử dụng chức năng này. Không đấu dây điện nguồn vào ổ data.

Bảo trì và bảo quản

Lau bên ngoài bằng khăn mềm khô, tránh để nước hoặc chất vệ sinh chảy vào cổng. Khi tháo dây, nhấn lẫy và cầm đầu cắm. Kiểm tra lại nếu ổ lỏng hoặc kết nối bất thường.
