Ổ cắm công nghiệp di động 3 ngã MPE MPN2-1013

Giới thiệu ổ cắm công nghiệp di động 3 ngã MPN2-1013

MPE MPN2-1013 là ổ cắm công nghiệp dạng di động, được thiết kế với ba đầu kết nối trên cùng một cụm sản phẩm. Cách bố trí này giúp tạo nhiều vị trí kết nối tại một điểm cấp điện, phù hợp với những khu vực cần sử dụng nhiều đầu nối công nghiệp hơn ổ cắm đơn.

Sản phẩm có dòng điện định mức 16A, điện áp 220/240V và cấp bảo vệ IP44. Theo thông tin chính thức từ MPE, MPN2-1013 được sử dụng trong nhà.

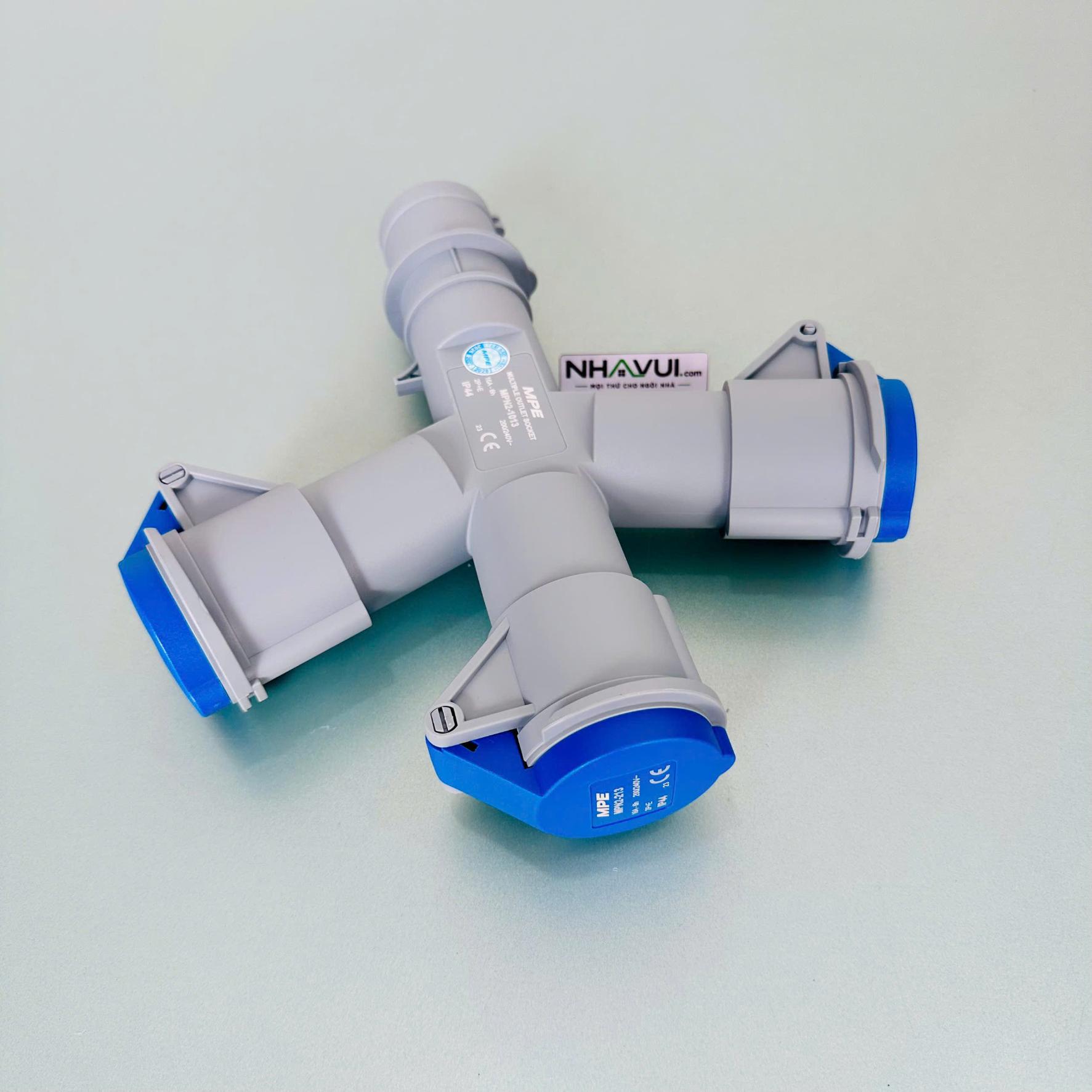

Thiết kế ba đầu kết nối

Điểm khác biệt của MPN2-1013 so với ổ cắm công nghiệp di động thông thường là thiết kế 3 Connector, hay ba đầu kết nối. Các đầu ổ cắm được bố trí trên cùng một thân sản phẩm, giúp việc kết nối thiết bị tập trung và gọn hơn.

Sản phẩm còn có kẹp giữ dây tại vị trí dây nguồn đi vào. Bộ phận này giúp cố định dây cáp sau khi đấu nối, hạn chế lực kéo trực tiếp tác động lên các điểm tiếp điện bên trong.

Cần phân biệt rõ: “3 ngã” là ba đầu kết nối, không đồng nghĩa với thông số “3 cực”. Trang sản phẩm của MPE không công bố riêng số cực của từng đầu kết nối, vì vậy không nên tự bổ sung thông số này vào bài bán hàng.

Vật liệu cấu tạo

Theo thông tin do MPE công bố, MPN2-1013 được cấu tạo từ hai nhóm vật liệu chính:

• Phần thân và vỏ sử dụng vật liệu nhựa.
• Bộ phận tiếp điện bên trong sử dụng đồng.

Kích thước tổng thể của sản phẩm là 234 × 237 mm. Đây là kích thước do nhà sản xuất công bố, không bao gồm thông tin chi tiết về chiều dài dây vì sản phẩm được lắp với dây dẫn phù hợp tại công trình.

Điện áp và dòng điện định mức

MPN2-1013 hoạt động ở điện áp 220/240V và có dòng điện định mức 16A.

Thông số 16A là mức dòng điện được MPE công bố cho sản phẩm. Không nên tự hiểu rằng mỗi đầu kết nối có thể sử dụng độc lập ở mức 16A cùng lúc, vì nhà sản xuất không công bố tổng tải riêng cho từng ngã trên trang sản phẩm.

Khi sử dụng nhiều thiết bị đồng thời, tổng tải, tiết diện dây dẫn và thiết bị bảo vệ phải được tính toán phù hợp với hệ thống điện.

Cấp bảo vệ IP44

Ổ cắm MPN2-1013 có cấp bảo vệ IP44. MPE công bố môi trường hoạt động của model này là trong nhà.

Vì vậy, sản phẩm phù hợp với nhà xưởng, khu vực kỹ thuật hoặc không gian làm việc có mái che và điều kiện lắp đặt phù hợp. Không nên giới thiệu MPN2-1013 là ổ cắm kín nước hoàn toàn hoặc mặc định sử dụng ngoài trời.

Nếu vị trí lắp đặt có nguy cơ tiếp xúc nhiều với bụi, nước hoặc điều kiện thời tiết, cần lựa chọn thiết bị có cấp bảo vệ phù hợp hơn với môi trường thực tế.

Ứng dụng thực tế

MPN2-1013 phù hợp sử dụng tại những vị trí cần bố trí nhiều đầu kết nối công nghiệp trong cùng một cụm, chẳng hạn:

• Khu vực sản xuất và nhà xưởng trong nhà.
• Điểm cấp điện cho thiết bị sửa chữa, bảo trì.
• Khu vực kỹ thuật cần nhiều đầu kết nối.
• Hệ thống điện tạm thời tại vị trí có mái che.
• Điểm kết nối nguồn cho thiết bị có thông số tương thích.

Trước khi kết nối, cần kiểm tra điện áp, dòng điện và loại phích cắm của thiết bị sử dụng.

Ưu điểm của thiết kế 3 ngã

Thiết kế ba đầu kết nối giúp MPN2-1013 hỗ trợ nhiều vị trí cắm trên cùng một cụm, hạn chế việc bố trí nhiều ổ cắm đơn rời rạc. Kiểu dáng di động cũng thuận tiện khi cần thay đổi vị trí cấp điện trong phạm vi cho phép của dây dẫn.

Tuy nhiên, sản phẩm không thay thế chức năng bảo vệ của cầu dao, MCB hoặc các thiết bị bảo vệ điện khác. Hệ thống vẫn cần được trang bị thiết bị bảo vệ phù hợp với tải sử dụng.

Lưu ý khi lắp đặt và sử dụng

Việc đấu dây phải được thực hiện khi nguồn điện đã được ngắt hoàn toàn. Dây dẫn cần được đấu đúng vị trí, siết chắc đầu nối và cố định bằng kẹp giữ dây.

Khi sử dụng MPN2-1013, cần lưu ý:

• Chỉ sử dụng với nguồn điện phù hợp mức 220/240V.
• Không để dòng điện sử dụng vượt quá định mức 16A.
• Sử dụng phích cắm công nghiệp có cấu hình tương thích.
• Lựa chọn tiết diện dây dẫn và thiết bị bảo vệ phù hợp.
• Không sử dụng tại môi trường vượt quá phạm vi bảo vệ IP44.
• Không đấu nối hoặc tháo lắp khi hệ thống đang có điện.
• Nên để người có chuyên môn thực hiện việc đấu nối.

Thông số kỹ thuật MPN2-1013

Kiểm tra đúng model

Cần kiểm tra mã MPN2-1013 trên thân hoặc bao bì. Đây là ổ cắm di động ba ngã, khác với:

• Ổ cắm di động một ngã MPN2-213.
• Phích cắm công nghiệp có chân cắm.
• Ổ cắm cố định gắn tường hoặc gắn bảng.
• Bộ chia sử dụng đầu cắm dân dụng.
• Ổ cắm công nghiệp dòng 32A hoặc cấp bảo vệ IP67.

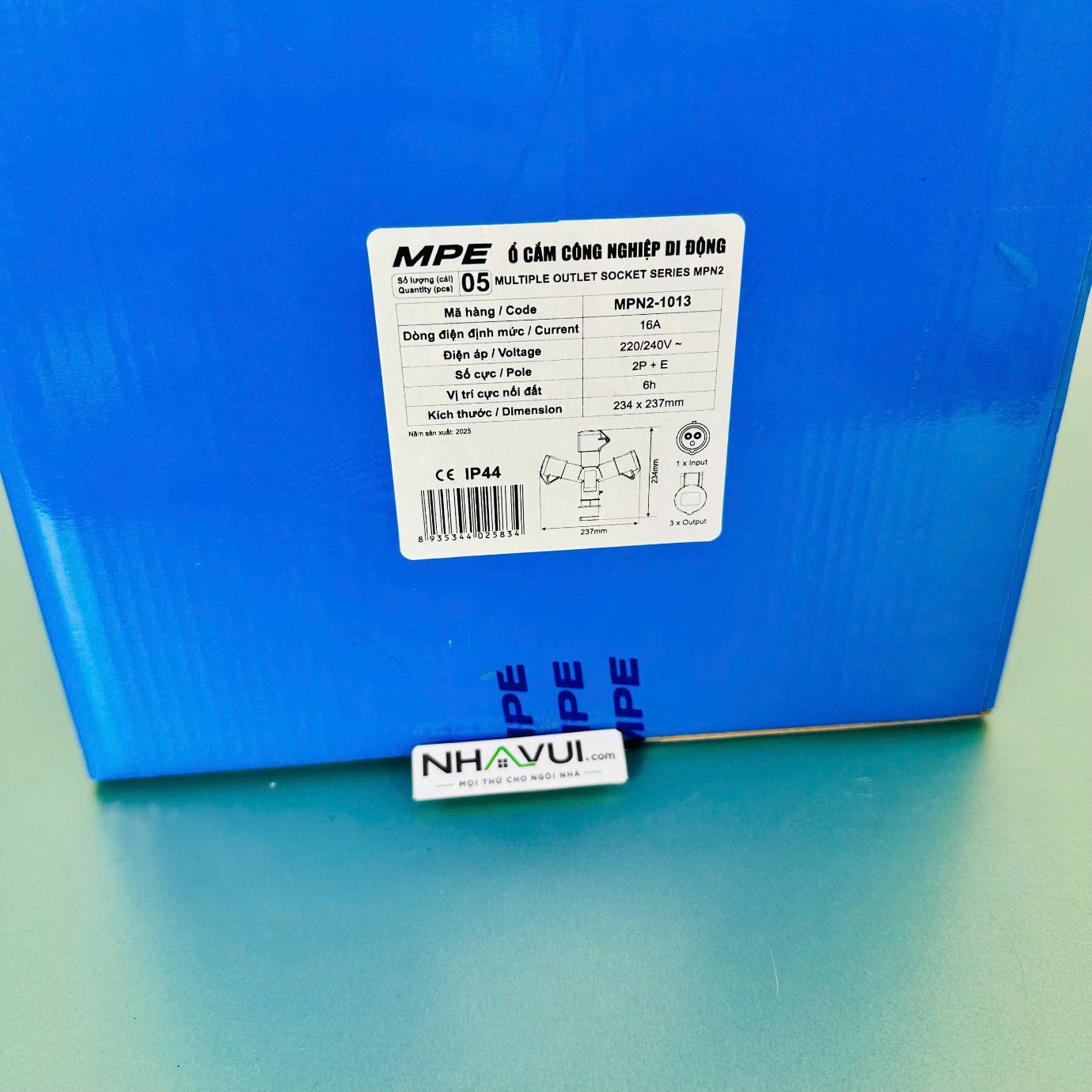

Thông tin nhận diện

• Model: MPN2-1013.
• Loại sản phẩm: Ổ cắm công nghiệp di động ba ngã.
• Số đầu ra: 3.
• Cấu hình đầu nối: 3 cực.
• Điện áp: 220/240V.
• Dòng định mức: 16A.
• Cấp bảo vệ: IP44.
• Kích thước: 234 × 237mm.
• Vật liệu được MPE công bố: Nhựa và đồng.
• Môi trường hoạt động: Trong nhà.
• Đơn vị bán: Cái.

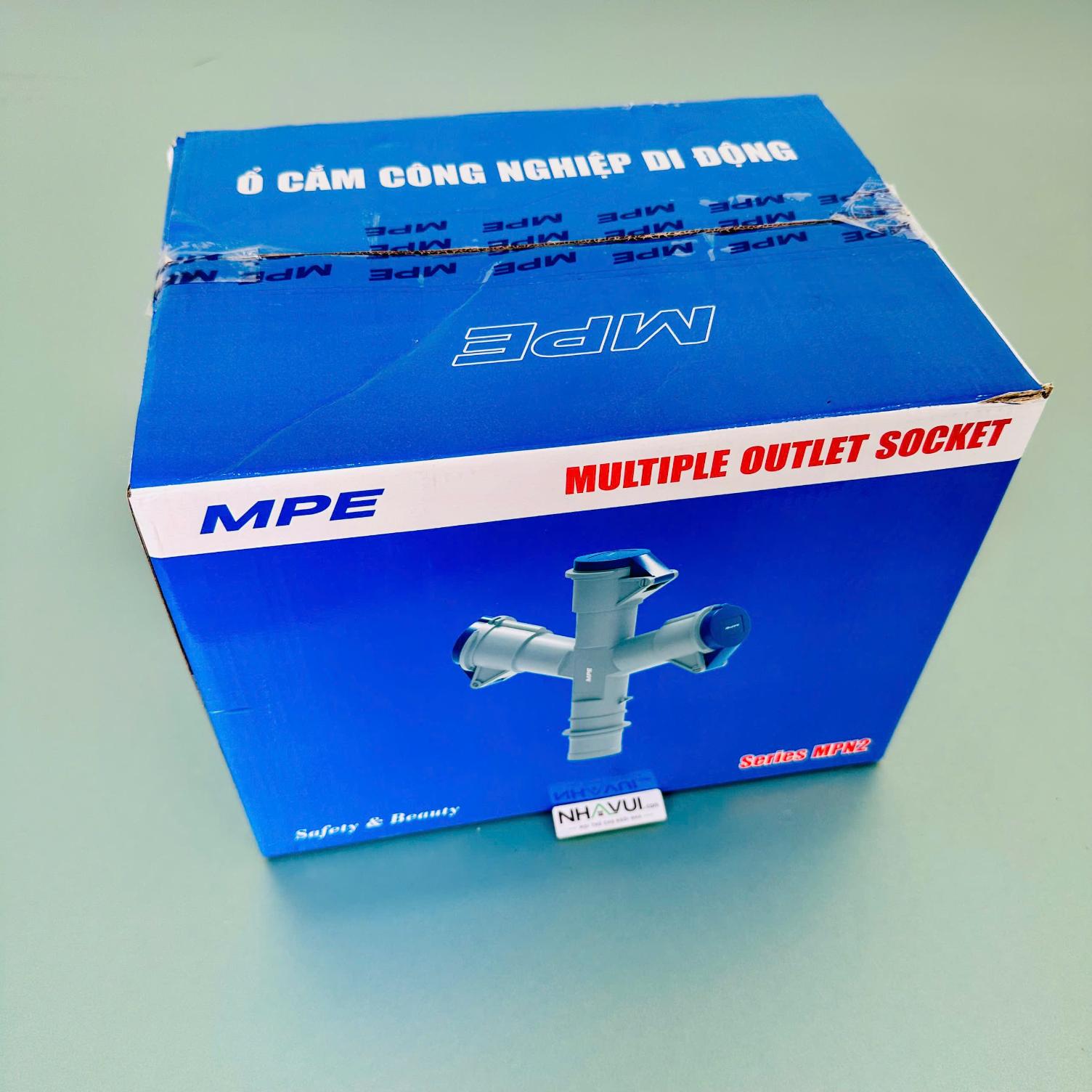

• Quy cách đóng gói: 20 cái/thùng.

Kiểm tra phích cắm tương thích

Phích cắm sử dụng cùng phải tương thích về:

• Điện áp 220/240V.
• Dòng định mức 16A.
• Cấu hình ba cực.
• Kiểu định vị và kích thước tiếp điểm.
• Cấp bảo vệ phù hợp với khu vực sử dụng.

Không cố ghép phích khác dòng, khác số cực hoặc khác vị trí định hướng.

Kiểm tra tổng tải

Trước khi mua, cần xác định công suất và dòng điện của các thiết bị dự định cắm đồng thời. Tổng tải không được vượt khả năng của ổ cắm, dây nguồn và thiết bị bảo vệ.

Không chọn sản phẩm chỉ theo số lượng ba ngã nếu mạch điện không đủ khả năng cấp tải cho các thiết bị.

Chọn dây dẫn

Dây cấp nguồn phải có đủ số lõi, tiết diện và loại vỏ phù hợp với dòng điện, chiều dài dây, cách đi dây và môi trường sử dụng.

Không chọn dây chỉ dựa vào việc có thể luồn vừa đầu kẹp. Dây quá nhỏ có thể phát nhiệt khi sử dụng tải cao.

Thiết bị bảo vệ cần có

Mạch cấp nguồn cần được bảo vệ bằng MCB hoặc thiết bị quá dòng phù hợp. Tùy vị trí và yêu cầu an toàn, nên sử dụng thêm RCD hoặc RCBO chống dòng rò.

Ổ cắm ba ngã không tích hợp chức năng bảo vệ quá tải hoặc chống giật nếu nhà sản xuất không công bố.

Yêu cầu an toàn

Việc đấu dây nên do người có chuyên môn điện thực hiện. Phải ngắt nguồn, khóa nguồn nếu cần và dùng thiết bị đo để xác nhận hết điện trước khi mở sản phẩm.

Không đấu dây khi tay ướt, nơi có nước đọng hoặc dây nguồn đang mang điện.

Chuẩn bị

Chuẩn bị dây cáp phù hợp, tua vít, dụng cụ tuốt dây, thiết bị đo điện và đầu cos nếu cần.

Kiểm tra thân nhựa, ba nắp che, các tiếp điểm và đầu kẹp giữ dây. Không sử dụng sản phẩm bị nứt, biến dạng, cháy xém hoặc thiếu chi tiết.

Luồn dây vào thân ổ cắm

Tháo phần đầu kẹp dây theo đúng cấu tạo sản phẩm. Luồn dây nguồn qua đầu kẹp và các chi tiết giữ dây trước khi đấu lõi.

Chiều dài phần dây tuốt phải vừa đủ để đấu nối, không để đoạn lõi hở quá dài.

Đấu dây

Đấu từng lõi vào đúng cọc theo ký hiệu bên trong ổ cắm. Không xác định đầu cực chỉ dựa vào vị trí hoặc màu vỏ ngoài.

Siết chắc các vít đấu dây, bảo đảm không có sợi đồng thừa chạm sang cực bên cạnh. Đầu nối bảo vệ phải được đấu đúng ký hiệu quy định.

Cố định dây nguồn

Siết kẹp vào phần vỏ ngoài của cáp để lực kéo không truyền trực tiếp tới các lõi và cọc đấu.

Không kẹp vào từng lõi riêng lẻ, không chèn vật liệu tùy tiện và không sử dụng dây có đường kính không phù hợp với đầu giữ dây.

Đóng thân sản phẩm

Sắp xếp các lõi dây gọn bên trong, tránh để dây bị kẹp, xoắn hoặc ép vào mép nhựa. Lắp lại các chi tiết và siết đều.

Kiểm tra ba nắp che đóng mở bình thường và đầu dây không bị lỏng khi kéo nhẹ.

Kiểm tra trước khi cấp điện

Cần kiểm tra:

• Đúng vị trí các đầu cực.
• Vít đấu dây đã được siết chắc.
• Không có lõi đồng hở hoặc chạm chập.
• Dây bảo vệ được đấu liên tục.
• Kẹp giữ dây hoạt động đúng.
• Ba nắp ổ cắm đóng kín.
• Thiết bị bảo vệ của mạch phù hợp.
• Tổng tải dự kiến không vượt 16A.

Chỉ cấp điện sau khi hoàn tất kiểm tra điện và cơ khí.

Sử dụng

Cắm phích thẳng và hết hành trình, không xoay hoặc ép lệch đầu nối. Khi rút, cầm vào thân phích thay vì kéo dây.

Đóng nắp các đầu không sử dụng. Không để cụm ổ cắm nằm trong nước, nơi thường xuyên bị nước xối hoặc khu vực dễ bị xe và vật nặng cán qua.

Lỗi thường gặp

Hiểu 16A cho từng ngã: Có thể làm tổng tải vượt định mức của cụm ổ cắm.

Dùng phích không tương thích: Tiếp điểm không khớp hoặc tiếp xúc không chắc.

Dây nguồn quá nhỏ: Dây và đầu nối có thể phát nhiệt.

Siết cọc không chặt: Tăng điện trở tiếp xúc, gây nóng hoặc cháy.

Không cố định vỏ cáp: Lực kéo tác động trực tiếp lên cọc đấu.

Dùng ngoài trời không che chắn: Điều kiện thực tế có thể vượt phạm vi IP44 và môi trường trong nhà được công bố.

Bảo trì

Kiểm tra định kỳ thân nhựa, nắp che, tiếp điểm và dây nguồn. Ngừng sử dụng ngay nếu phát hiện ổ cắm nóng bất thường, đổi màu, có mùi khét, nứt hoặc lỏng.

Luôn ngắt nguồn và kiểm tra hết điện trước khi mở sản phẩm để bảo trì hoặc siết lại đầu dây.
