Nút nhấn chuông Panasonic WIDE Series 250VAC – 10A

Tab: Ứng dụng

Công dụng của nút nhấn chuông Panasonic WEG5401-011SW

Sản phẩm dùng làm nút điều khiển trong hệ thống chuông cửa, giúp người đến báo gọi tại điểm lắp. Nút nhấn cần kết hợp với thiết bị chuông và mạch điện tương thích để hoạt động.

Vị trí và khu vực sử dụng

Có thể bố trí tại điểm gọi cửa nhà ở, căn hộ, văn phòng hoặc khu vực tiếp đón. Chọn vị trí dễ nhìn, thuận tay bấm và phù hợp với điều kiện bảo vệ của bộ thiết bị.

Công trình và trường hợp phù hợp

Phù hợp khi lắp mới hệ chuông có dây, hoàn thiện thiết bị điện hoặc thay nút chuông cũ. Khi thay thế, cần kiểm tra mạch chuông và bộ mặt, khung, đế hiện có.

Sản phẩm và vật tư thường dùng cùng

Cần chuẩn bị chuông hoặc bộ điều khiển tương thích, mặt lắp, khung giữ, đế âm hoặc hộp nổi phù hợp. Dây dẫn và phụ kiện đấu nối được chọn theo mạch điện thực tế.

Không mặc định các phụ kiện này đã đi kèm WEG5401-011SW.

Lưu ý khi sử dụng

Thông số 10A – 250VAC là định mức của nút nhấn, không phải điện áp bắt buộc hoặc mức tiêu thụ điện của chuông. Cần kiểm tra sự tương thích của toàn bộ hệ thống trước khi sử dụng.

Chọn đúng loại và model

Đối chiếu đầy đủ mã WEG5401-011SW trên hàng giao hoặc bao bì. Chọn đúng nút nhấn chuông, tránh nhầm với công tắc bật/tắt có hình dáng tương tự.

Kiểm tra kích thước và khả năng lắp vừa

Xác nhận kích thước module, cơ cấu giữ và khoảng trống phía sau mặt lắp. Nếu thay nút cũ, cung cấp ảnh cùng mã mặt, khung và đế để kiểm tra tương thích.

Không mặc định sản phẩm lắp vừa mọi mặt công tắc Panasonic.

Đối chiếu thông số điện

Định mức được xác nhận của model là 10A – 250VAC. Cần kiểm tra thêm yêu cầu điều khiển của chuông hoặc bộ nhận tín hiệu để chọn đúng cấu hình đấu nối.

Xác nhận màu sắc và kiểu hoàn thiện

Yêu cầu ảnh hàng thực tế để đối chiếu màu phím, bề mặt và kiểu dáng với bộ thiết bị dự kiến lắp cùng. Không suy ra các tùy chọn màu của model này từ màu sắc chung của dòng WIDE.

Chọn quy cách và số lượng

Quy cách hãng công bố là 10 cái/hộp, 200 cái/thùng. Khi đặt hàng, ghi rõ số lượng theo cái, hộp hoặc thùng.

Phụ kiện cần mua cùng

Xác nhận mặt lắp, khung giữ và đế tương thích. Với hệ chuông mới, cần mua thêm thiết bị chuông, dây dẫn và phụ kiện đấu nối theo sơ đồ mạch.

Những điểm cần kiểm tra trước khi đặt hàng

• Đúng mã WEG5401-011SW.
• Phù hợp với mạch chuông dự kiến sử dụng.
• Lắp vừa mặt, khung và đế.
• Màu sắc, số lượng và thành phần hàng giao rõ ràng.
• Có giải pháp bảo vệ phù hợp nếu vị trí lắp dễ tiếp xúc với nước.

Chuẩn bị trước khi lắp

Kiểm tra sơ đồ mạch chuông, tuyến dây và bộ phụ kiện lắp. Người thực hiện cần hiểu cách đấu nối của cả nút nhấn và thiết bị chuông.

Vật tư và dụng cụ cần thiết

Chuẩn bị nút nhấn WEG5401-011SW, mặt, khung, đế tương thích, dây dẫn và phụ kiện đấu nối. Dụng cụ gồm tua vít phù hợp, dụng cụ xử lý dây và thiết bị kiểm tra điện.

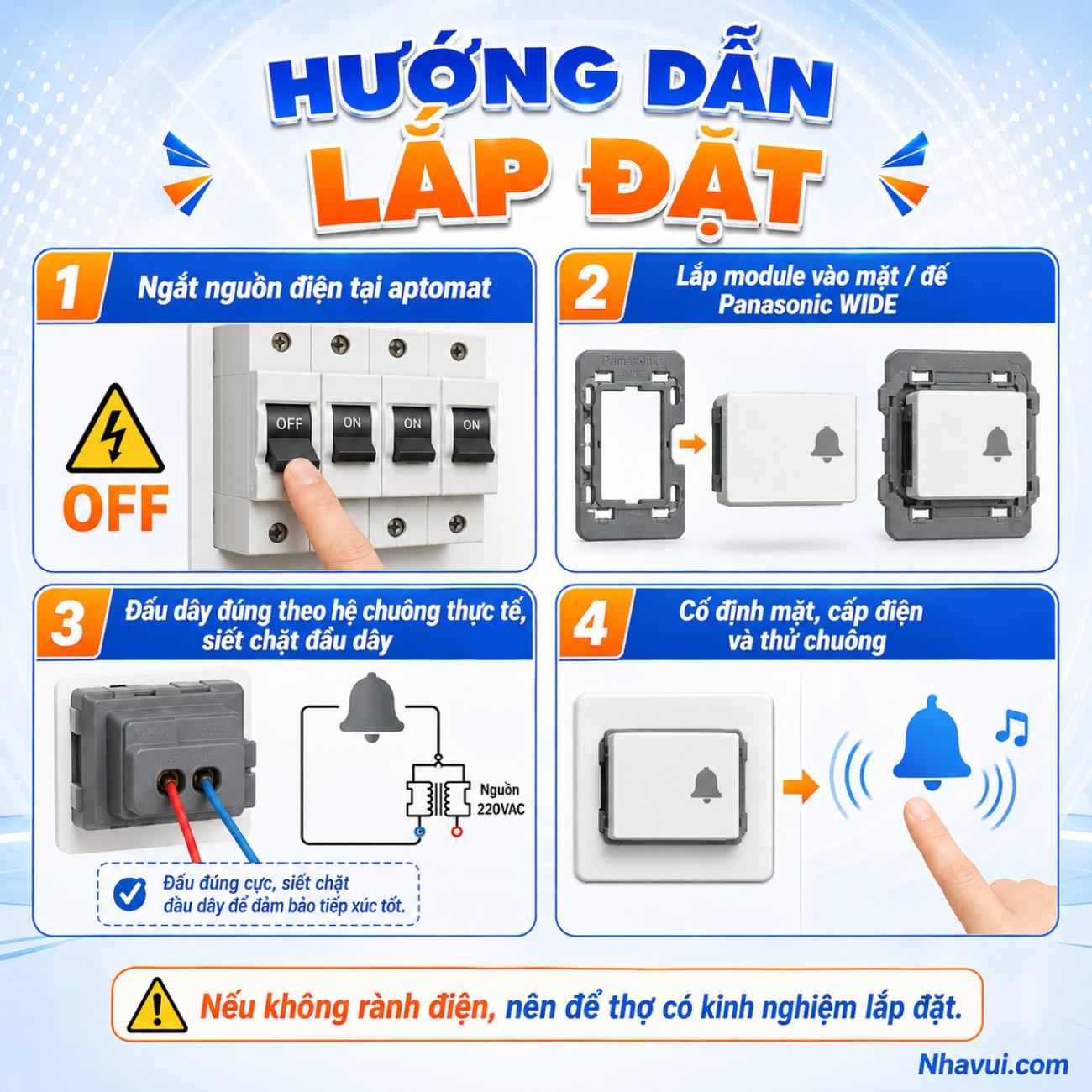

Cách lắp đặt nút nhấn chuông

• Ngắt nguồn và xác nhận mạch đã hết điện.
• Đấu dây theo sơ đồ hệ chuông và ký hiệu trên sản phẩm thực tế.
• Kiểm tra điểm nối chắc chắn, không để phần dẫn điện hở ngoài vị trí đấu.
• Cố định nút nhấn vào khung, sắp dây phía sau tránh chèn ép.
• Hoàn thiện mặt lắp trước khi cấp điện thử.

Nếu module không lắp vừa, kiểm tra lại phụ kiện; không ép hoặc cắt sửa tùy ý.

Kiểm tra sau khi lắp

Kiểm tra phím không kẹt, mặt lắp chắc chắn và thao tác thuận tiện. Thử nhấn rồi thả để xác nhận hệ chuông hoạt động đúng, không phát âm báo kéo dài bất thường.

Lỗi thường gặp và cách kiểm tra

Chuông không kêu: kiểm tra nguồn, dây dẫn, điểm đấu và thiết bị chuông.

Phím khó nhấn hoặc bị kẹt: kiểm tra độ vừa của module, khung và mặt lắp.

Chuông kêu liên tục: ngắt nguồn, kiểm tra nút nhấn và mạch đấu nối trước khi sử dụng tiếp.

Lưu ý an toàn

Không đấu nối khi mạch đang có điện hoặc dùng vượt định mức sản phẩm. Việc kiểm tra, sửa chữa mạch điện nên do người có chuyên môn thực hiện.

Không mặc định nút nhấn có khả năng chống nước khi chưa có thông tin xác nhận.

Vệ sinh và bảo trì

Lau bề mặt bằng khăn mềm, khô; tránh để nước hoặc chất vệ sinh chảy vào bên trong. Kiểm tra khi mặt lắp lỏng, phím kẹt hoặc chuông hoạt động bất thường; ngắt nguồn trước khi tháo.
