Khớp nối LED dây MPE LS2 5050AC

Khớp nối giữa LED dây MPE MC2-LS5050AC

Khớp nối giữa MPE MC2-LS5050AC là phụ kiện được thiết kế dành cho LED dây LS2 5050AC. Sản phẩm dùng để liên kết các đoạn LED Strip 5050AC với nhau, phù hợp khi cần nối dài hoặc chia LED dây thành từng đoạn theo bố trí thực tế.

Việc sử dụng đúng khớp nối giúp quá trình lắp đặt thuận tiện hơn và tạo mối nối gọn gàng trong hệ thống LED dây trang trí.

Thông số kỹ thuật

Công dụng của khớp nối

MC2-LS5050AC được sử dụng để kết nối hai đoạn LED Strip 5050AC, tạo thành tuyến LED liên tục theo chiều dài và bố cục cần thi công.

Sản phẩm hỗ trợ:

• Nối các đoạn LED dây LS2 5050AC với nhau.
• Tiếp tục đường LED sau vị trí cắt.
• Bố trí LED dây theo chiều dài thực tế của công trình.
• Tạo mối nối gọn gàng trong hệ thống chiếu sáng trang trí.
• Hoàn thiện hệ phụ kiện đồng bộ dành cho LED dây LS2 5050AC.

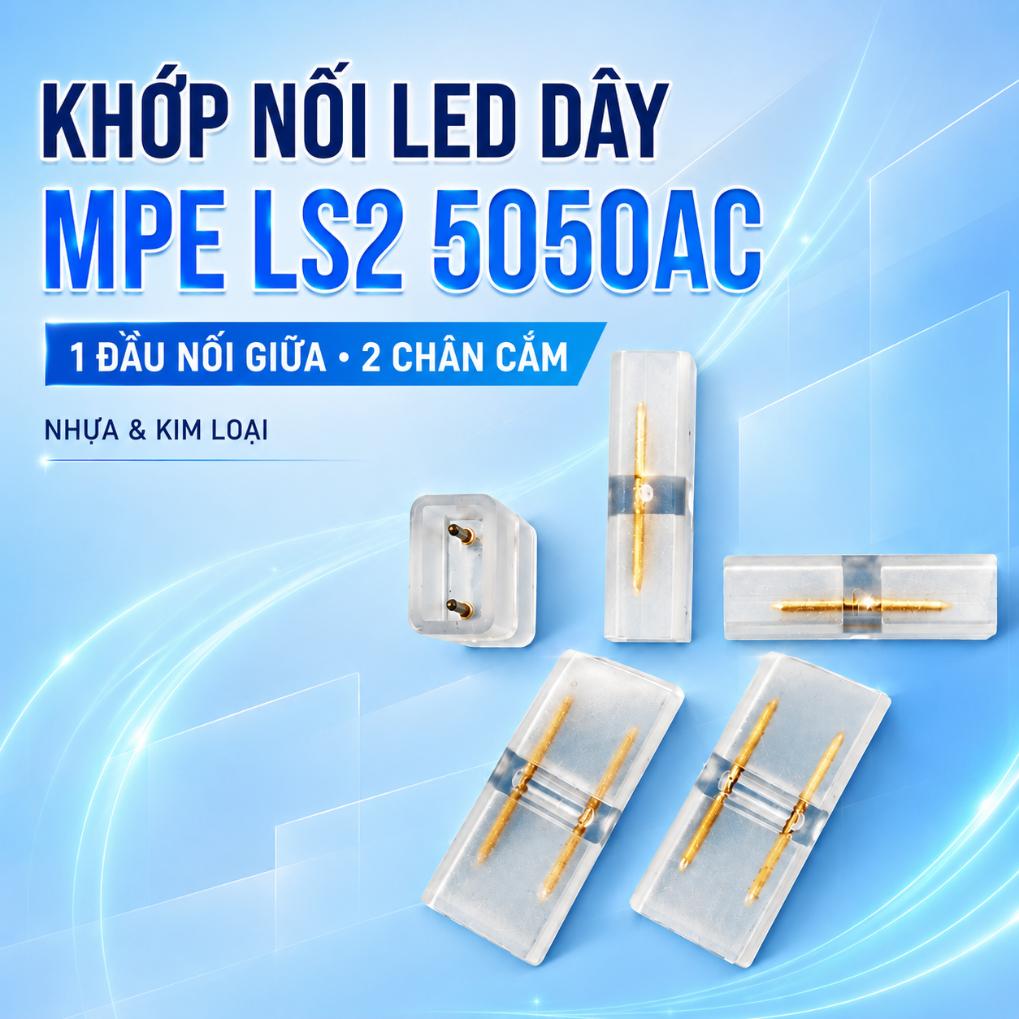

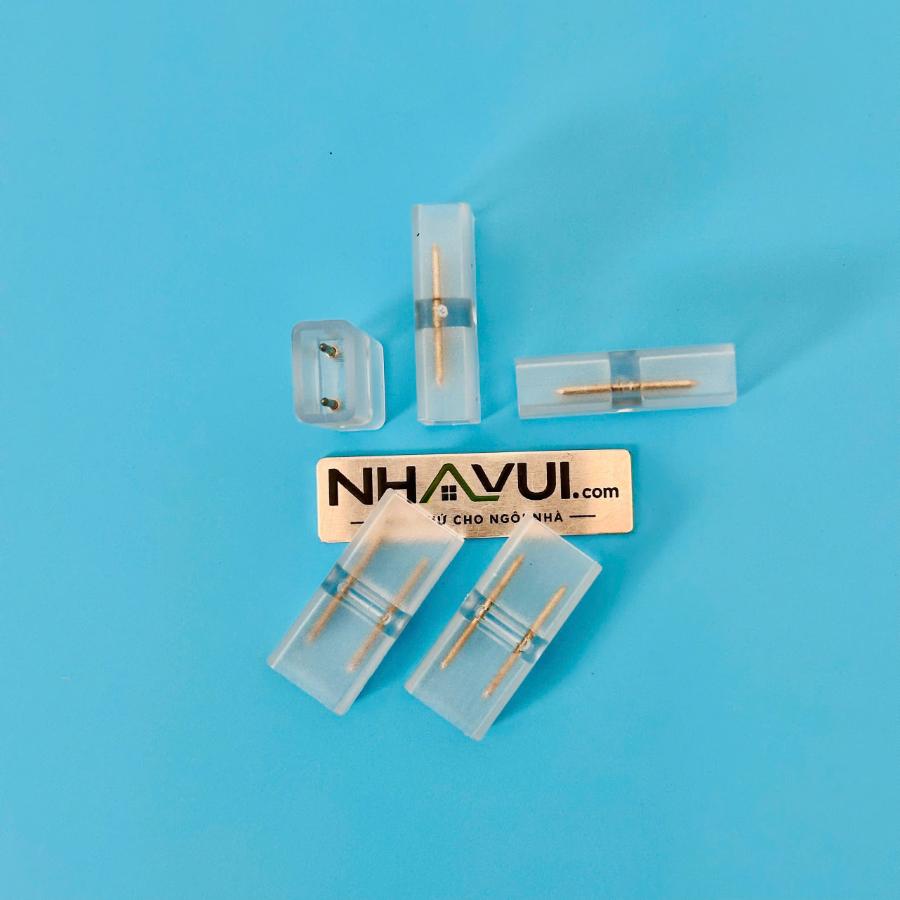

Cấu tạo sản phẩm

Theo thông tin được MPE công bố, khớp nối gồm:

• Một đầu nối giữa.
• Hai chân cắm dùng để thực hiện kết nối.
• Phần cấu tạo bằng nhựa kết hợp kim loại.

Thiết kế nhỏ gọn giúp phụ kiện dễ bố trí trong các khe hắt sáng, hốc trần hoặc khu vực lắp đặt có không gian hạn chế.

Ứng dụng thực tế

Khớp nối MC2-LS5050AC phù hợp với hệ thống LED dây LS2 5050AC sử dụng tại:

• Khe hắt trần thạch cao.
• Hốc tường và đường viền trang trí.
• Kệ tủ hoặc tủ nội thất.
• Quầy trưng bày tại cửa hàng.
• Không gian nhà ở và công trình thương mại.
• Những vị trí cần nối hai đoạn LED Strip 5050AC.

Sản phẩm là phụ kiện kết nối, không có chức năng cố định LED dây hoặc chỉnh lưu nguồn điện.

Phụ kiện sử dụng đồng bộ

Một hệ thống LED dây MPE LS2 5050AC có thể sử dụng các thành phần:

• LED dây LS2 5050AC.
• Khớp nối giữa MC2-LS5050AC.
• Bộ chỉnh lưu dành cho LED dây LS2 5050AC.
• Kẹp cố định dành cho LED dây LS2 5050AC.

Cần phân biệt MC2-LS5050AC với MC2-LS2835AC. Đây là hai mã phụ kiện dành cho hai dòng LED dây khác nhau, không nên thay thế cho nhau khi chưa kiểm tra khả năng tương thích.

Lưu ý khi lựa chọn và lắp đặt

Trước khi mua, cần kiểm tra LED dây đang sử dụng có thuộc dòng MPE LS2 5050AC hay không. Mã chip LED giống nhau chưa đủ để xác định khả năng tương thích; cần đối chiếu đúng dòng sản phẩm và cấu tạo dây.

Khi lắp đặt phải ngắt nguồn điện, đưa chân cắm đúng vị trí và kiểm tra mối nối chắc chắn trước khi cấp điện. Sản phẩm được MPE công bố sử dụng trong nhà nên cần đặt tại môi trường phù hợp, tránh vị trí thường xuyên tiếp xúc trực tiếp với nước.

Chọn đúng dòng LED dây

Cần kiểm tra LED dây đang sử dụng có đúng dòng MPE LS2 5050AC hay không. Không chọn khớp nối chỉ dựa vào hình dáng bên ngoài vì cấu tạo và khoảng cách chân tiếp xúc của từng dòng có thể khác nhau.

Kiểm tra đúng model

Model chính xác là MC2-LS5050AC. Cần tránh nhầm với khớp nối dành cho LED dây LS2 2835AC hoặc các dòng LED dây 5050 khác.

Kiểm tra cấu hình đầu nối

Sản phẩm có cấu hình một đầu nối giữa và hai chân cắm. Trước khi đặt hàng, cần kiểm tra đầu LED dây và vị trí cần nối có phù hợp với cấu hình này hay không.

Tính số lượng cần mua

Mỗi vị trí liên kết hai đoạn LED dây cần một khớp nối tương thích. Nên xác định trước:

• Tổng số đoạn LED dây.
• Số điểm cần nối tiếp.
• Vị trí cắt và bố trí đường LED.
• Số nhánh chiếu sáng độc lập.

Phụ kiện cần mua cùng

Tùy cấu hình hệ thống, có thể cần:

• LED dây MPE LS2 5050AC.
• Bộ chỉnh lưu BCL2 5050-AC.
• Kẹp cố định KLS2 AC-5050.
• Vật tư cách điện và bảo vệ mối nối.

Lưu ý trước khi đặt hàng

Khớp nối được MPE công bố dùng trong nhà. Nếu vị trí thi công có độ ẩm hoặc nguy cơ tiếp xúc với nước, cần có giải pháp bảo vệ mối nối phù hợp.

Chuẩn bị trước khi lắp

Chuẩn bị khớp nối MC2-LS5050AC, hai đoạn LED dây LS2 5050AC, dụng cụ cắt phù hợp và vật tư cách điện.

Kiểm tra phần nhựa, chân cắm và đầu LED dây không bị nứt, cong, gãy hoặc biến dạng.

Ngắt nguồn điện

Phải ngắt hoàn toàn nguồn điện trước khi cắt, nối hoặc điều chỉnh LED dây. Đây là hệ LED dây sử dụng điện áp cao nên không thao tác khi đang cấp điện.

Xác định vị trí nối

Chỉ cắt LED dây tại vị trí được nhà sản xuất cho phép. Vết cắt cần thẳng và không làm hỏng phần dẫn điện hoặc các linh kiện gần điểm cắt.

Kết nối hai đoạn LED dây

Đưa hai chân cắm vào đúng vị trí tiếp xúc của đoạn LED dây thứ nhất, sau đó kết nối với đoạn LED dây còn lại. Cần bảo đảm hai đoạn LED dây được lắp đúng chiều và các chân cắm tiếp xúc chắc chắn.

Không dùng lực quá mạnh nếu chân cắm không vào đúng vị trí. Cần tháo ra và kiểm tra lại model, chiều lắp và điểm tiếp xúc.

Bảo vệ mối nối

Sau khi kết nối, cần cách điện và bảo vệ vị trí nối phù hợp với điều kiện lắp đặt. Không để phần kim loại hoặc điểm tiếp xúc điện bị hở.

Kiểm tra sau khi lắp

• Hai đoạn LED dây được nối chắc chắn.
• Chân cắm không bị lệch hoặc lỏng.
• Phần dẫn điện không bị hở.
• LED dây sáng liên tục qua vị trí nối.
• Mối nối không chớp tắt hoặc phát nhiệt bất thường.

Lỗi thường gặp

LED dây không sáng sau điểm nối thường liên quan đến chân cắm chưa tiếp xúc, lắp sai chiều hoặc sử dụng sai model khớp nối.

LED dây chớp tắt có thể do mối nối lỏng hoặc chân cắm bị lệch. Cần ngắt điện hoàn toàn trước khi kiểm tra và lắp lại.

Lưu ý an toàn

Việc kết nối hệ LED dây dùng điện áp cao nên được thực hiện bởi người có chuyên môn. Không kiểm tra mối nối bằng tay khi hệ thống đang có điện.
