Đèn LED pha MPE Seri FLD5 10W–400W

Giới thiệu đèn LED pha MPE Seri FLD5

MPE FLD5 là dòng đèn LED pha được thiết kế cho nhu cầu chiếu sáng cường độ cao tại công trình, sân vườn, bảng hiệu, khuôn viên và các không gian ngoài trời. Dòng đèn sử dụng thân hợp kim nhôm sơn tĩnh điện kết hợp mặt kính cường lực, giá đỡ chịu lực và hệ thống tản nhiệt phía sau thân đèn.

Seri FLD5 có dải công suất rộng từ 10W đến 400W. MPE hiện niêm yết tổng cộng 20 model, gồm các phiên bản ánh sáng trắng, vàng và RGB.

Có bao nhiêu phân loại đèn LED pha MPE FLD5?

Nếu phân theo công suất, Seri FLD5 có 9 nhóm:

• 10W
• 20W
• 30W
• 50W
• 100W
• 150W
• 200W
• 300W
• 400W

Nếu phân theo màu ánh sáng, có 3 nhóm:

• Ánh sáng trắng.
• Ánh sáng vàng.
• Ánh sáng RGB.

Trong đó, ánh sáng trắng và vàng có mặt ở đầy đủ các mức công suất từ 10W đến 400W. Phiên bản RGB hiện có ở hai công suất 10W và 20W. Tổng cộng toàn Seri có 20 model.

Phân loại 10W

Nhóm 10W gồm ba model:

• FLD5-10T: ánh sáng trắng 7000K, quang thông 1100 lm.
• FLD5-10V: ánh sáng vàng 3000K, quang thông 1100 lm.
• FLD5-10RGB: ánh sáng đổi màu RGB.

Phiên bản trắng và vàng có kích thước sản phẩm hiện được MPE công bố khoảng 104 x 128 x 27 mm; catalogue FLD5 ghi quy cách danh nghĩa 104 x 128 x 30 mm.

Phân loại 20W

Nhóm 20W gồm ba model:

• FLD5-20T: ánh sáng trắng 7000K, quang thông 2200 lm.
• FLD5-20V: ánh sáng vàng 3000K, quang thông 2200 lm.
• FLD5-20RGB: ánh sáng RGB.

Phiên bản 20W có kích thước khoảng 125 x 155 x 28–30 mm tùy cách thể hiện trên trang sản phẩm và catalogue.

Phân loại 30W

Nhóm 30W gồm:

• FLD5-30T: ánh sáng trắng 7000K.
• FLD5-30V: ánh sáng vàng 3000K.

Quang thông đạt 3300 lm. Kích thước model hiện hành được MPE ghi khoảng 168 x 213 x 30 mm.

Phân loại 50W

Nhóm 50W gồm:

• FLD5-50T: ánh sáng trắng 7000K.
• FLD5-50V: ánh sáng vàng 3000K.

Quang thông đạt 5500 lm, kích thước khoảng 200 x 241 x 36 mm theo trang sản phẩm hiện hành của MPE.

Phân loại 100W

Nhóm 100W gồm:

• FLD5-100T: ánh sáng trắng 7000K.
• FLD5-100V: ánh sáng vàng 3000K.

Quang thông đạt 12.000 lm, kích thước khoảng 282 x 321 x 38 mm.

Phân loại 150W

Nhóm 150W gồm:

• FLD5-150T: ánh sáng trắng 7000K.
• FLD5-150V: ánh sáng vàng 3000K.

Quang thông đạt 18.000 lm, kích thước khoảng 420 x 333 x 51 mm theo trang thông số hiện hành.

Phân loại 200W

Nhóm 200W gồm:

• FLD5-200T: ánh sáng trắng 7000K.
• FLD5-200V: ánh sáng vàng 3000K.

Quang thông đạt 24.000 lm, kích thước khoảng 470 x 385 x 51 mm.

Phân loại 300W

Nhóm 300W gồm:

• FLD5-300T: ánh sáng trắng 7000K.
• FLD5-300V: ánh sáng vàng 3000K.

Quang thông đạt 36.000 lm, kích thước khoảng 599 x 442 x 62 mm.

Phân loại 400W

Nhóm công suất lớn nhất của Seri FLD5 gồm:

• FLD5-400T: ánh sáng trắng 7000K.
• FLD5-400V: ánh sáng vàng 3000K.

Quang thông đạt 48.000 lm, kích thước khoảng 599 x 442 x 62 mm.

Phân loại theo màu ánh sáng

Ánh sáng trắng – ký hiệu T

Các model hậu tố T sử dụng ánh sáng trắng với nhiệt độ màu 7000K:

FLD5-10T, FLD5-20T, FLD5-30T, FLD5-50T, FLD5-100T, FLD5-150T, FLD5-200T, FLD5-300T, FLD5-400T.

Ánh sáng vàng – ký hiệu V

Các model hậu tố V sử dụng ánh sáng vàng 3000K:

FLD5-10V, FLD5-20V, FLD5-30V, FLD5-50V, FLD5-100V, FLD5-150V, FLD5-200V, FLD5-300V, FLD5-400V.

Ánh sáng RGB

MPE có hai model RGB trong Seri FLD5:

• FLD5-10RGB – 10W.
• FLD5-20RGB – 20W.

RGB kết hợp ba thành phần màu cơ bản Red, Green và Blue để tạo nhiều màu ánh sáng phục vụ chiếu sáng trang trí. Riêng FLD5-20RGB được MPE giới thiệu có khả năng thay đổi màu bằng remote.

Chip LED SMD 2835

Seri FLD5 sử dụng chip LED SMD 2835. MPE bố trí bo mạch LED kết hợp chóa phản xạ nhằm đưa ánh sáng ra vùng chiếu rộng. Các điểm đấu nối trên board được xử lý nhằm tăng độ ổn định khi sử dụng trong môi trường có độ ẩm.

Hiệu suất chiếu sáng

Theo catalogue chính thức, nhóm FLD5 10W–50W có hiệu suất chiếu sáng khoảng 110 lm/W, trong khi nhóm 100W–400W đạt khoảng 120 lm/W đối với các phiên bản trắng và vàng.

Quang thông tương ứng theo công suất:

• 10W: 1100 lm.
• 20W: 2200 lm.
• 30W: 3300 lm.
• 50W: 5500 lm.
• 100W: 12.000 lm.
• 150W: 18.000 lm.
• 200W: 24.000 lm.
• 300W: 36.000 lm.
• 400W: 48.000 lm.

Góc chiếu 120 độ

Các model FLD5 được thiết kế với góc chiếu 120°, giúp tạo vùng ánh sáng rộng, phù hợp với các khu vực cần chiếu sáng diện tích lớn như bảng hiệu, mặt tiền, sân bãi hoặc khuôn viên.

Tiêu chuẩn chống bụi nước IP66

Seri FLD5 được MPE công bố đạt IP66. Đây là đặc điểm quan trọng đối với dòng đèn pha cần sử dụng tại khu vực ngoài trời hoặc những vị trí thường xuyên chịu ảnh hưởng của bụi và nước.

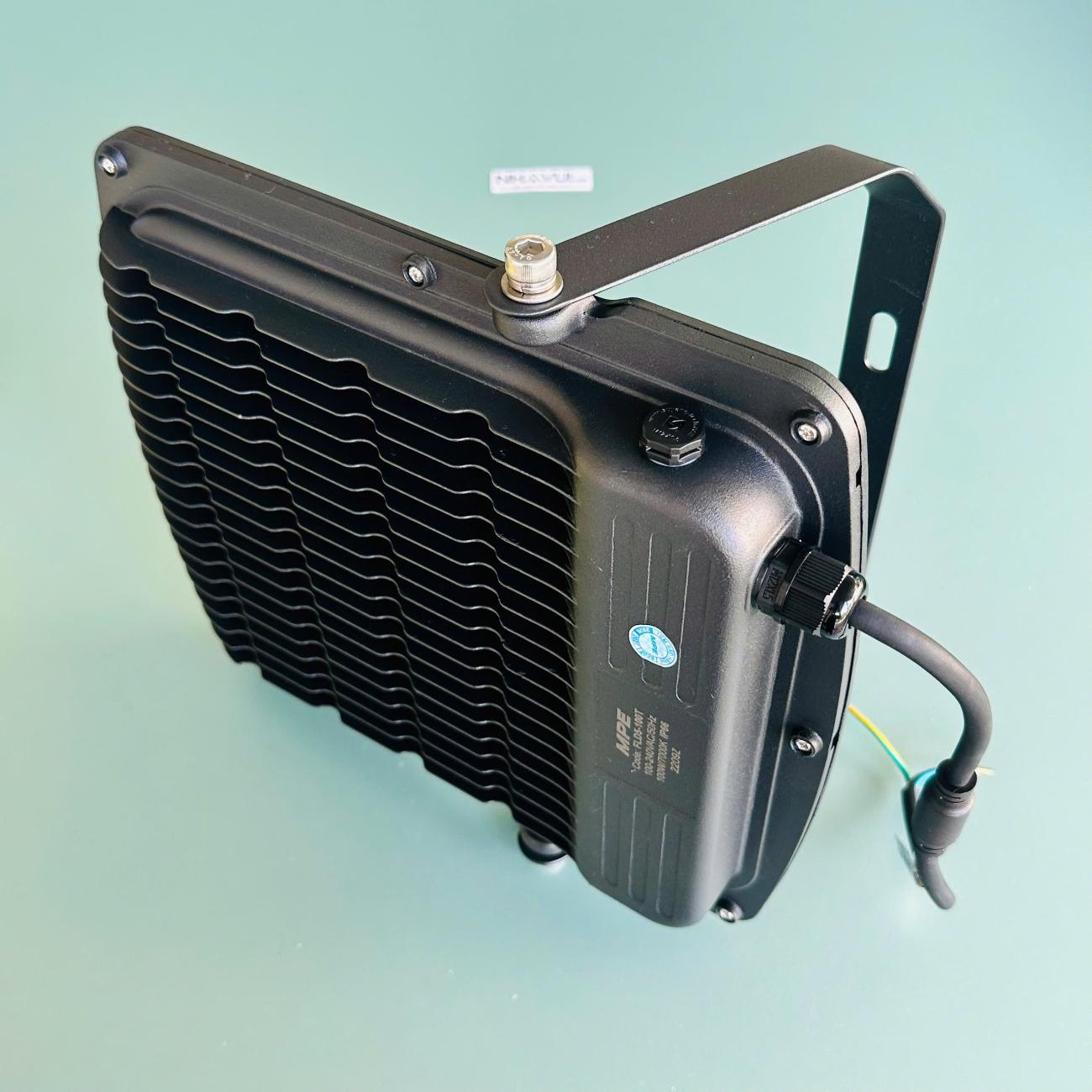

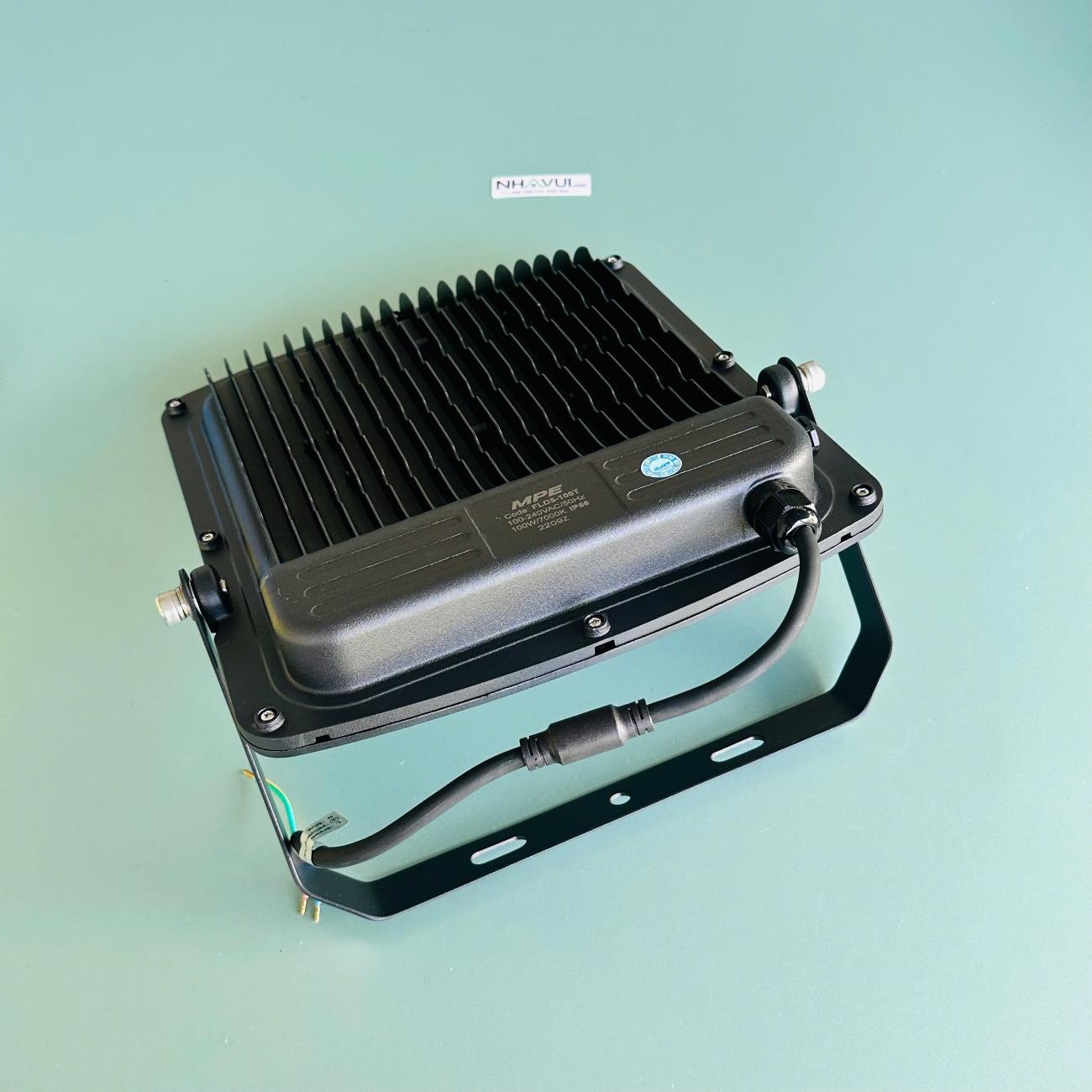

Kết cấu thân đèn chắc chắn

Thân trước và sau của FLD5 được làm từ hợp kim nhôm đúc, bề mặt sơn tĩnh điện. Phía sau bố trí các cánh tản nhiệt, trong khi mặt trước sử dụng kính cường lực.

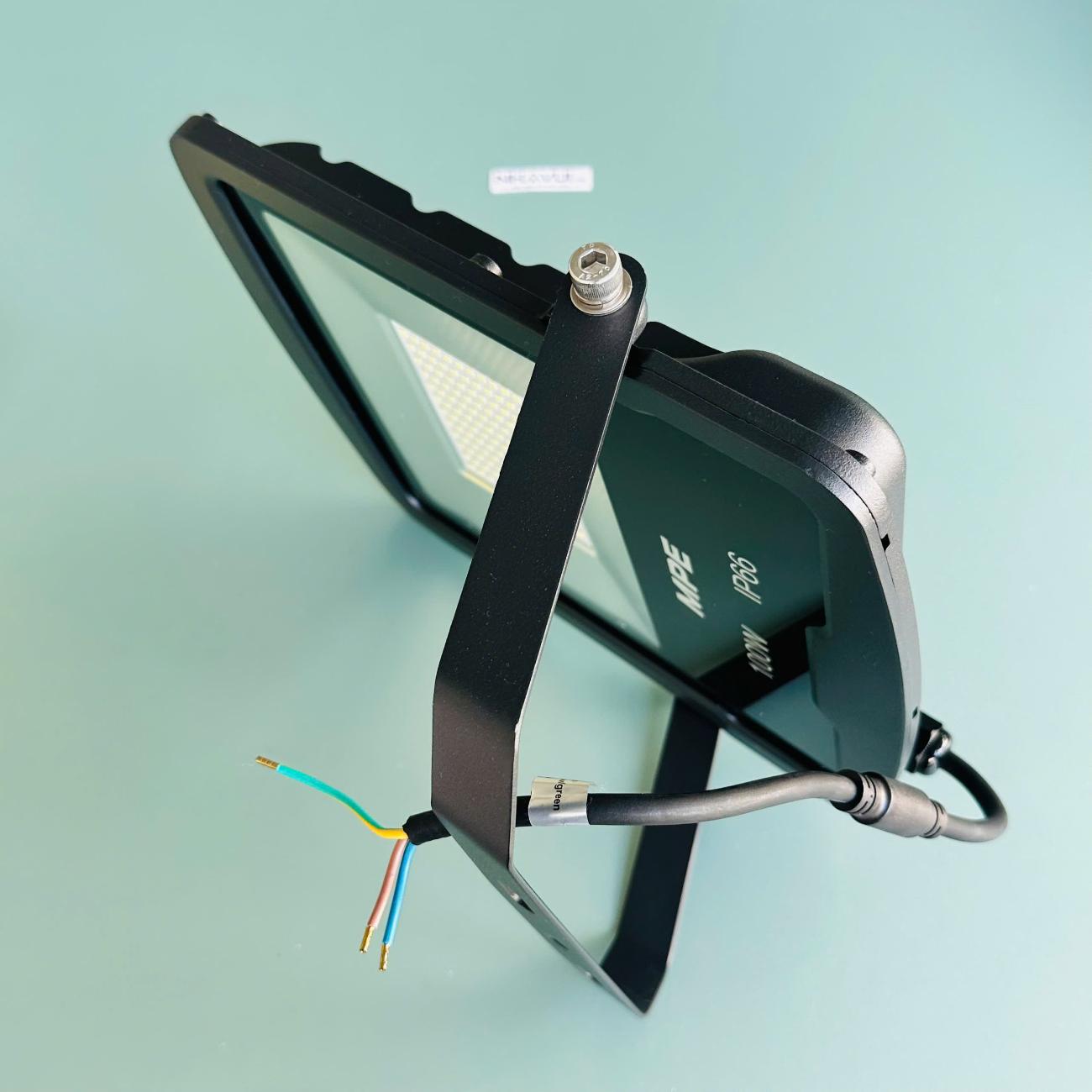

Giá đỡ bằng kim loại giúp cố định đèn và điều chỉnh hướng chiếu khi lắp trên tường, cột, khung hoặc các bề mặt phù hợp.

Hệ số công suất theo từng nhóm

Seri FLD5 có sự khác nhau về PF theo công suất:

• 10W–20W: PF >0,5.
• 30W–400W: PF >0,9.

Vì vậy khi lập hồ sơ kỹ thuật cho từng model nên sử dụng đúng thông số tương ứng thay vì áp một giá trị PF chung cho toàn Seri.

Điện áp theo từng nhóm công suất

Catalogue FLD5 phân chia điện áp sử dụng theo nhóm:

• 10W–50W: 175–240V AC.
• 100W–400W: 100–240V AC.

Do thông số điện áp có khác nhau giữa từng nhóm công suất, khi đặt hàng hoặc thi công cần kiểm tra đúng model cụ thể.

Tuổi thọ và bảo hành

Các model FLD5 được MPE công bố tuổi thọ 30.000 giờ và thời gian bảo hành 2 năm.

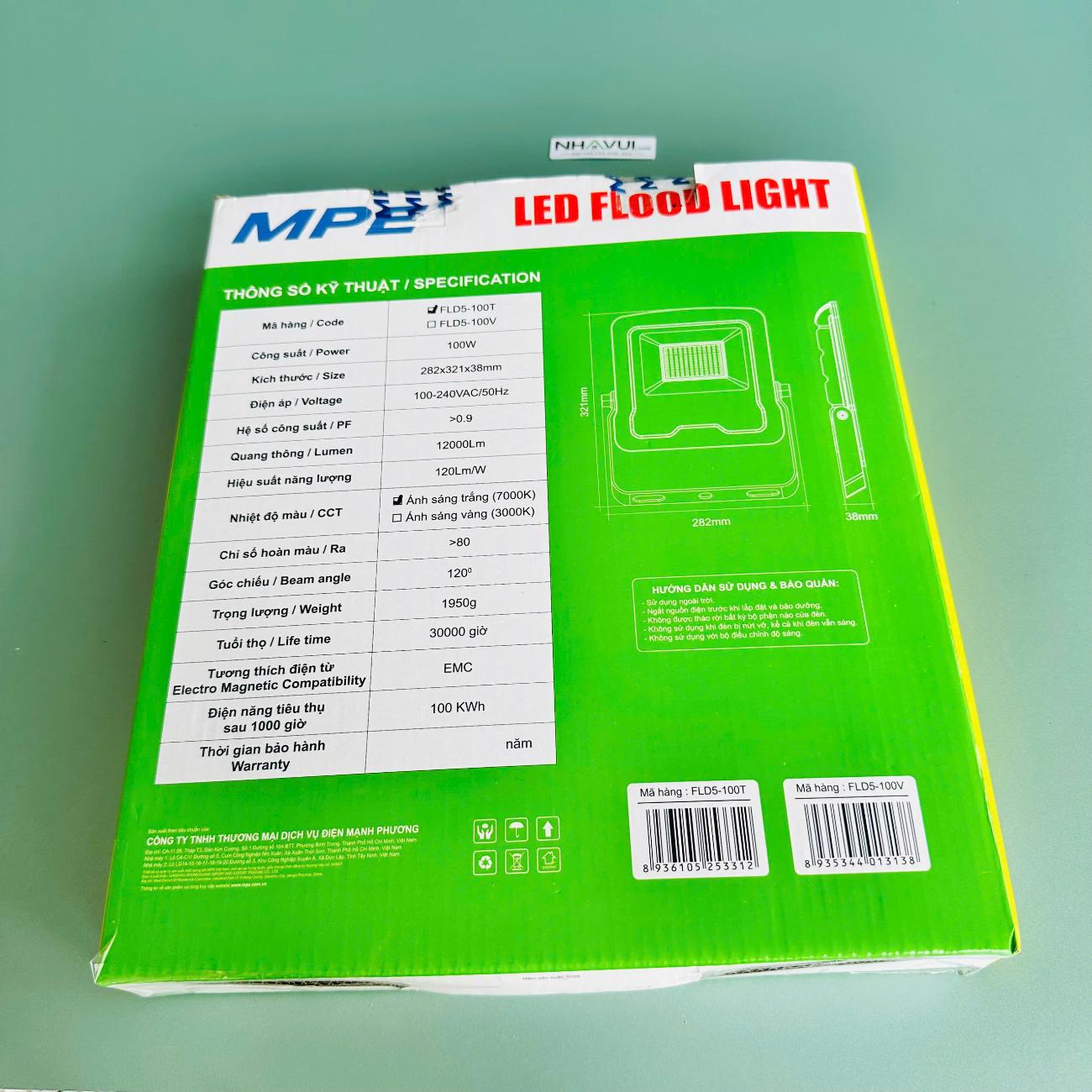

Thông số kỹ thuật

• Thương hiệu: MPE
• Seri: FLD5
• Loại sản phẩm: Đèn LED pha
• Số model: 20
• Số mức công suất: 9
• Công suất: 10W / 20W / 30W / 50W / 100W / 150W / 200W / 300W / 400W
• Ánh sáng: Trắng / Vàng / RGB
• Ánh sáng trắng: 7000K
• Ánh sáng vàng: 3000K
• Quang thông: 1100–48.000 lm tùy công suất đối với model trắng/vàng
• Chip LED: SMD 2835
• Ra: >80
• PF 10W–20W: >0,5
• PF 30W–400W: >0,9
• Góc chiếu: 120°
• Cấp bảo vệ: IP66
• Điện áp 10W–50W: 175–240V AC
• Điện áp 100W–400W: 100–240V AC
• Driver: Tích hợp
• Tuổi thọ: 30.000 giờ
• Vật liệu cấu thành: Hợp kim nhôm, kính, nhôm, nhựa
• Môi trường hoạt động: Trong nhà, ngoài trời
• Bảo hành: 2 năm.

Danh sách Model đầy đủ

10W: FLD5-10T, FLD5-10V, FLD5-10RGB.

20W: FLD5-20T, FLD5-20V, FLD5-20RGB.

30W: FLD5-30T, FLD5-30V.

50W: FLD5-50T, FLD5-50V.

100W: FLD5-100T, FLD5-100V.

150W: FLD5-150T, FLD5-150V.

200W: FLD5-200T, FLD5-200V.

300W: FLD5-300T, FLD5-300V.

400W: FLD5-400T, FLD5-400V.

Ứng dụng

Đèn LED pha MPE FLD5 phù hợp sử dụng cho:

• Chiếu sáng bảng hiệu.
• Mặt tiền công trình.
• Sân vườn.
• Khuôn viên.
• Bãi xe.
• Sân bãi.
• Công trình xây dựng.
• Khu vực ngoài trời.
• Các vị trí cần nguồn sáng góc rộng.

MPE xác định FLD5 có thể hoạt động trong cả môi trường trong nhà và ngoài trời.

Hướng dẫn lựa chọn

Các công suất 10W, 20W và 30W phù hợp khi cần chiếu sáng điểm hoặc khu vực có quy mô nhỏ hơn. Nhóm 50W, 100W và 150W cung cấp quang thông lớn hơn cho bảng hiệu, sân vườn, mặt tiền và khu vực rộng. Các phiên bản 200W, 300W và 400W hướng đến những khu vực cần lượng sáng cao và phạm vi chiếu sáng lớn.

Nếu cần chiếu sáng thông thường, có thể lựa chọn T – ánh sáng trắng hoặc V – ánh sáng vàng. Nếu mục đích chính là trang trí cảnh quan và thay đổi màu ánh sáng, lựa chọn FLD5-10RGB hoặc FLD5-20RGB.

Hướng dẫn lắp đặt

Ngắt nguồn điện trước khi lắp đặt.

Cố định giá đỡ của đèn lên bề mặt chịu lực phù hợp, sau đó điều chỉnh góc nghiêng theo hướng cần chiếu. Đấu đúng dây nguồn, dây trung tính và dây tiếp địa theo cấu tạo của sản phẩm.

Sau khi hoàn thiện cần kiểm tra độ chắc chắn của giá đỡ, đầu nối dây và vị trí chống thấm trước khi cấp điện. Đối với lắp đặt ngoài trời, cần bảo đảm toàn bộ hệ thống đấu nối điện cũng có khả năng bảo vệ phù hợp với môi trường sử dụng.

Các phiên bản công suất và quang thông

Quang thông trong bảng áp dụng cho các model ánh sáng trắng và vàng. Trang sản phẩm không công bố quang thông tương ứng cho phiên bản RGB.

Chọn màu ánh sáng

• Hậu tố T: Ánh sáng trắng 7000K, phù hợp khu vực cần nhìn rõ và cảm giác sáng mạnh.
• Hậu tố V: Ánh sáng vàng 3000K, phù hợp sân vườn, mặt tiền và không gian cần ánh sáng ấm.
• RGB: Dùng cho chiếu sáng trang trí, thay đổi màu; hiện có model 10W và 20W.

Model FLD5-20RGB được giới thiệu có khả năng đổi màu bằng remote. Không nên mặc định model FLD5-10RGB có cùng phụ kiện khi chưa kiểm tra bộ sản phẩm thực tế.

Chọn công suất theo nhu cầu

• 10W–30W: Chiếu điểm, bảng hiệu nhỏ, cây xanh hoặc khu vực hẹp.
• 50W–150W: Mặt tiền, sân vườn, khuôn viên và bãi xe quy mô vừa.
• 200W–400W: Sân bãi hoặc khu vực rộng cần lượng sáng cao.

Khoảng cách chiếu, độ cao lắp, màu bề mặt và độ sáng mong muốn đều ảnh hưởng đến số lượng đèn. Không nên chọn chỉ theo diện tích.

Thông số cần lưu ý

• Chip LED: SMD 2835.
• Góc chiếu: 120°.
• Chỉ số hoàn màu: Ra >80.
• Cấp bảo vệ: IP66.
• Tuổi thọ công bố: 30.000 giờ.
• Driver: Tích hợp.
• Bảo hành: 2 năm.
• Điện áp 10W–50W: 175–240V AC.
• Điện áp 100W–400W: 100–240V AC.
• PF 10W–20W: >0,5.
• PF 30W–400W: >0,9.

Cần chọn đúng model và kiểm tra điện áp ghi trên nhãn đèn trước khi đấu nối.

Danh sách model

• 10W: FLD5-10T, FLD5-10V, FLD5-10RGB.
• 20W: FLD5-20T, FLD5-20V, FLD5-20RGB.
• 30W: FLD5-30T, FLD5-30V.
• 50W: FLD5-50T, FLD5-50V.
• 100W: FLD5-100T, FLD5-100V.
• 150W: FLD5-150T, FLD5-150V.
• 200W: FLD5-200T, FLD5-200V.
• 300W: FLD5-300T, FLD5-300V.
• 400W: FLD5-400T, FLD5-400V.

Chuẩn bị

• Đèn đúng công suất và màu ánh sáng.
• Dây điện có tiết diện phù hợp.
• Hộp nối và phụ kiện chống nước khi lắp ngoài trời.
• Vít, tắc kê hoặc bulông phù hợp tải trọng.
• CB và thiết bị bảo vệ mạch.
• Dụng cụ kiểm tra điện.

Các bước lắp đặt

• Ngắt hoàn toàn nguồn điện.
• Xác định vị trí và hướng chiếu, tránh chiếu thẳng vào mắt hoặc nhà lân cận.
• Kiểm tra bề mặt lắp có đủ khả năng chịu trọng lượng đèn.
• Lấy dấu và cố định giá đỡ bằng vít hoặc bulông phù hợp.
• Đấu dây nguồn, trung tính và dây tiếp địa theo cấu tạo thực tế.
• Đặt mối nối trong hộp bảo vệ phù hợp với môi trường.
• Điều chỉnh góc nghiêng rồi siết chặt giá đỡ.
• Cấp điện, kiểm tra ánh sáng và điều chỉnh lần cuối.

Đèn công suất lớn cần tính dây dẫn, CB, dòng khởi động và khả năng chịu tải của mạch điện. Việc đấu nối nên do thợ điện có chuyên môn thực hiện.

Kiểm tra sau khi lắp

• Giá đỡ và thân đèn được cố định chắc chắn.
• Đèn chiếu đúng khu vực, không gây chói nguy hiểm.
• Mối nối điện kín và không để nước chảy theo dây vào hộp nối.
• Dây tiếp địa được đấu đúng nếu cấu tạo đèn yêu cầu.
• Đèn không nhấp nháy, phát tiếng hoặc nóng bất thường.
• Các cánh tản nhiệt không bị che kín.

Lỗi thường gặp

• Chọn công suất quá lớn gây chói và lãng phí.
• Chọn công suất nhỏ không đủ độ sáng.
• Nhầm hậu tố T, V và RGB.
• Đấu nối ngoài trời nhưng không bảo vệ hộp nối.
• Lắp đèn trên bề mặt yếu hoặc giá đỡ chưa siết chặt.
• Che kín phần tản nhiệt phía sau.
• Áp cùng một thông số điện áp hoặc PF cho toàn bộ dòng FLD5.

Bảo trì

Ngắt điện và chờ đèn nguội trước khi vệ sinh. Lau mặt kính, loại bỏ bụi trên các cánh tản nhiệt và kiểm tra định kỳ giá đỡ, bulông cùng đầu nối điện. Không dùng vòi áp lực cao xịt trực tiếp vào mối nối.
