Cáp đồng trục Nanoco RG6 NRG6-961 lõi đồng 100%, lưới 96 sợi, cuộn 200m

Cáp đồng trục Nanoco NRG6-961 thuộc dòng RG6, dùng để truyền tín hiệu trong các hệ thống sử dụng kết nối đồng trục.

Sản phẩm phù hợp cho:

• Hệ thống truyền hình và anten.
• Camera sử dụng đường truyền cáp đồng trục.
• Hệ thống tín hiệu hình ảnh tương thích với cáp RG6.
• Nhà ở, cửa hàng, văn phòng và công trình có hệ thống điện nhẹ.
• Các tuyến dây cần sử dụng cáp RG6 lõi đồng theo yêu cầu thiết kế.

Theo thông số của dòng Nanoco NRG6-961, khoảng cách hoạt động được công bố ở mức khoảng 100m. Khi thi công thực tế vẫn cần tính đến thiết bị sử dụng, đầu nối, chất lượng mối nối và điều kiện tuyến dây.

Cấu tạo cáp Nanoco NRG6-961

Cáp có cấu tạo nhiều lớp:

• Lõi dẫn trung tâm: Ø1,02 mm, 100% đồng.
• Lớp điện môi: Foamed PE 4,57 mm.
• Lớp chống nhiễu: lá nhôm.
• Lớp lưới bện: 96 × 0,12 mm Al-Mag.
• Vỏ ngoài: PVC 6,9 mm.

Cần lưu ý: “96 sợi” trong tên gọi dòng sản phẩm không nên hiểu là lõi trung tâm gồm 96 sợi đồng. Lõi dẫn chính của Nanoco NRG6-961 là lõi đồng Ø1,02 mm; thông số 96 × 0,12 mm thể hiện lớp lưới bện Al-Mag.

NRG6-961 khác gì các dòng RG6 Nanoco lõi CCS?

Điểm đáng chú ý của Nanoco NRG6-961 là lõi dẫn trung tâm bằng 100% đồng.

Trong cùng nhóm cáp đồng trục Nanoco:

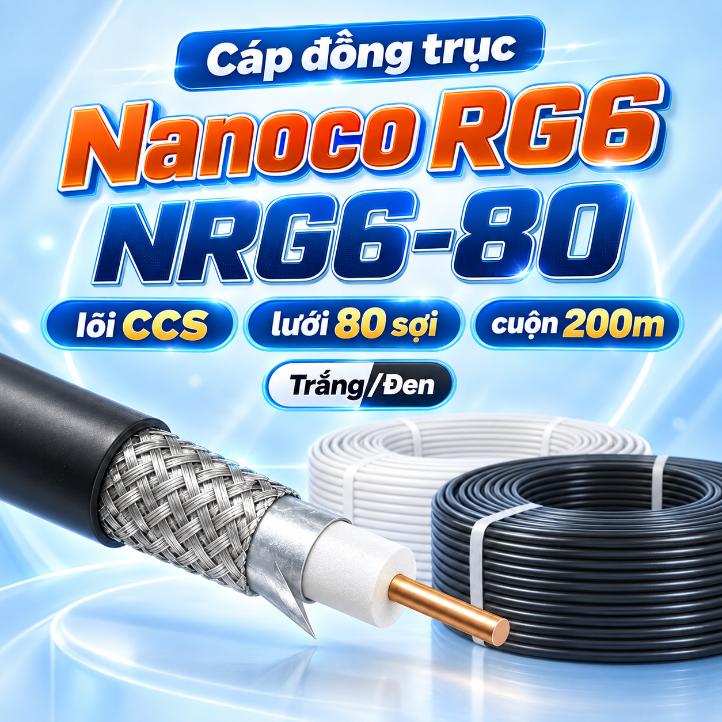

• NRG6-80: lõi CCS, lưới 80 sợi.

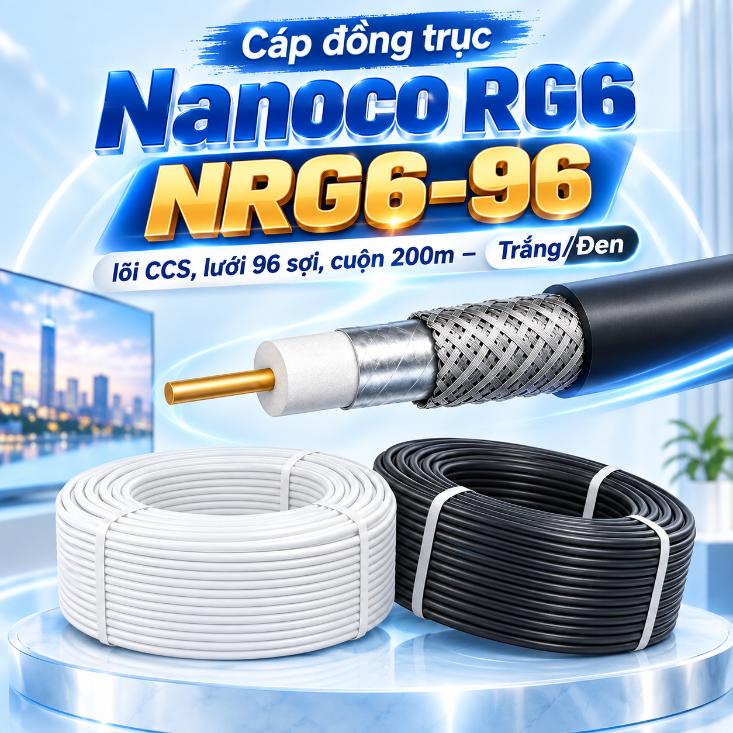

• NRG6-96: lõi CCS, lưới 96 sợi.

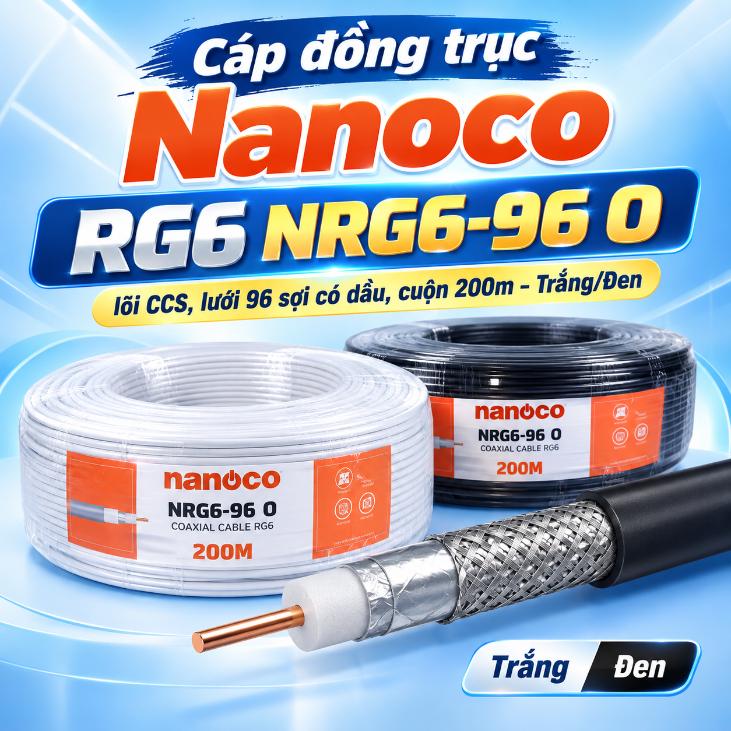

• NRG6-96 O: lõi CCS, lưới 96 sợi, có dầu.
• NRG6-961: lõi Ø1,02 mm 100% đồng, lưới 96 sợi.

Vì vậy khi cần đúng loại lõi đồng, cần kiểm tra chính xác model Nanoco NRG6-961, tránh nhầm với NRG6-96 hoặc NRG6-96 O.

Chọn đúng model Nanoco NRG6-961

Khi đặt hàng nên kiểm tra đầy đủ:

• Thương hiệu: Nanoco.
• Model: NRG6-961.
• Loại cáp: RG6.
• Lõi dẫn: Ø1,02 mm, 100% đồng.
• Lưới bện: 96 × 0,12 mm Al-Mag.
• Chiều dài: 200m/cuộn.
• Màu: trắng hoặc đen.

Model rất quan trọng vì các dòng RG6 Nanoco có hình thức và tên khá gần nhau nhưng cấu tạo lõi khác nhau.

Khi nào nên chọn NRG6-961?

Nên chọn Nanoco NRG6-961 khi hệ thống yêu cầu cáp RG6 có lõi dẫn bằng đồng thay vì lõi CCS hoặc khi hồ sơ kỹ thuật quy định đúng model NRG6-961.

Đối với công trình đã có thiết kế, nên chọn theo đúng loại cáp và thông số được chỉ định thay vì thay thế bằng model khác chỉ dựa trên hình thức bên ngoài.

Chọn màu trắng hay đen

Nanoco NRG6-961 có hai màu hoàn thiện:

• Trắng: phù hợp với nhiều vị trí đi dây trong nhà, tường hoặc trần sáng màu.
• Đen: phù hợp những vị trí cần dây màu tối hoặc dễ đồng bộ với hệ thống thiết bị.

Màu vỏ không thay đổi cấu tạo lõi của cáp.

Tính số lượng cần mua

Sản phẩm đóng gói 200m/cuộn.

Trước khi mua nên tính tổng chiều dài tất cả tuyến dây và cộng thêm phần dự phòng cho:

• Đầu nối.
• Điểm chuyển hướng.
• Đường dây đi lên hoặc xuống thiết bị.
• Phần dây dự phòng tại tủ hoặc đầu thiết bị.

Không nên tính đúng bằng khoảng cách đo thẳng vì khi thi công thực tế thường phát sinh thêm chiều dài.

Phụ kiện thường dùng cùng

Tùy hệ thống, có thể cần:

• Đầu nối tương thích cáp RG6.
• Jack F hoặc đầu nối theo thiết bị sử dụng.
• Bộ chia tín hiệu nếu hệ thống yêu cầu.
• Ống luồn dây.
• Nẹp hoặc phụ kiện cố định dây.
• Hộp kỹ thuật và phụ kiện điện nhẹ.

Cần chọn đầu nối phù hợp với đường kính cáp để đảm bảo lớp lưới chống nhiễu và lõi dẫn được tiếp xúc đúng.

Chuẩn bị tuyến dây

Trước khi kéo cáp Nanoco NRG6-961 cần xác định:

• Vị trí thiết bị đầu và cuối.
• Tổng chiều dài tuyến.
• Vị trí hộp kỹ thuật.
• Số lượng đầu nối.
• Tuyến ống luồn hoặc máng cáp.

Nên bố trí tuyến dây hợp lý để hạn chế các mối nối trung gian không cần thiết.

Kéo và đi dây

Khi thi công:

• Không kéo dây bằng lực quá mạnh.
• Tránh làm dây bị dập hoặc bóp méo.
• Không bẻ gập cáp tại các góc quá gắt.
• Hạn chế làm tổn thương vỏ PVC và lớp chống nhiễu.
• Không để dây bị xoắn mạnh trong quá trình kéo.

Cáp đồng trục có cấu tạo đồng tâm nhiều lớp, vì vậy việc làm biến dạng dây có thể ảnh hưởng đến chất lượng đường truyền.

Lắp đầu nối

Khi tuốt và gắn đầu nối cần giữ đúng cấu tạo của cáp:

• Không làm đứt lõi đồng trung tâm.
• Không để các sợi lưới kim loại chạm vào lõi dẫn.
• Giữ lớp chống nhiễu đúng vị trí.
• Ép hoặc siết đầu nối chắc chắn.
• Không để đầu nối lỏng hoặc lệch.

Đầu nối không đúng kỹ thuật là một trong những nguyên nhân thường gặp làm tín hiệu suy giảm dù sử dụng cáp đúng loại.

Kiểm tra sau khi lắp

Sau khi hoàn thành nên kiểm tra:

• Hai đầu dây đã được đấu đúng.
• Lõi dẫn không chạm lớp lưới chống nhiễu.
• Đầu nối chắc chắn.
• Dây không bị dập hoặc gập mạnh.
• Thiết bị nhận tín hiệu ổn định.
• Các hộp nối và điểm kỹ thuật dễ tiếp cận khi cần kiểm tra.

Với tuyến dây dài, nên kiểm tra tín hiệu thực tế sau khi hoàn thiện trước khi đóng kín toàn bộ hộp hoặc trần kỹ thuật.
